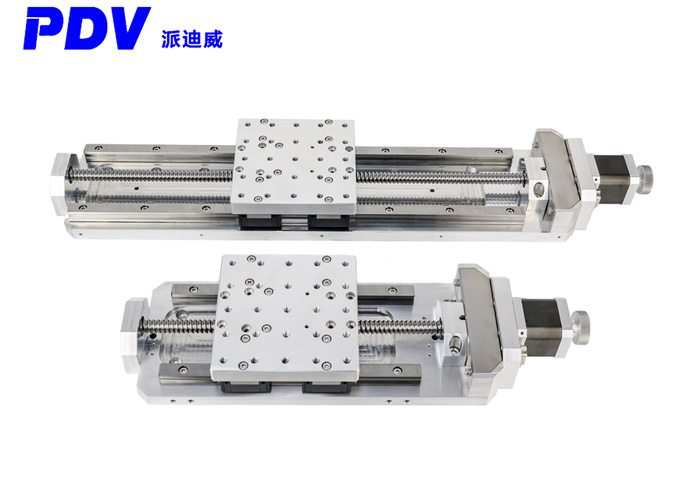

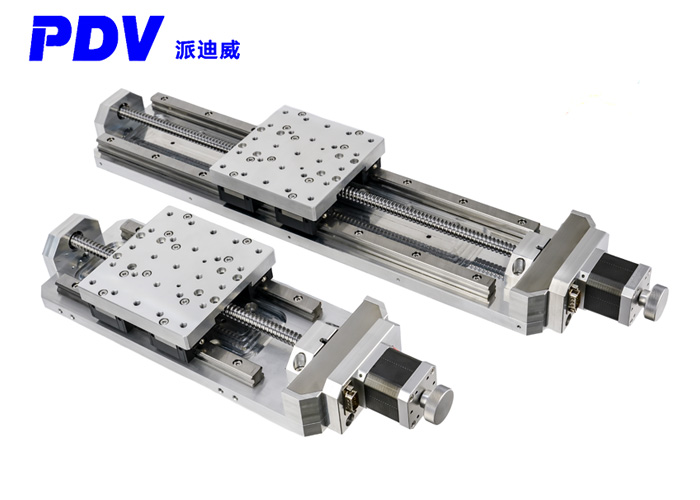

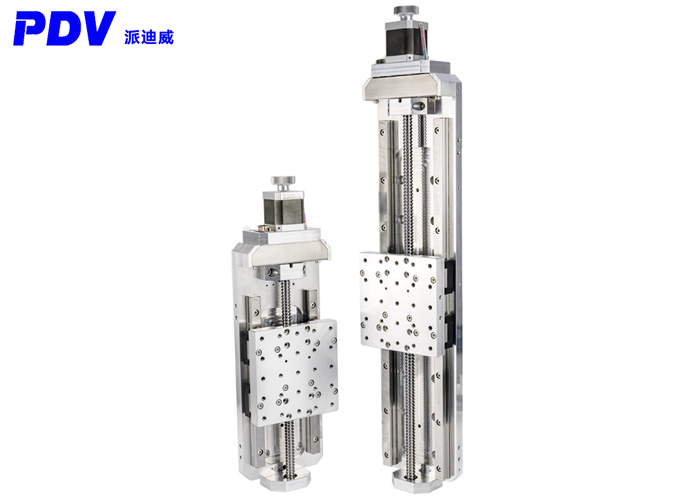

真空電動位移臺電控平移臺精密電動平移臺

產品名稱: 真空電動位移臺電控平移臺精密電動平移臺

立即咨詢下一個產品

規格
優勢
運輸
服務
常見問題
注意事項

規格:

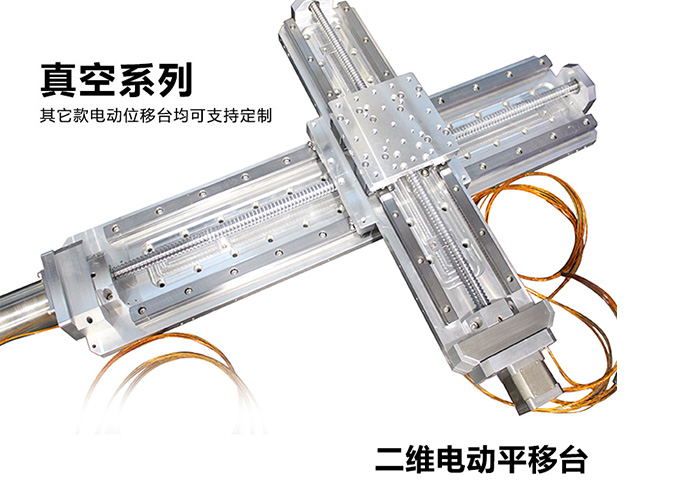

真空電動平移臺,即可以單獨使用，是可以XY組合二維。

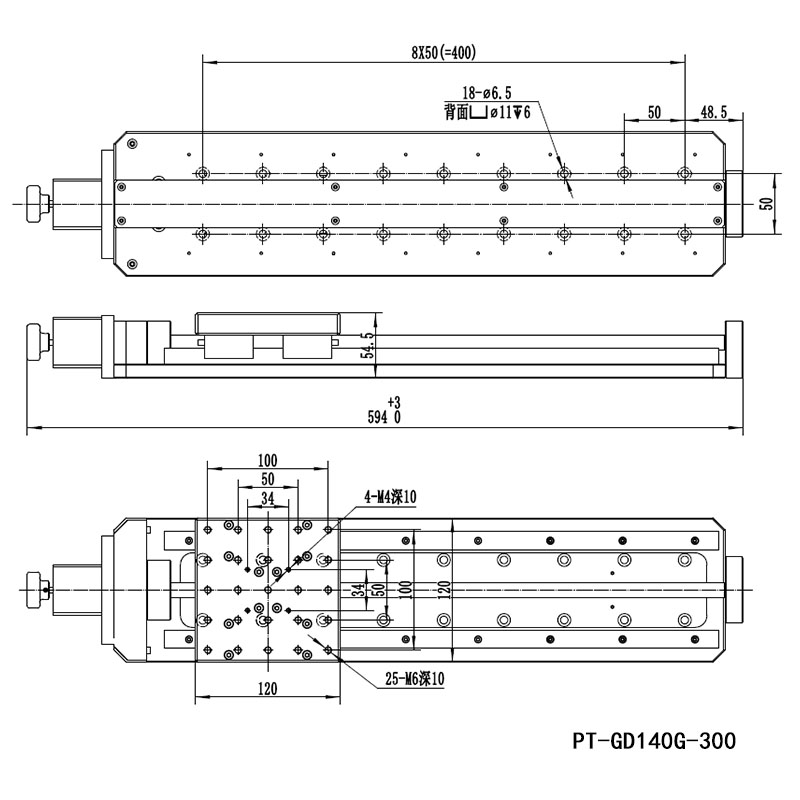

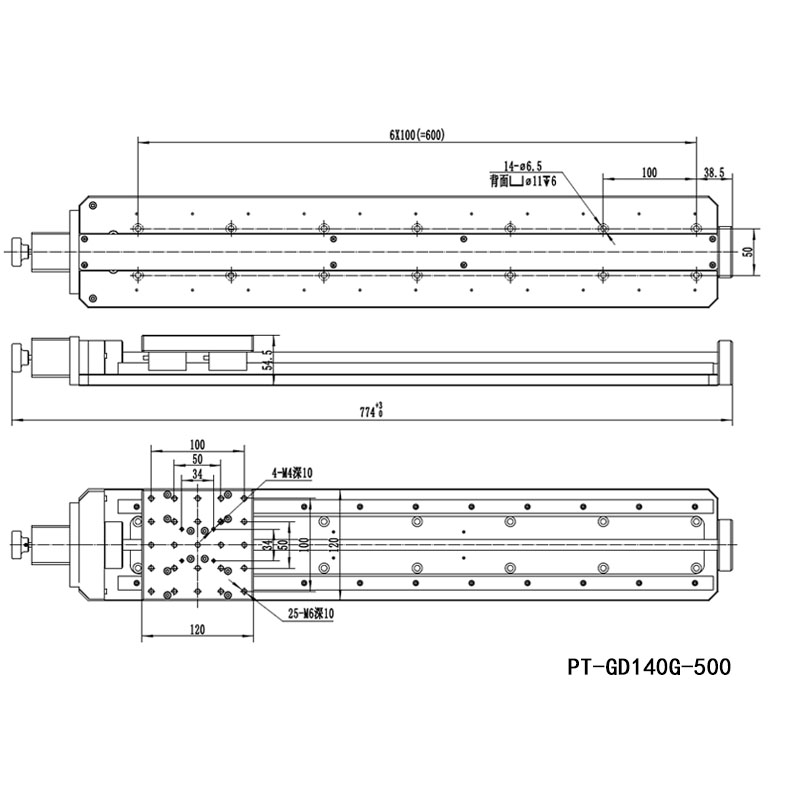

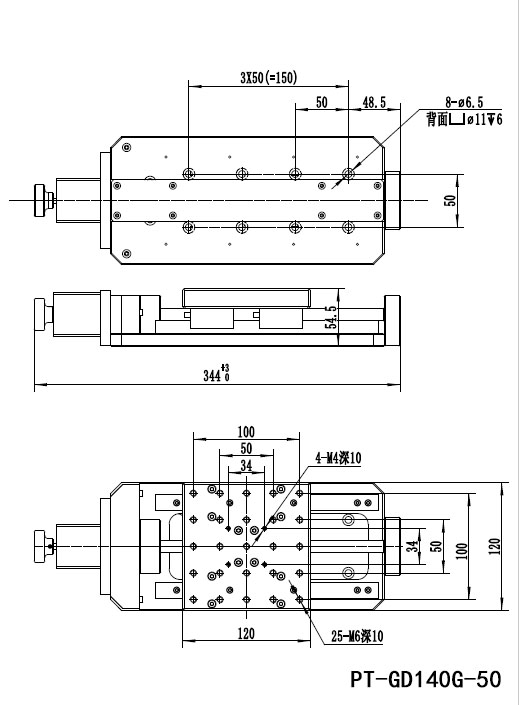

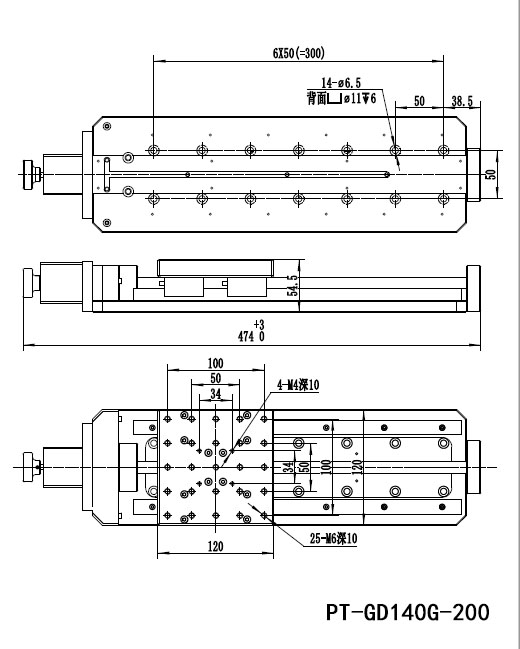

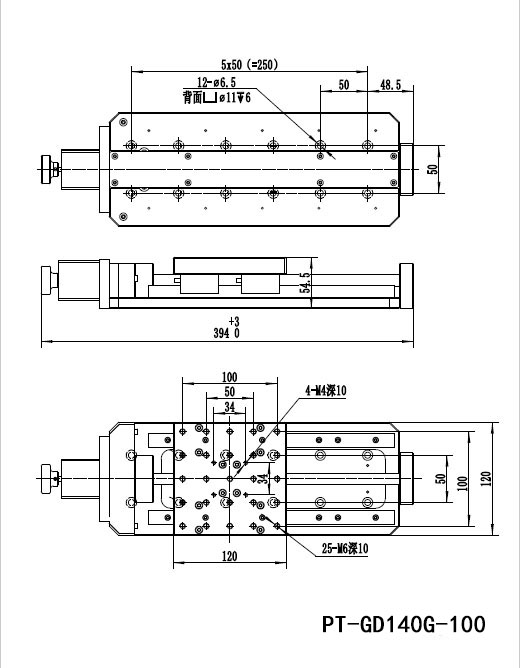

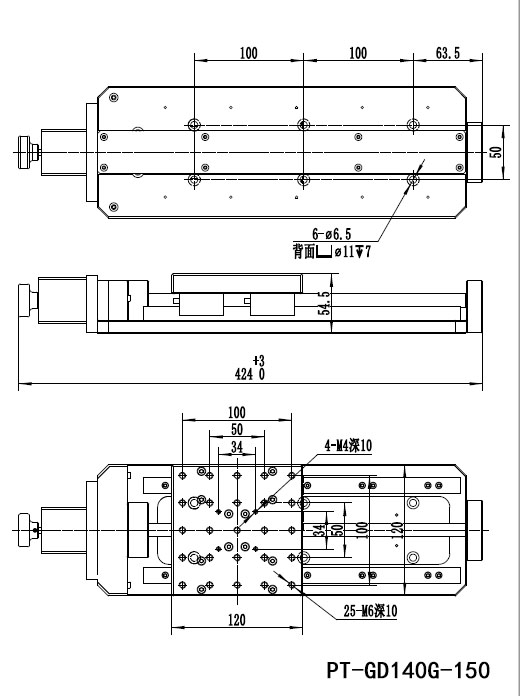

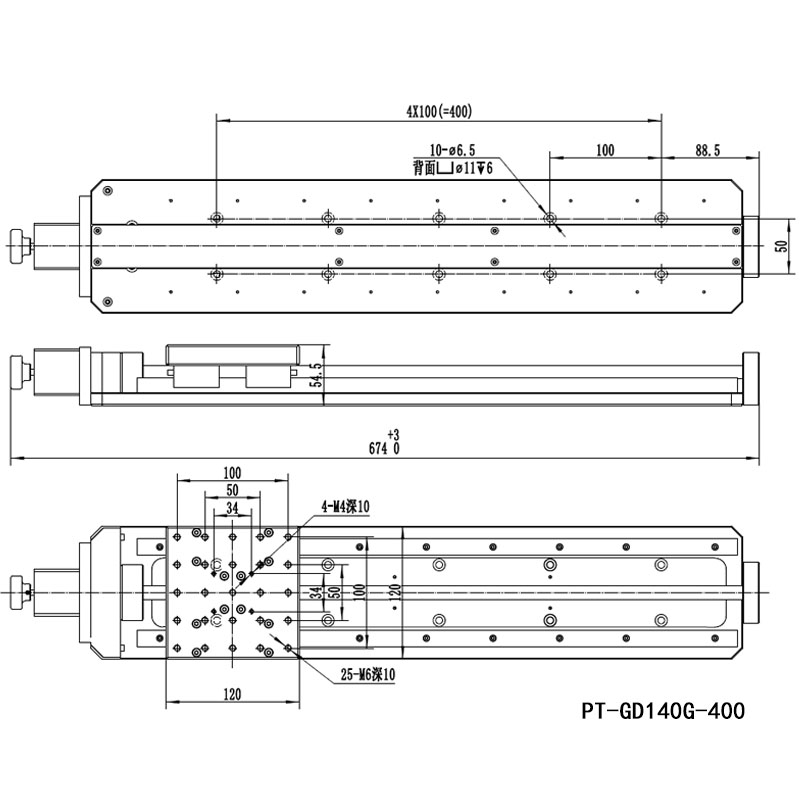

產 品型號		PT-GD140G-50	PT-GD140G-100		PT-GD140G-150		PT-GD140G-200	PT-GD140G-300	PT-GD140G-400		PT-GD140G-500
結構參數	行程	50 mm	100 mm		150 mm		200 mm	300 mm	400 mm		500 mm
	臺面尺寸	120×120mm	120×120mm		120×120mm		120×120mm	120×120mm	120×120mm		120×120mm
	螺桿規格	精密滾珠螺桿（導程4 mm）							滾珠螺桿（導程5 mm）
	導軌	精密線性滑塊導軌
	步進電機(步距角)	42（1.8°）							57（1.8°）
	主體材料	鋁合金
	表面處理	陽極氧化發黑
	臺面中心負載	30 kg							50 kg
	平臺自重	2.8kg	3.4kg		4.5kg		5.2kg	6.3kg	7.2kg		8.3kg
精度參數	8細分分辨率	2.5μm							3.125μm
	速度	20mm/sec					40mm/sec		50mm/sec
	重復定位精度	5μm
	定位精度（選配光柵）	8μm
	直線度	5μm		6μm						8μm
	運動平行度	10μm		15μm						20μm
	俯仰	25″		50″					60″
	偏擺	20″		25″					30″
	回程間隙	2μm
	丟步運動	3μm				5μm
附件描述	可加裝失電制動功能(Z)
	可加裝光柵尺(G)
	可換裝伺服電機(D)
	可加裝防塵罩(F)

產品詳情:

產品不含控制器，控制器單獨訂購

產品特性：

標準品真空鍍10-3pa到10-4pa 溫度范圍常溫
真空系列位移臺項目開發的特種電機樣機已經實現在軍工和民用領域的使用，并形成如下產品優勢：
1. 真空、高低溫(LOX 10-7pa, -196°C~200°C)極端環境。（需要單獨定做）
2. 工作環境溫度-196°C至+200°C, 線圈溫度可達300°C,適用真空度 l.OXlOTa,耐輻射劑量106Gy 可提供低壓直流和高壓交流選擇，可選配內置溫度傳感器。（需要單獨定做）
3. 標準設計28、35、42、57、86框號兩相四線制混合式真空步進電機
4. 標準化設計生產100~750W真空伺服電機系列
5. 真空減速機（標準化設計制造45、65、85三種規格）
6. 電機表面材料特殊處理,電機的力矩特性提高15%。
7. 基于建立的零部件材料系列體系，可以實現不同溫度范圍、不同規格尺寸的產品定制。
8. 可進行耐輻射、耐鹽霧、抗沖擊、抗霉菌功能拓展,精準匹配客戶需求。
9. 真空倉內專用聚醚乙胺材料真空線
10. 高潔凈度的使用環境也是可以選用的。特別的材料選擇，完善的后端處理工藝使其在高潔凈度的環境中使用。
