型號 | PT-XZ13 | PT-XZ25 |
臺面尺寸 | 61.5mm×61.5mm | 63.5mm×63.5mm |
調整軸數 | X , Y , Z三軸 | X , Y , Z三軸 |
行程 | 13 mm | 25mm |
驅動方式 | 分厘卡驅動 | 分厘卡驅動 |
驅動位置 | 中央驅動 | 中央驅動 |
導軌形式 | 交叉滾柱導軌 | 交叉滾柱導軌 |
刻度 | 0.01 | 0.02 |
精度 | 5μ | 5μ |
調整量 | 2μ | 2μ |
垂直度 | 40μ | 40μ |
運動垂直度 | 40μ | 40μ |
承載 | 8kg | 8kg |
自重 | 0.9kg | 0.9kg |
材料 | 硬鋁 | 硬鋁 |
表面處理 | 陽極氧化染黑 | 陽極氧化染黑 |

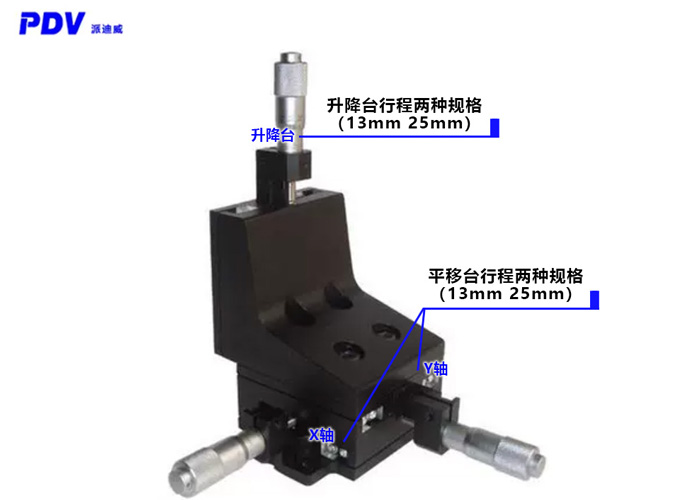

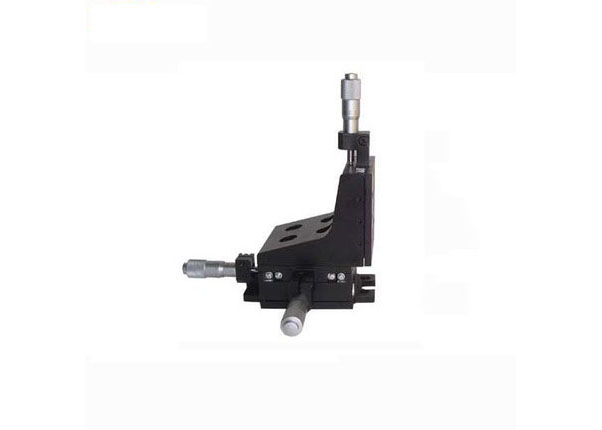

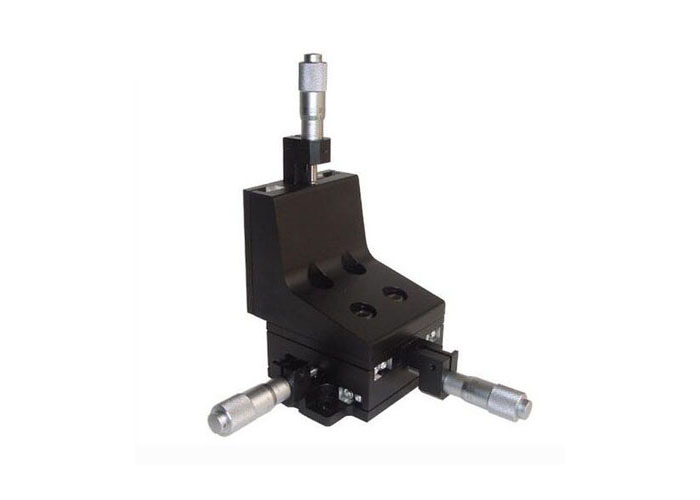

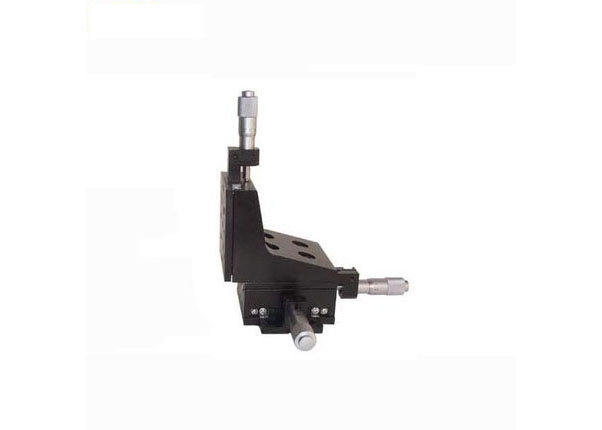

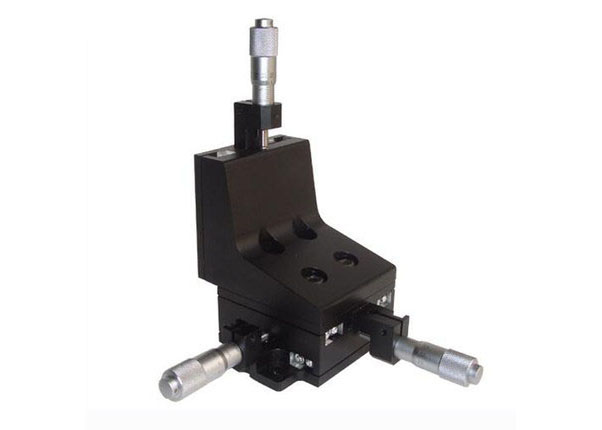

高精度型手動整體平移臺
■特點：
■結構緊湊設計，使用方便,小空間內實現三軸平移調整。
■結構的整體性，更易通過加工來保證三軸運動的正交性。

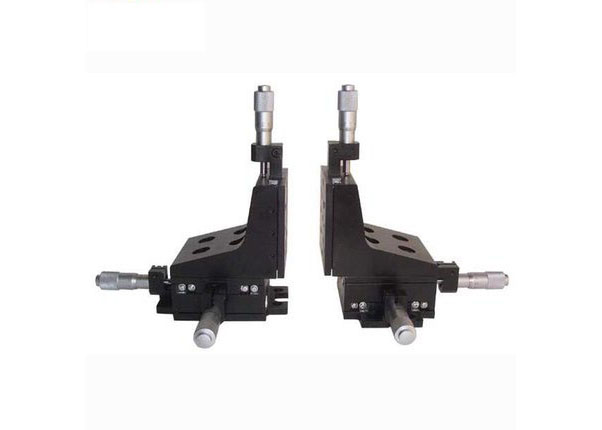

■左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作。
■采用交叉滾珠導軌，運動舒適，平穩，軸運動的直線度，偏擺，俯仰。
■Z軸剛性驅動升降，比彈簧提升承載大得多。
■測微頭驅動，彈簧復位，微分頭讀數，消除空回，達到高的調整精度。
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
