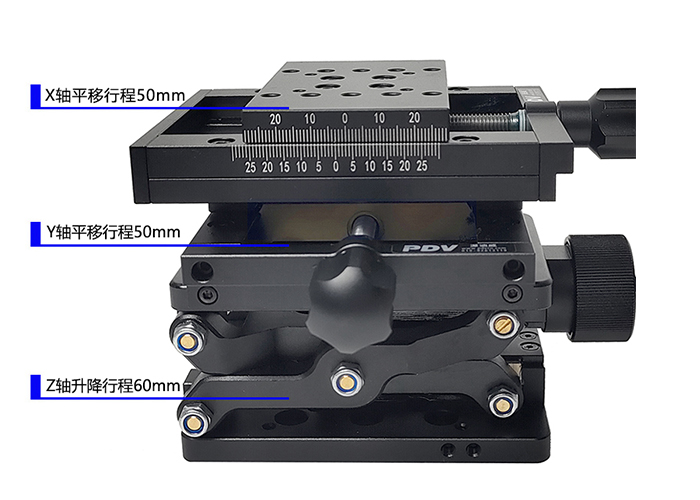

兩個手動平移臺PT-SD102P ，一個手動升降臺PT-SD408 組合而成，X行程(50MM)Y行程（50MM）Z行程（60MM）。
型號 | PT-SD408 |
臺面尺寸 | 120 mm×80mm |
驅動方式 | 精研絲杠驅動 |
升降行程 | 60 mm |
調整量 | 5μ(參考) |
承載 | 20kg |
自重 | 1.15kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化黑 |
型號 | PT-SD102P |
臺面尺寸 | 100mm×60mm |
驅動方式 | 研磨絲杠 |
驅動位置 | 中央驅動 |
行程 | 50mm |
刻度 | 0.1 |
調整量 | 8μ |
導軌形式 | 精研燕尾副 |
承載 | 12kg |
直線度 | 30μ |
臺面平行度 | 50μ |
運動平行度 | 40μ |
自重 | 0.7kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化染黑 |

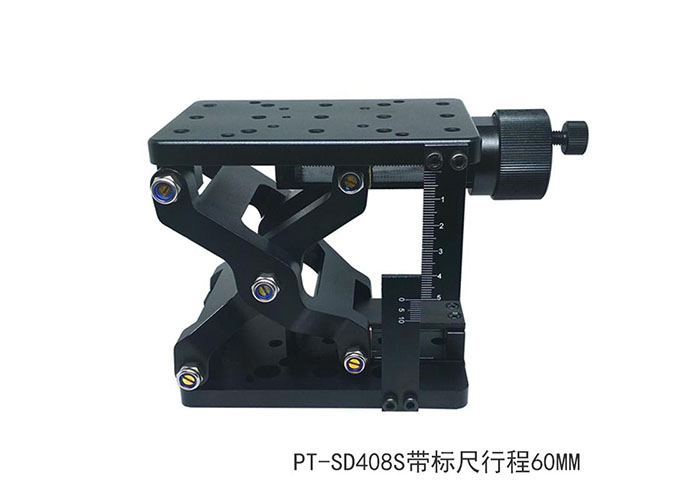

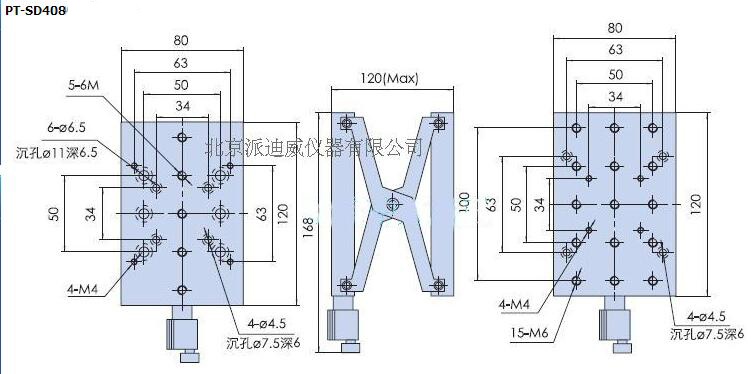

精密型手動升降臺 PT-SD408
產品特點：
■用于大行程，不定量，載荷大的升降調整。
■采用剪形升降支撐，精研絲杠驅動。
■上下兩面多孔位設計，適用性強，均可作安裝面。
■配有鎖緊手輪，安全可靠。
■底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用。

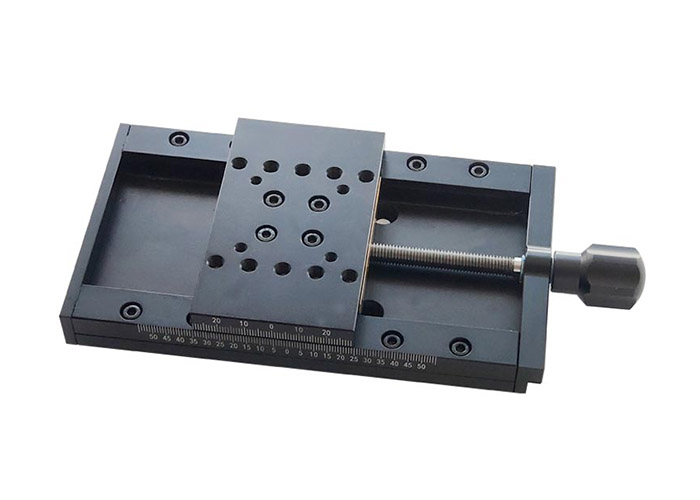

精密型手動平移臺：PT-SD102P
■特點：
■導軌為燕尾副。
■位移調整采用精研絲杠驅動。
■精研絲杠在平移臺中心放置，操作方便。
■臺面和底座分布標準孔距的安裝孔，方便安裝和組合。
■可組成多維調整架或和其它系列產品組成多維調整。

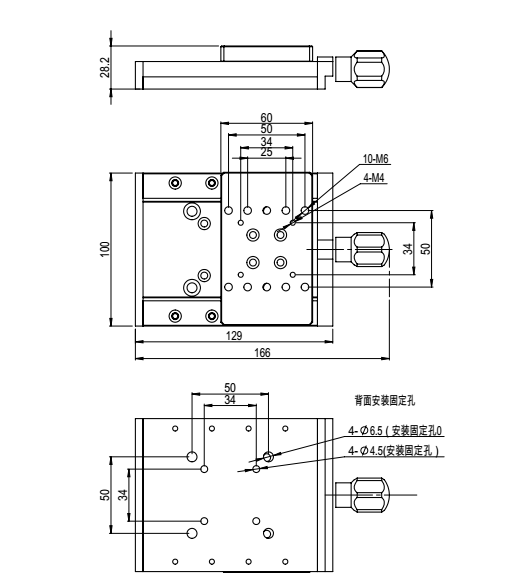

產品尺寸圖：
PT-SD102P
