精密型手動升降臺：PT-SD409
特點：
用于大行程，不定量，載荷大的升降調整
采用剪形升降支撐，精研絲杠驅動。
上下兩面多孔位設計，適用性強，均可作安裝面
配有鎖緊手輪，安全可靠
底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 | PT-SD409 |
臺面尺寸 | 140 mm×220mm |
驅動方式 | 精研絲杠驅動 |
升降行程 | 120 mm |
調整量 | 5μ(參考) |
承載 | 25kg |
自重 | 4.6kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化黑 |
PT300系列產品規格
絲桿規格:導軌絲杠
導程: 10MM
光杠直徑: 20mm
重復定位精度：±0.03mm
高精密性 重負載性
| 型號 | 臺面尺寸 | 底部長度 | 行程 | 中心水平負重 |

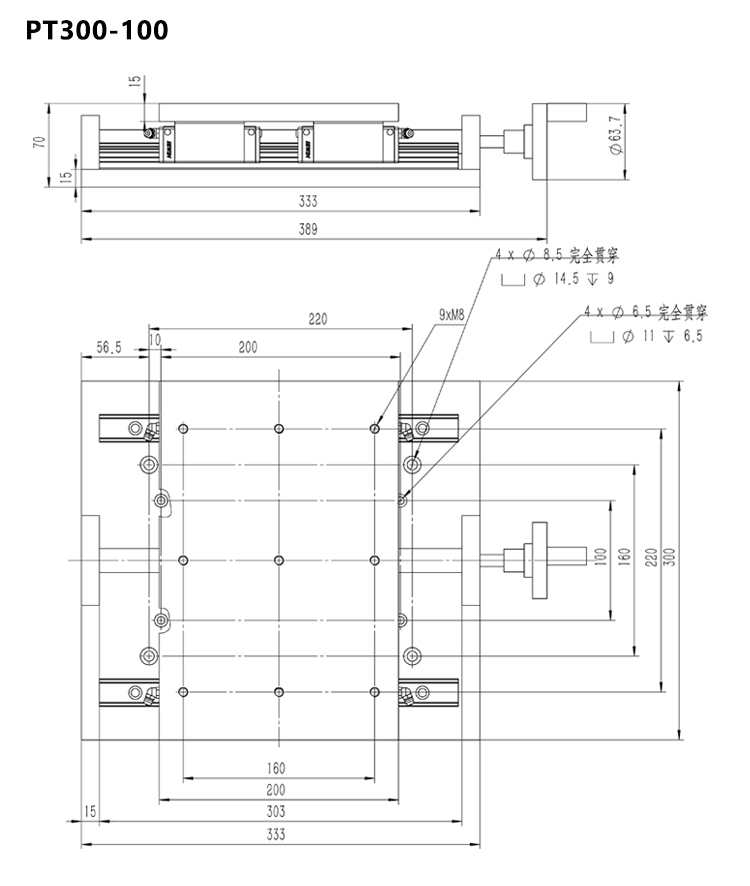

| PT300-100 | 200*300MM | 333MM | 100MM | 80KG |

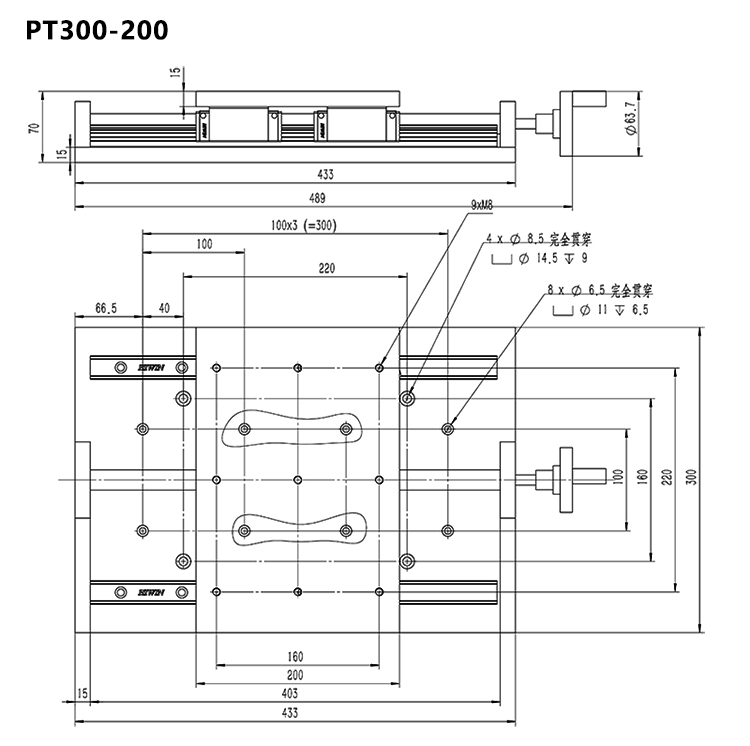

| PT300-200 | 200*300MM | 433MM | 200MM | 100KG |

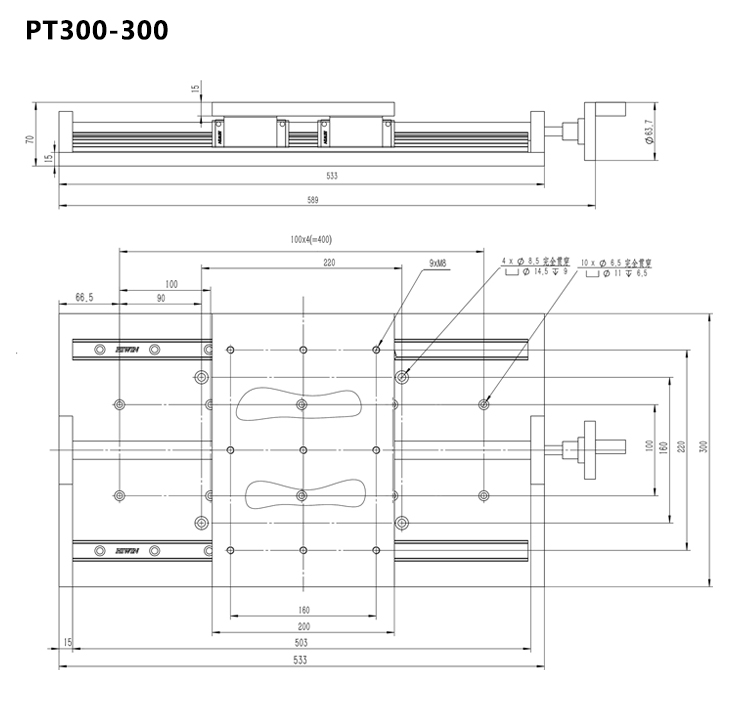

| PT300-300 | 200*300MM | 533MM | 300MM | 120KG |

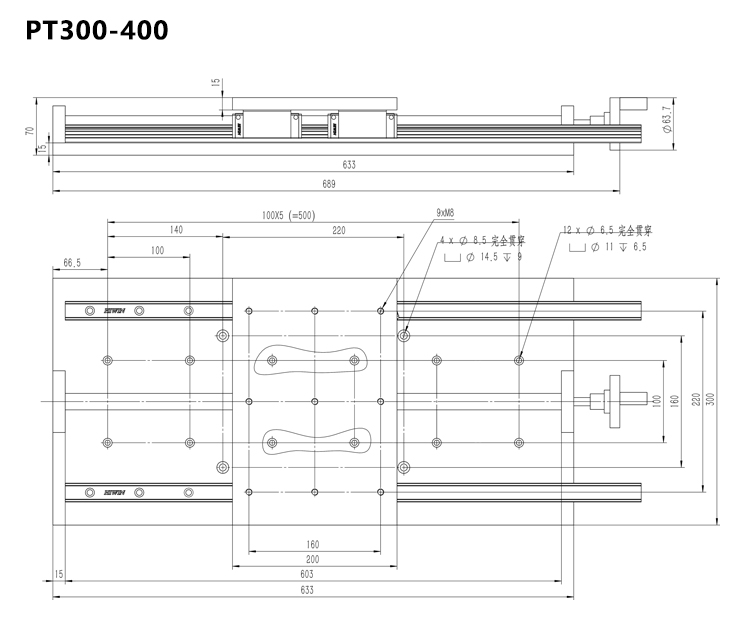

| PT300-400 | 200*300MM | 633MM | 400MM | 140KG |

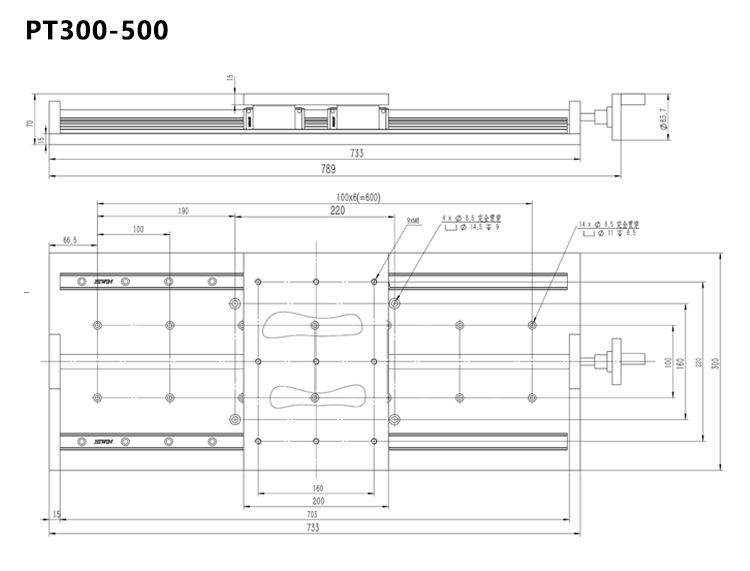

| PT300-500 | 200*300MM | 733MM | 500MM | 150KG |

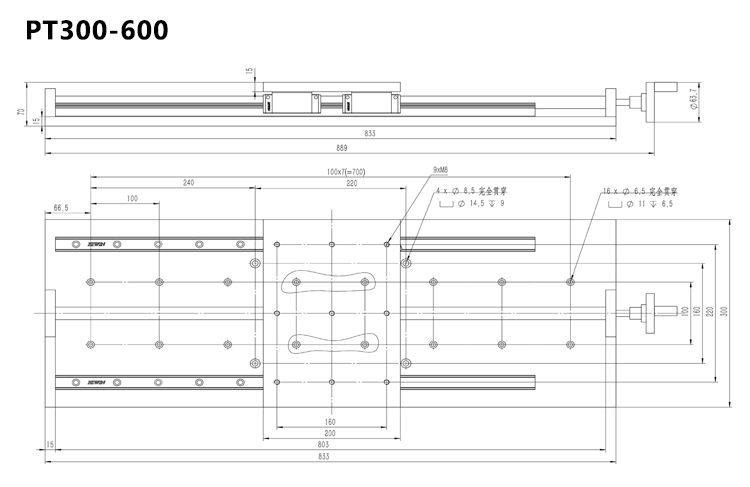

| PT300-600 | 200*300MM | 833MM | 600MM | 150KG |

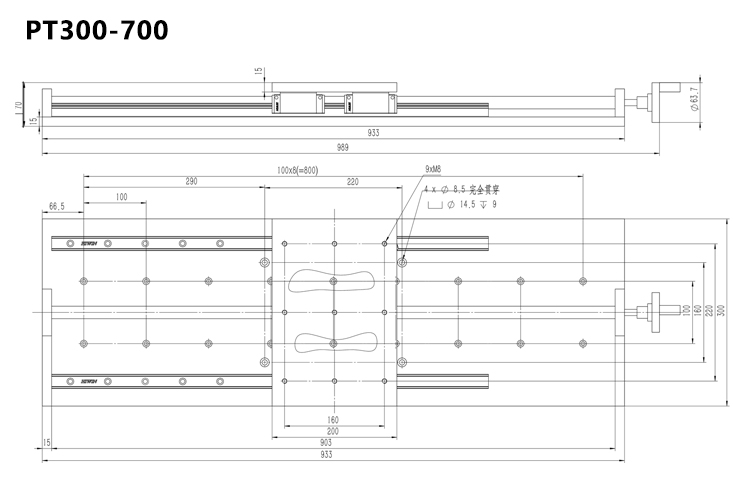

| PT300-700 | 200*300MM | 933MM | 700MM | 150KG |
| PT300-800 | 200*300MM | 1033MM | 800MM | 150KG |

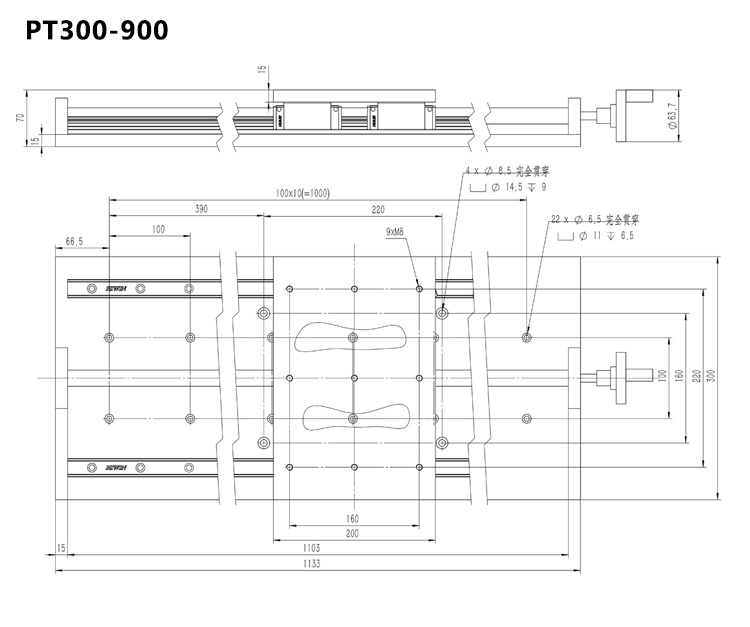

| PT300-900 | 200*300MM | 1133MM | 900MM | 150KG |

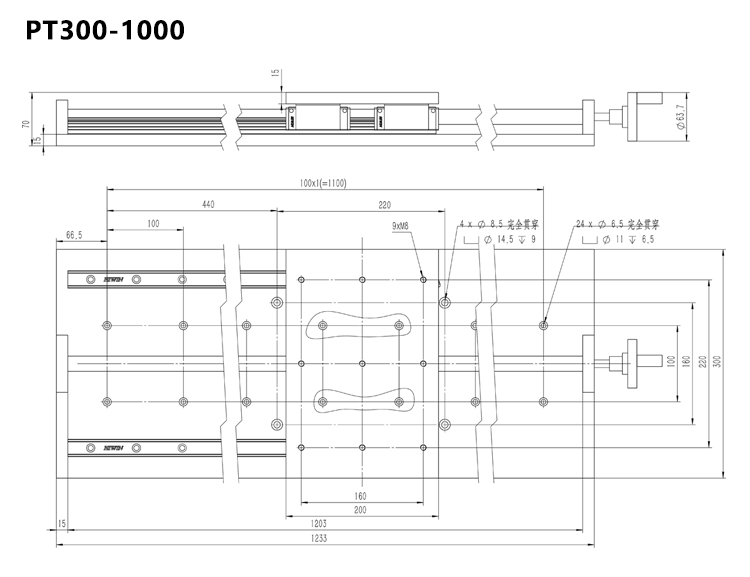

| PT300-1000 | 200*300MM | 1233MM | 1000MM | 150KG |

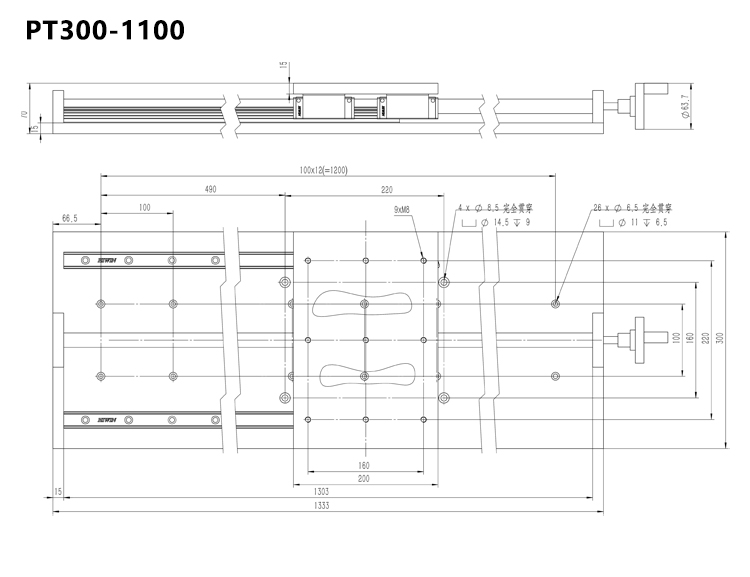

| PT300-1100 | 200*300MM | 1333MM | 1100MM | 150KG |

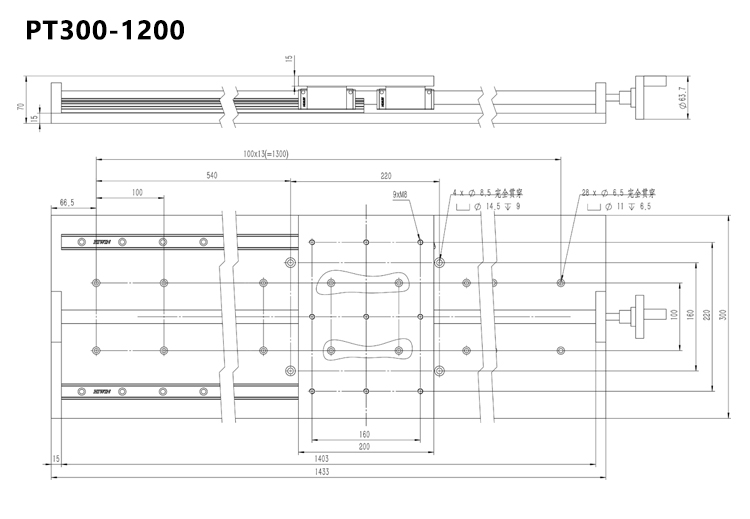

| PT300-1200 | 200*300MM | 1433MM | 1200MM | 150KG |

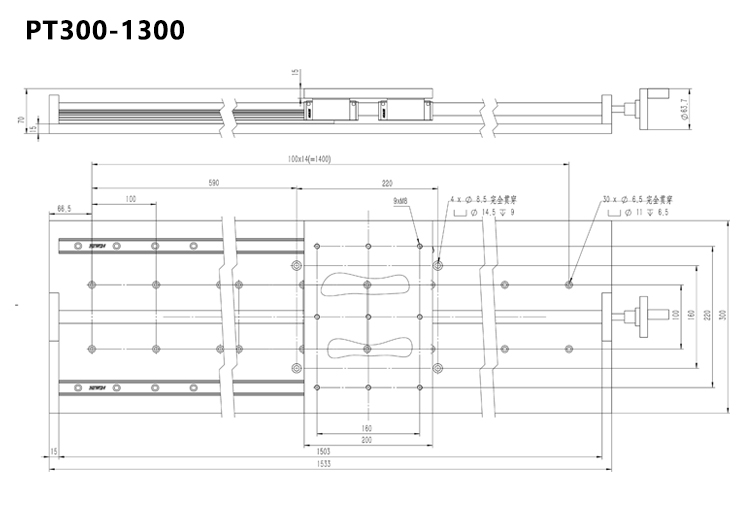

| PT300-1300 | 200*300MM | 1533MM | 1300MM | 150KG |

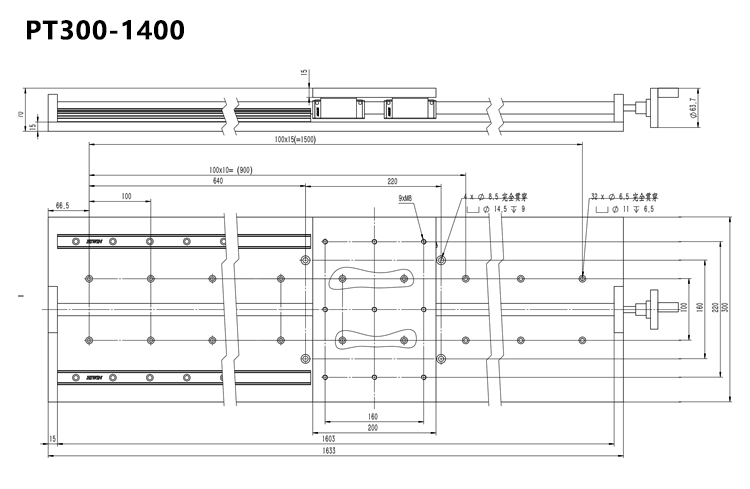

| PT300-1400 | 200*300MM | 1633MM | 1400MM | 150KG |

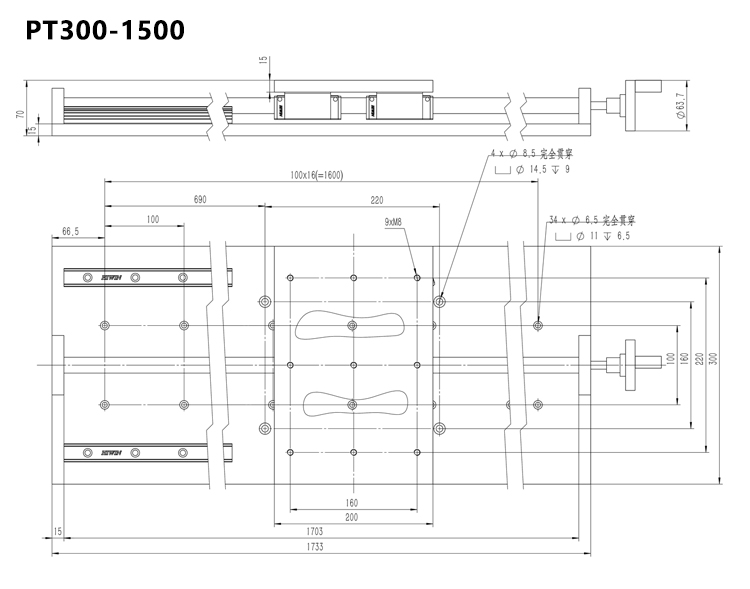

| PT300-1500 | 200*300MM | 1733MM | 1500MM | 150KG |

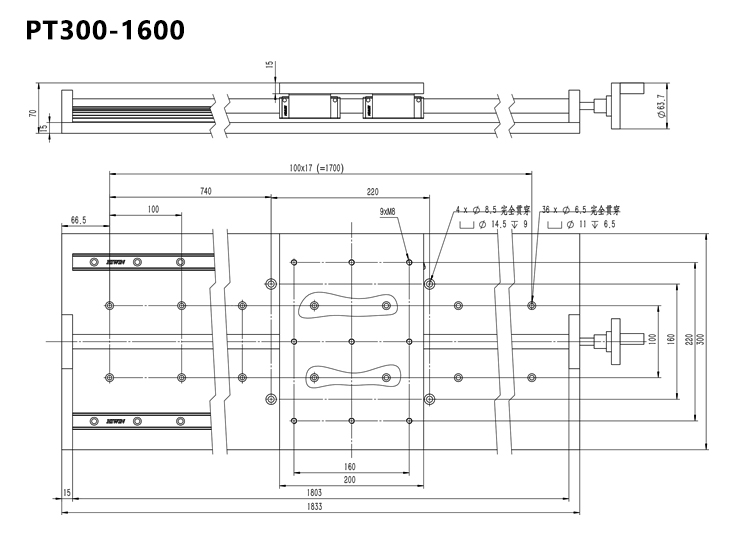

| PT300-1600 | 200*300MM | 1833MM | 1600MM | 150KG |

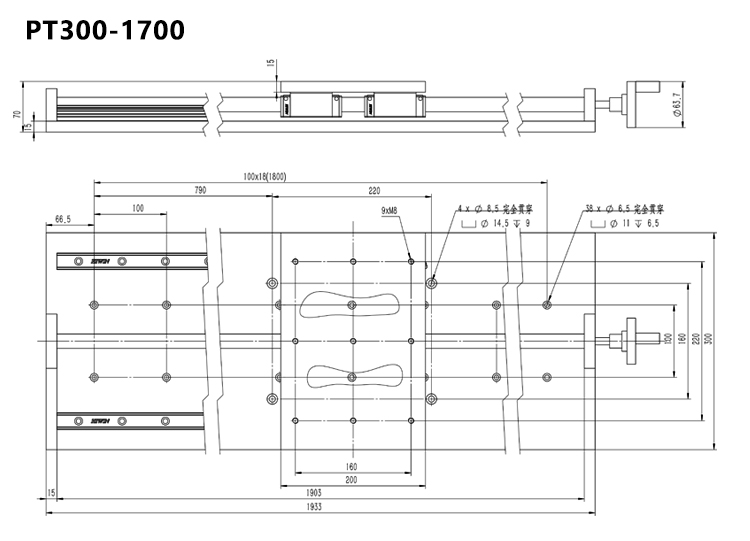

| PT300-1700 | 200*300MM | 1933MM | 1700MM | 150KG |

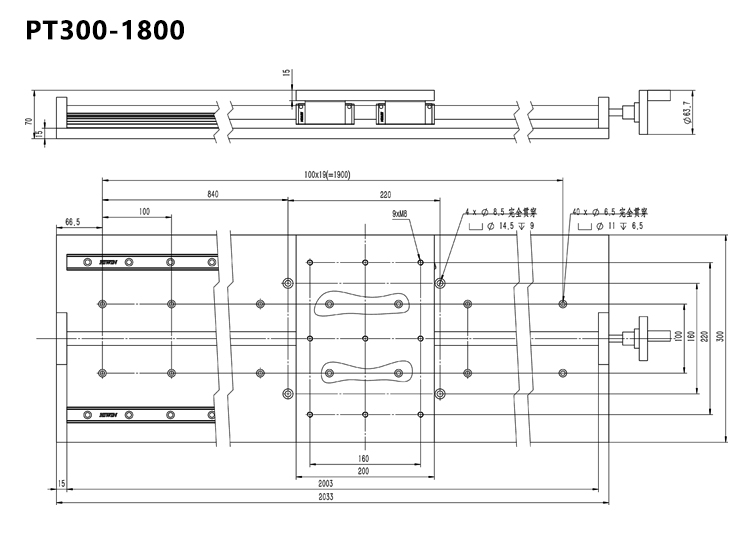

| PT300-1800 | 200*300MM | 2033MM | 1800MM | 150KG |

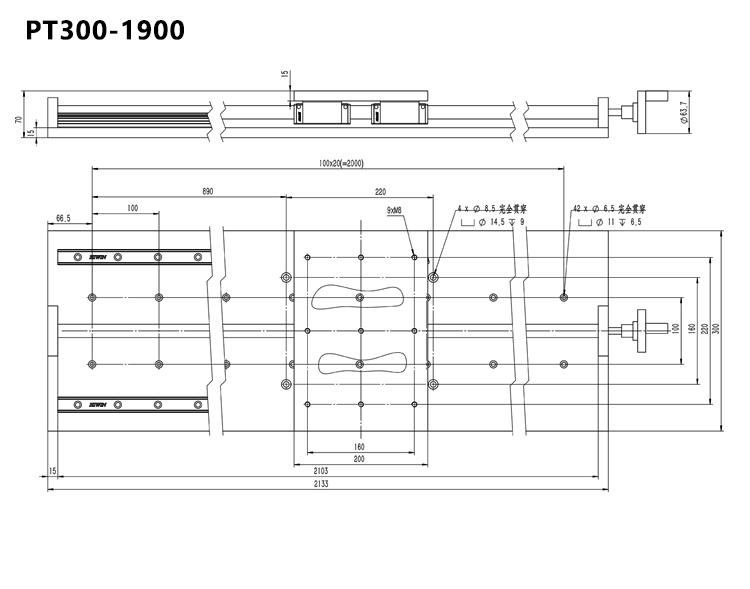

| PT300-1900 | 200*300MM | 2133MM | 1900MM | 150KG |
