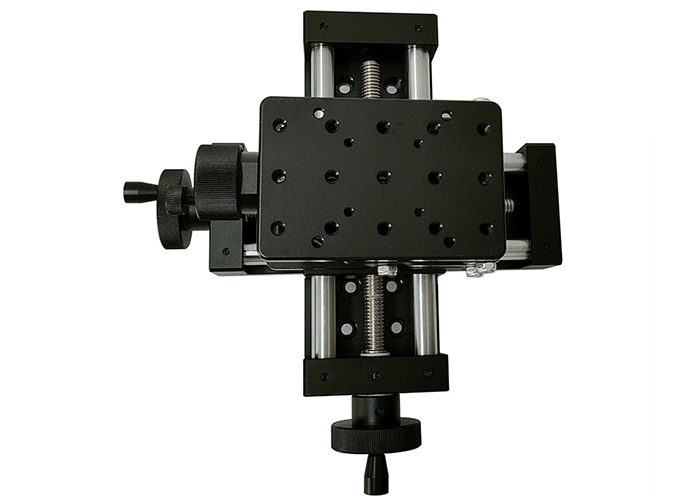

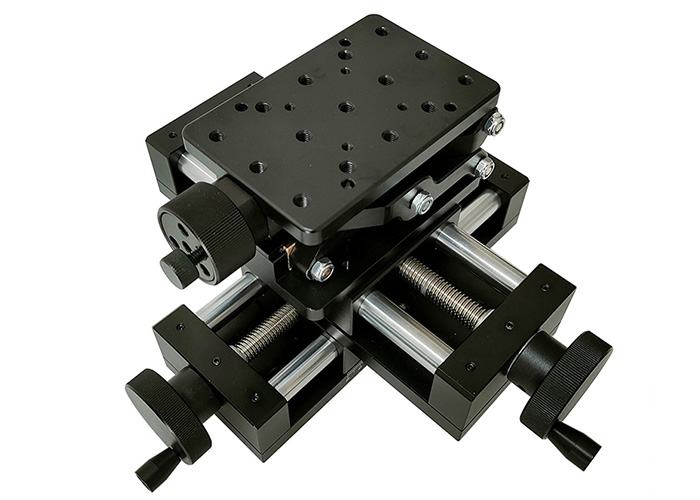

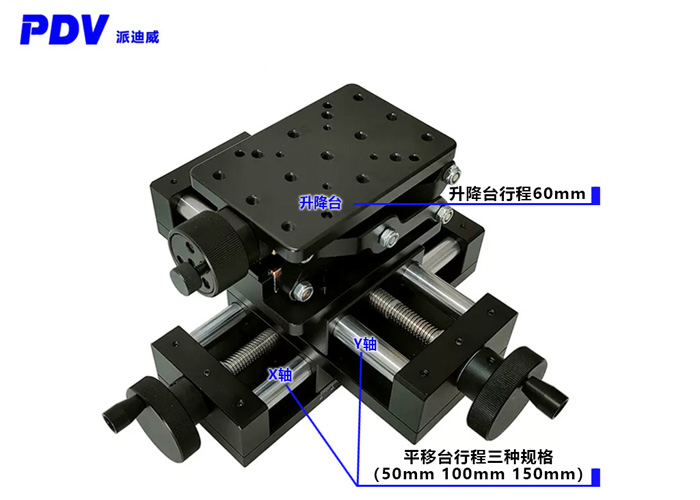

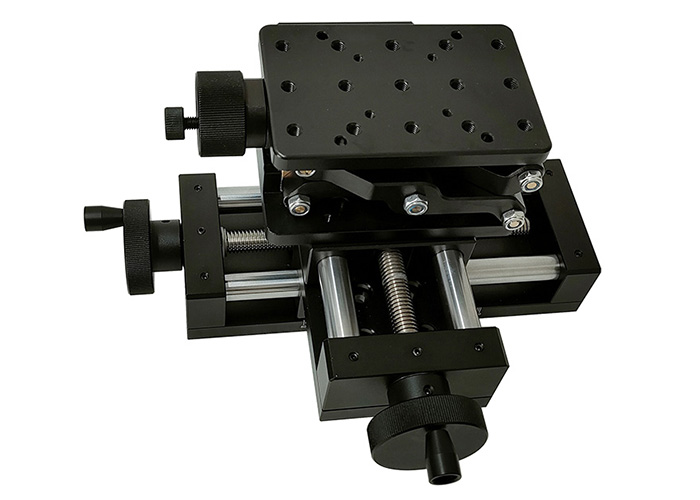

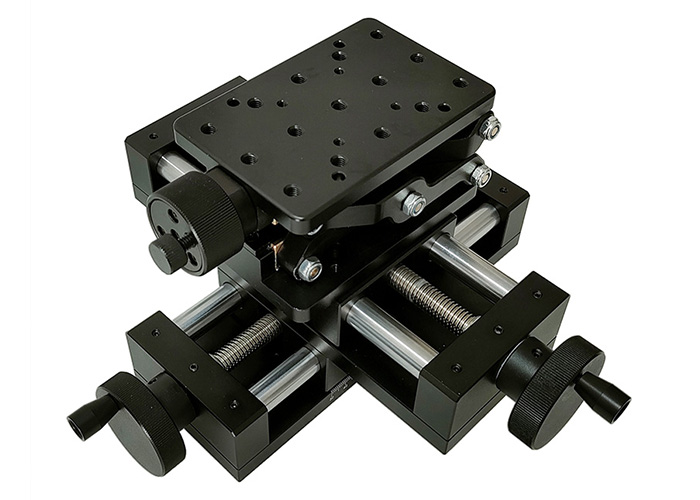

首頁 > 產品中心 > 高精度手動平臺系列 > 三維手動平移臺（XYZ方向）
組合類型：PT-80-50+PT-SD408 , PT-80-100+PT-SD408 , PT-80-150+PT-SD408

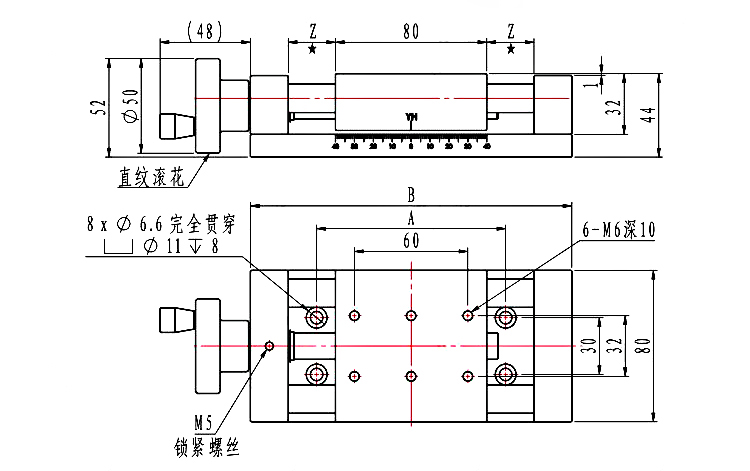

精密型手動平移臺：PT80-50/100/150
產品參數
| 主體 | 導向軸 | 手輪 | 進給絲桿 | ||||
| 材質 | 表面處理 | 材質 | 硬度 | 表面處理 | 材質 | 表面處理 | 材質 |
| AI6063 | 黑色陽極氧化 | GCr15(軸承鋼) | HRC56 | 鍍硬鉻 | AI6063 | 本色陽極氧化 | 0Cr18Ni9(304)不銹鋼 |
產品型號詳情介紹：
| 型號 | 滑臺面 | z大行程 | Z(mm) | A(mm) | B(mm) | 耐負載水平(N) | 自重(Kg) |
| PT80-50 | 80*80 | 50 | 25 | 100 | 170 | 196 | 2.2 |
| PT80-100 | 100 | 50 | 150 | 220 | 196 | 2.4 | |
| PT80-150 | 150 | 75 | 200 | 270 | 196 | 2.8 |

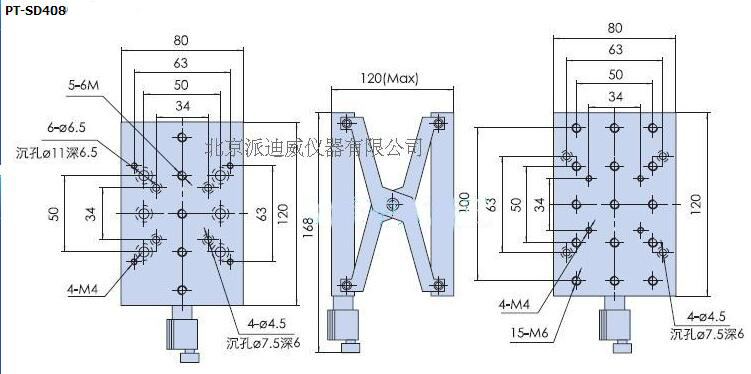

精密型手動升降臺：PT-SD408
■特點：
■用于大行程，不定量，載荷大的升降調整
■采用剪形升降支撐，精研絲杠驅動。
■上下兩面多孔位設計，適用性強，均可作安裝面
■配有鎖緊手輪，安全可靠
■底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 | PT-SD408 |
臺面尺寸 | 120 mm×80mm |
驅動方式 | 精研絲杠驅動 |
升降行程 | 60 mm |
調整量 | 5μ(參考) |
承載 | 20kg |
自重 | 1.15kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化黑 |
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
