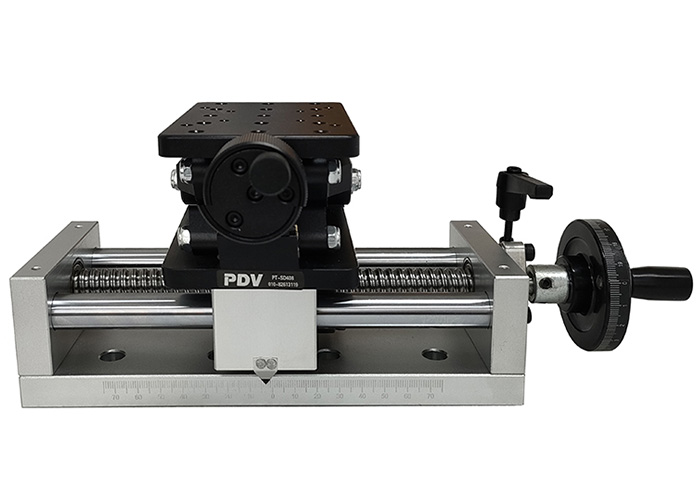

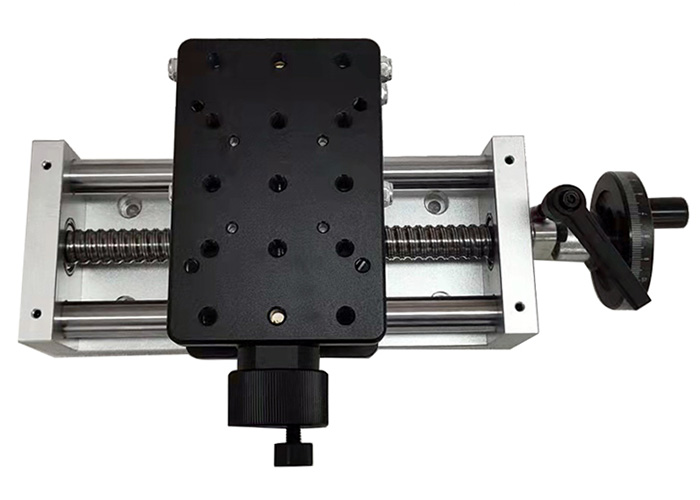

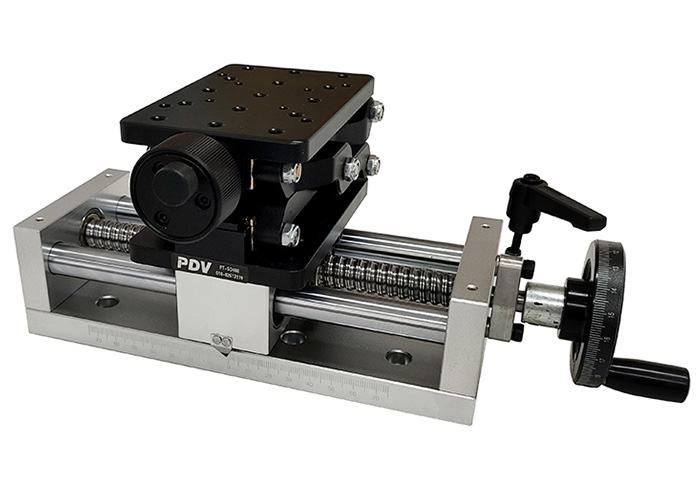

首頁 > 產品中心 > 高精度手動平臺系列 > 三維手動平移臺（XYZ方向）

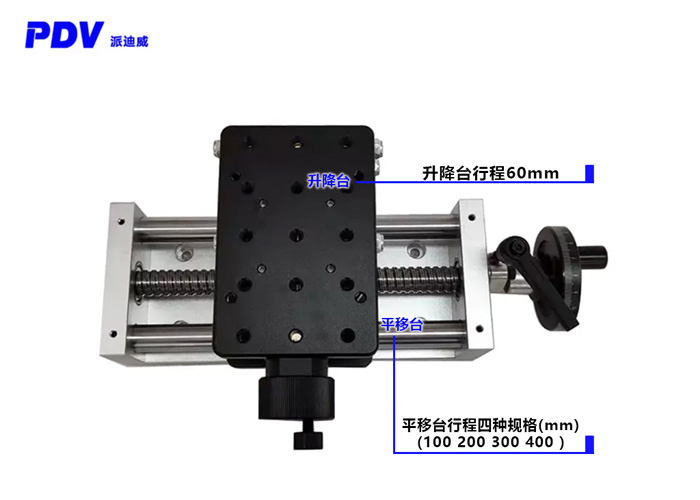

組合類型：
PT-LX100+PT-SD408，PT-LX200+PT-SD408，PT-LX300+PT-SD408，PT-LX400+PT-SD408，
PT-LX100+PT-SD408S，PT-LX200+PT-SD408S，PT-LX300+PT-SD408S，PT-LX400+PT-SD408S
精密手動升降臺PT-SD408
產品特性:
※用于大行程，不定量，載荷大的升降調整
※采用六導軌剪形升降機構，精研雙旋向絲杠驅動，六導軌軸過定位機構，保證運動平穩，舒適，精度高，承載大
※臺面寬大且臺面多孔位設計，適用性強，均可作安裝面
※配有鎖緊手輪，安全可靠
※底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 | PT-SD408 | PT-SD409 |
臺面尺寸 | 120 mm×80mm | 140 mm×220mm |
驅動方式 | 精研絲杠驅動 | 精研絲杠驅動 |
升降行程 | 60 mm | 120 mm |
調整量 | 5μ(參考) | 5μ(參考) |
承載 | 20kg | 25kg |
自重 | 1.15kg | 4.6kg |
材料 | 硬鋁 | 硬鋁 |
表面處理 | 陽極氧化黑 | 陽極氧化黑 |
60升降臺PT-SD408產品尺寸圖：
手動平移臺
★絲桿規格: 滾珠絲桿 1605
★導軌規格: 16mm
★導程：5MM
★鋁材厚度：15MM 型號：6061
★高精密性，重負載性；
★重復定位精度達±0.02mm
型號 | 行程 | 直線軸承 | 負重 |
PT-LX100 | 130行程 | LM16UU | 50KG |
PT -LX200 | 230行程 | LM16UU | 50KG |
PT-LX300 | 330行程 | LM16UU | 50KG |
| PT-LX400 | 430行程 | LM16UU | 50KG |
產品尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
