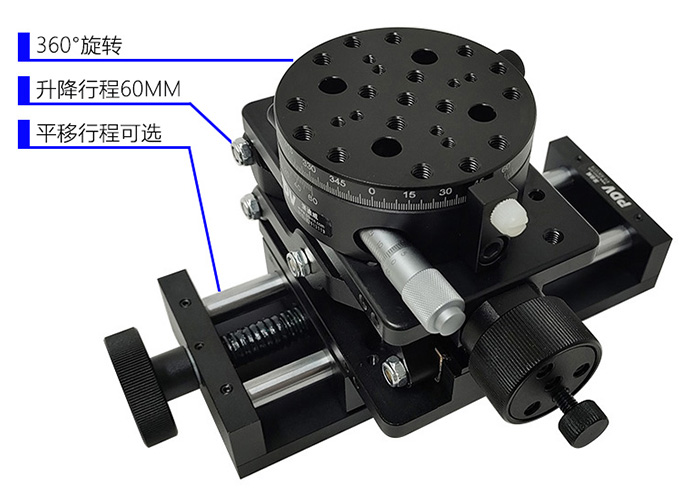

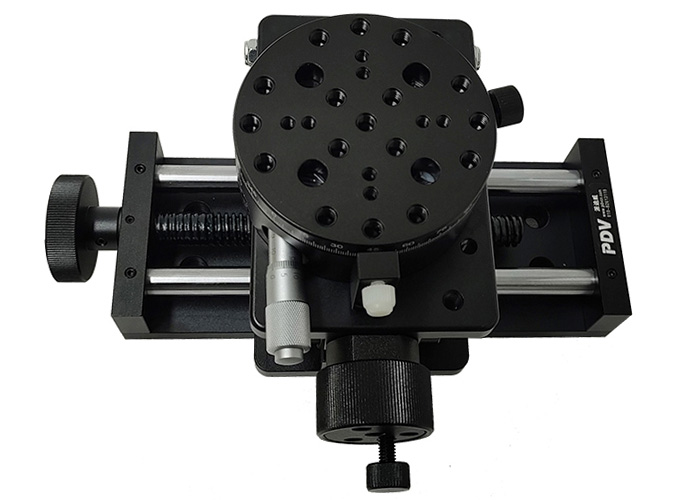

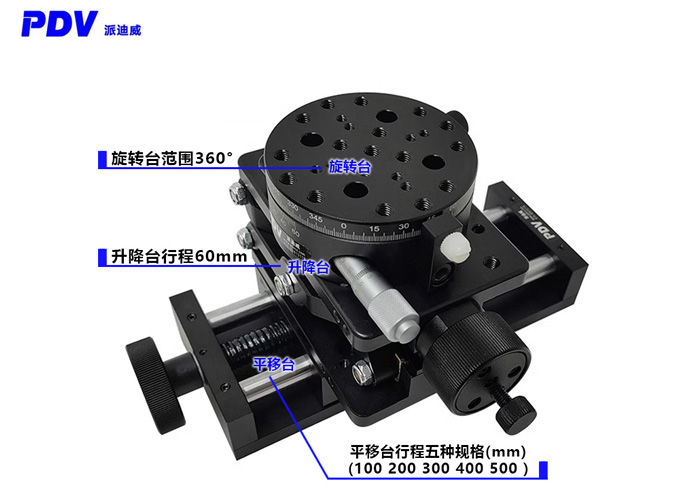

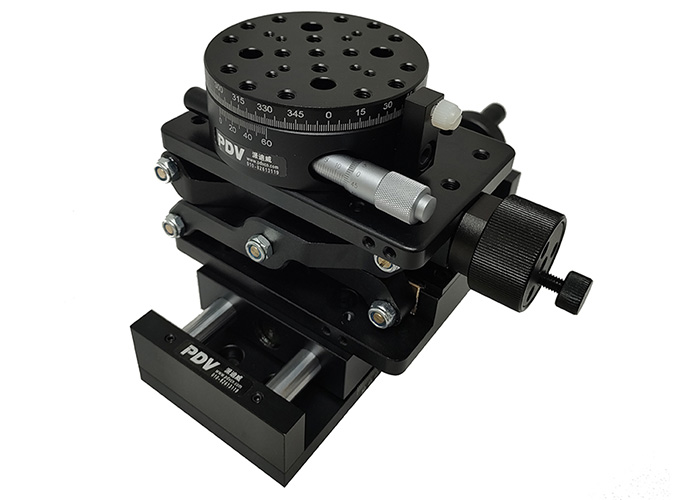

PT-ST100+PT-SD408+PT-SD206，PT-ST200+PT-SD408+PT-SD206，PT-ST300+PT-SD408+PT-SD206，

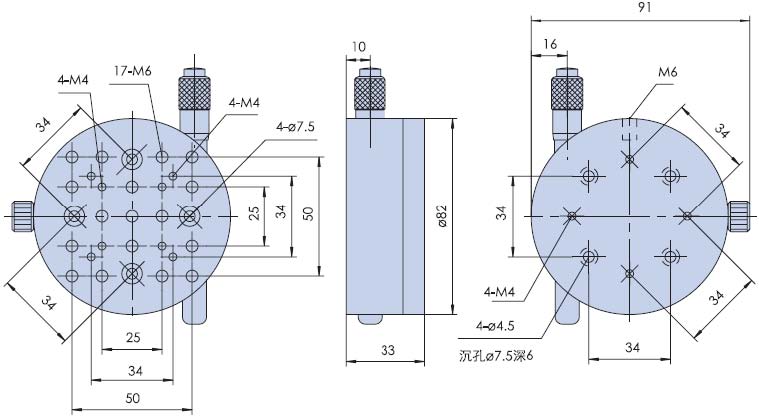

精密型手動旋轉臺：PT-SD206
■特點：
■臺面可以360°旋轉粗調
■可以進行±10°的微細調整，測微頭驅動，彈簧復位，分辨率高，無空回
■精密軸系設計，軸系間隙可調，穩定
■圓周360°激光刻線，方便讀數
■上下部均有標準孔距的連接孔，方便與其它位移臺連接，組成多維移動臺
型號 |
PT-SD206 |
臺面直徑 |
φ82mm |
驅動方式 |
測微頭驅動 |
調整范圍 |
粗調360° 細調±10° |
刻劃 |
1° |
讀數 |
2′ |
調整量 |
15″(參考) |
承載 |
5kg |
臺面端跳 |
60μ |
偏心 |
30μ |
臺面平行度 |
60μ |
自重 |
0.5kg |
材料 |
硬鋁 |
表面處理 |
陽極氧化染黑 |

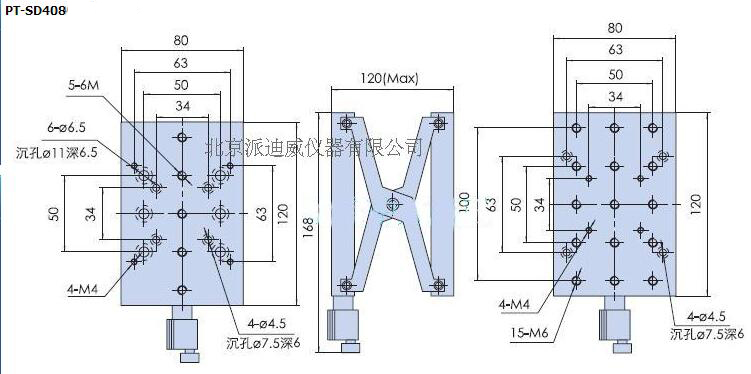

精密型手動升降臺：PT-SD408
■特點：
■用于大行程，不定量，載荷大的升降調整
■采用剪形升降支撐，精研絲杠驅動。
■上下兩面多孔位設計，適用性強，均可作安裝面
■配有鎖緊手輪，安全可靠
■底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 |
PT-SD408 |
臺面尺寸 |
120 mm×80mm |
驅動方式 |
精研絲杠驅動 |
升降行程 |
60 mm |
調整量 |
5μ(參考) |
承載 |
20kg |
自重 |
1.15kg |
材料 |
硬鋁 |
表面處理 |
陽極氧化黑 |

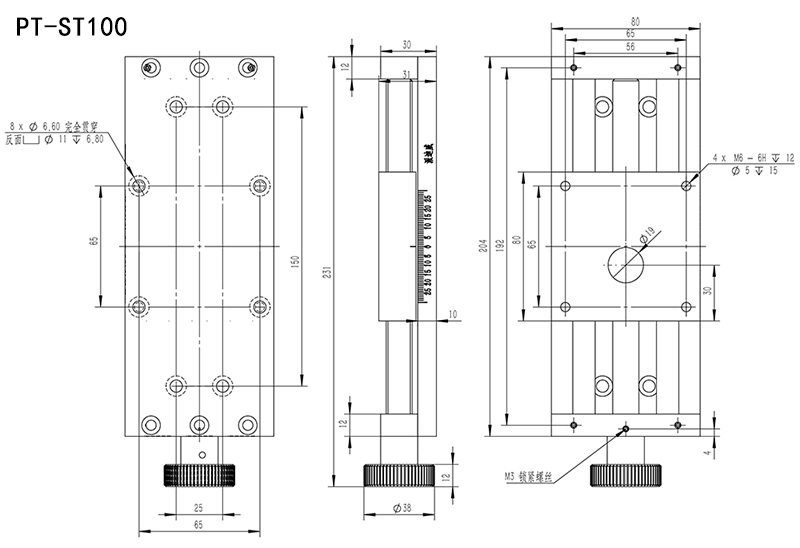

手動平移臺產品參數：
導程：3MM
絲杠直徑：14MM
光杠直徑：12MM
型號 |

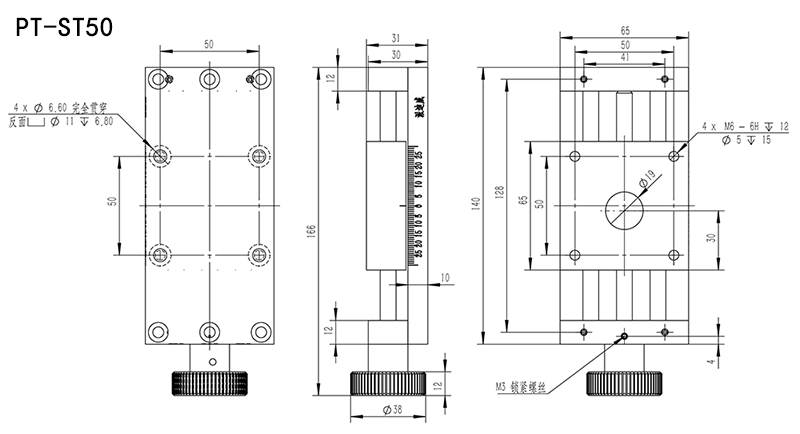

PT-ST50 |
PT-ST100 |

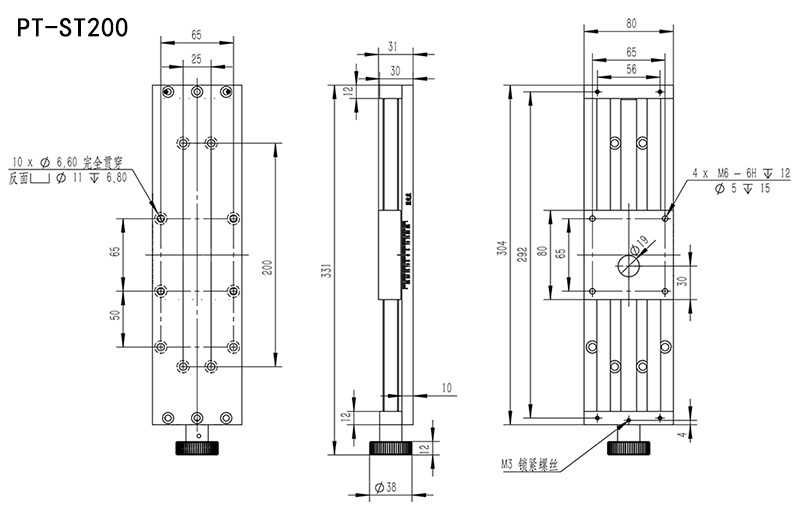

PT-ST200 |

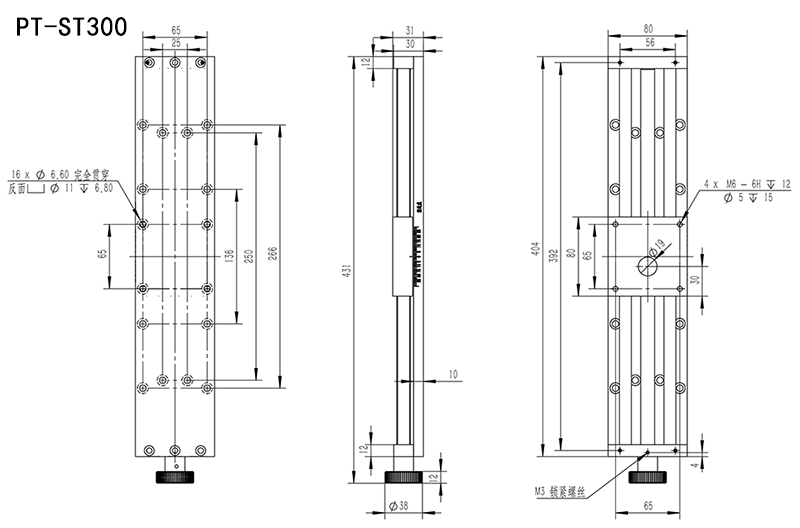

PT-ST300 |

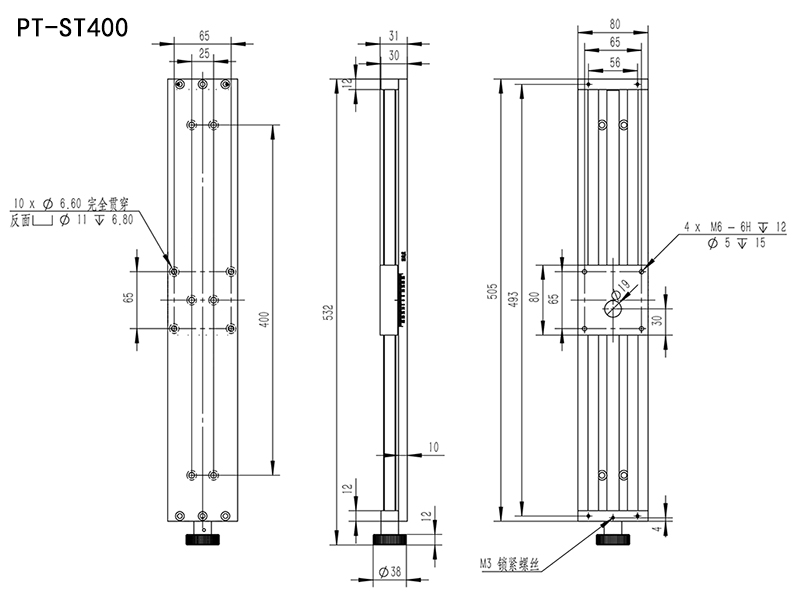

PT-ST400 |

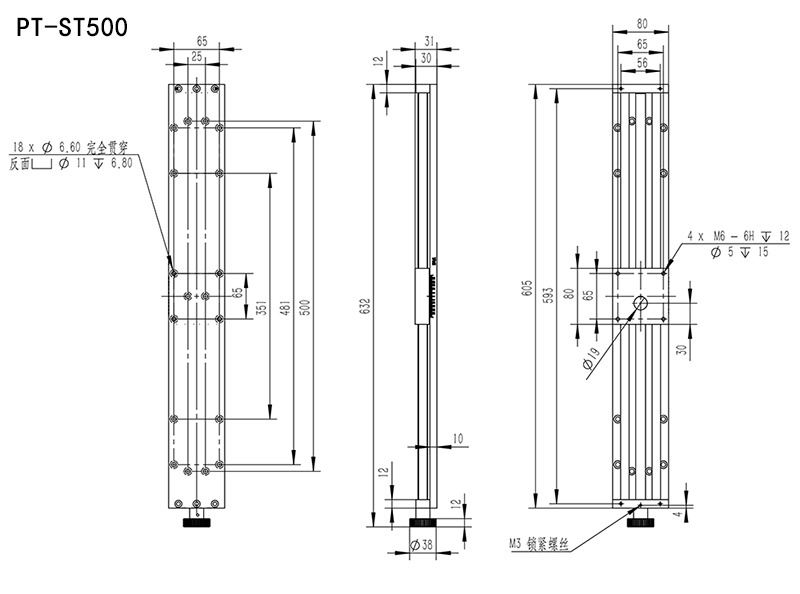

PT-ST500 |
工作臺面 |
65x65mm |
80x80mm |
80x80mm |
80x80mm |
80x80mm |
80x80mm |
行程 |
50mm |
100mm |
200mm |
300 |
400 |
500 |
絲杠螺距 |
1.25mm |
3mm |
3mm |
3mm |
3mm |
3mm |
承重 |
20KG |
20KG |
20KG |
20kg |
20kg |
20kg |
自重 |
1kg |
1.8kg |
2.8kg |
3kg |
4kg |
5kg |
材料表面處理 |
6061鋁合金-黑色或陽極氧化處理 |
