主要功能：
1，XY自動位移臺
2，Z軸自動升降
3，物鏡轉盤自動轉換
4，自動掃描
5，圖像自動合成
6，所有功能無需手動操作，鼠標點擊軟件界面自動完成所有工作。

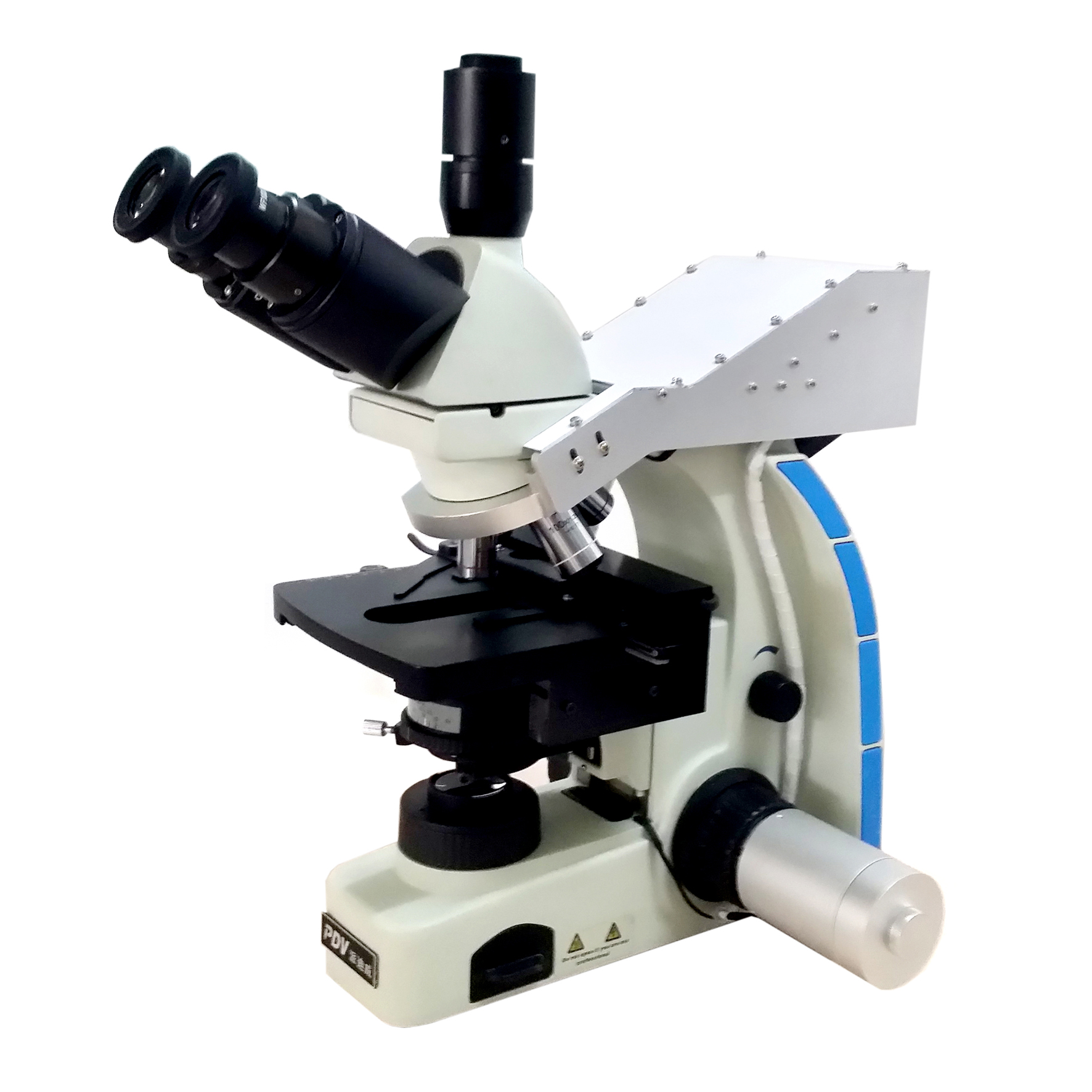

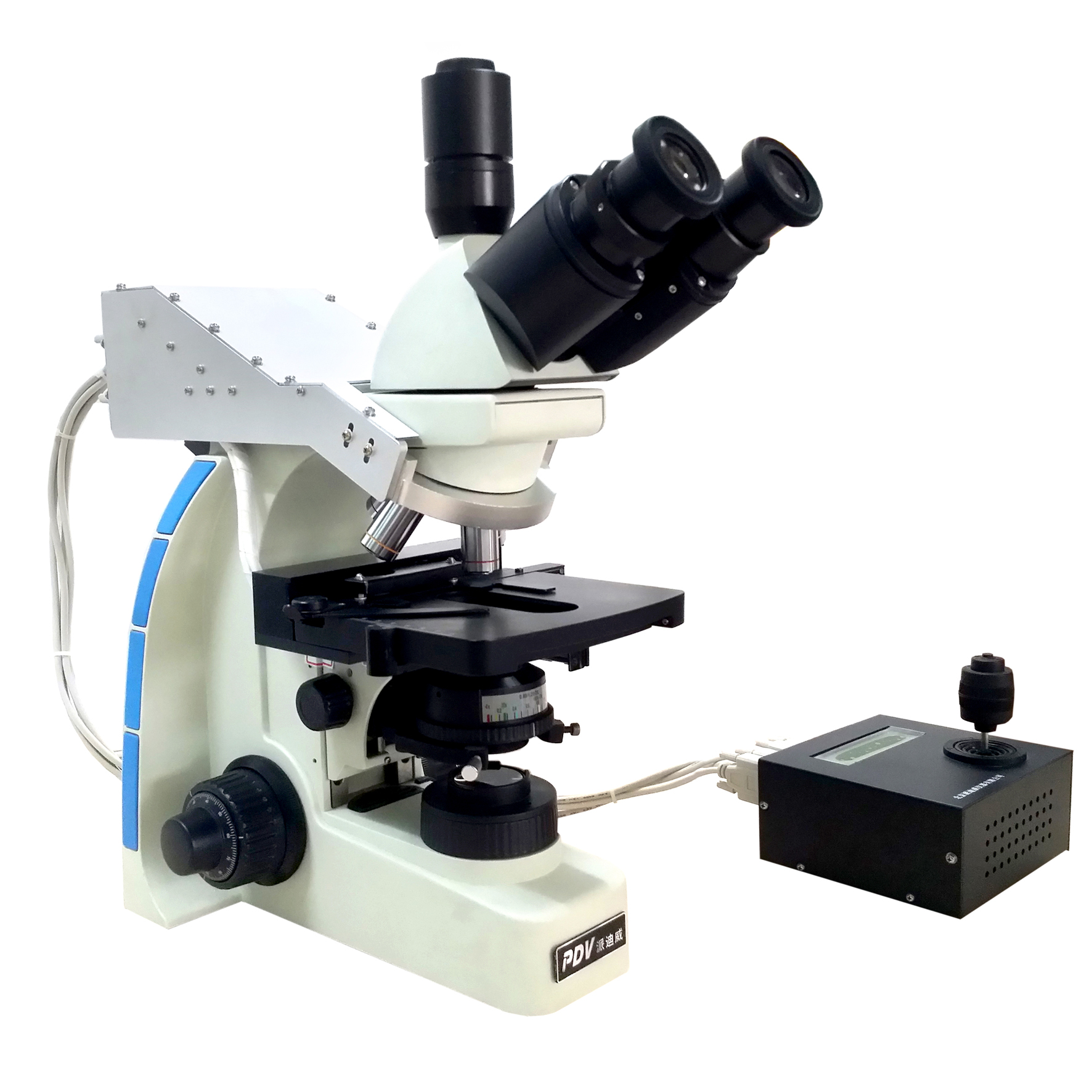

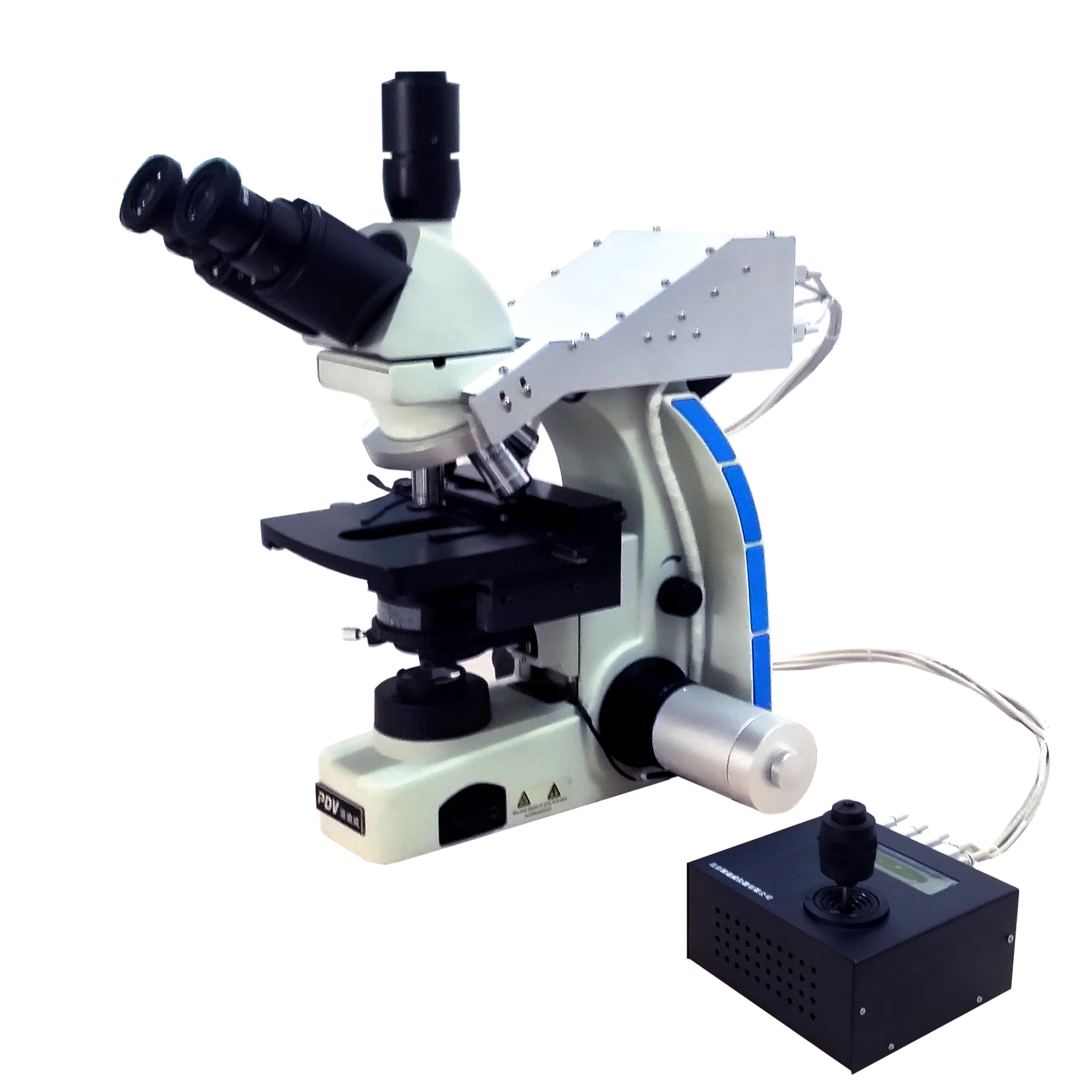

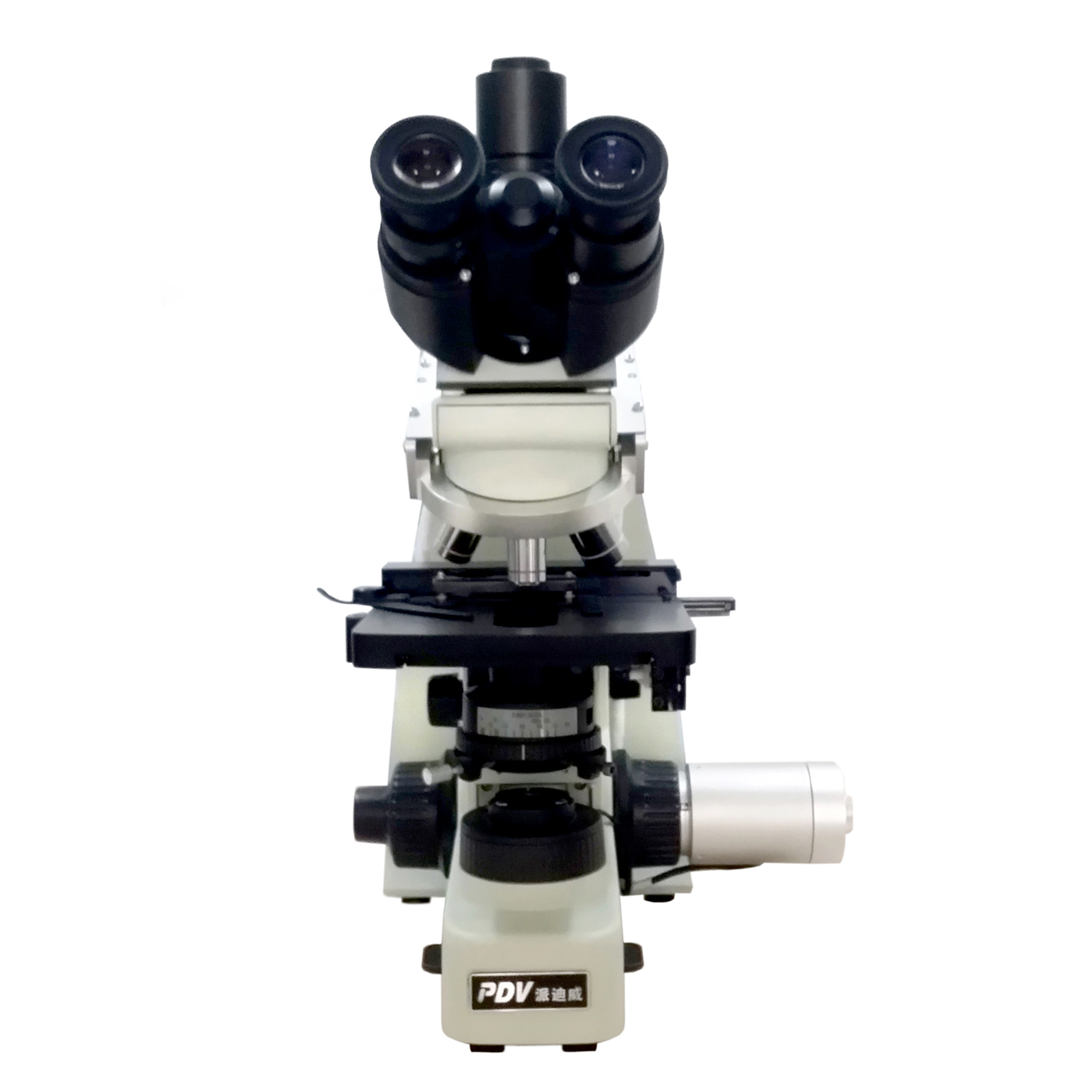

自動聚焦顯微鏡系統
一.概述
自動聚焦顯微鏡系統利用計算機控制顯微鏡物臺的
X/Y/Z 三個空間方向的移動、鏡頭切換和視頻設備，可實現自動聚焦、
圖像顯示和保存等功能。
其工作原理是利用視頻設備，由計算機模擬人工聚焦調節過程調
節顯微鏡，實現聚焦。
聚焦完成后，物臺自動調整到焦平面，這時可通過目鏡或視頻圖
像觀測到目標的實際圖像，還可以由記錄的圖像中觀測到焦平面上下
附近層面的圖像，從而實現對目標的“立體”觀測。
還可以對目標掃描，形成多視場的組圖或基本拼圖。
使用計算機輔助自動聚焦顯微鏡系統可避免人工調節顯微鏡聚
焦的繁瑣工作，簡化操作過程，該系統特別適用于生物標本觀測等領
域的顯微觀測。
二.特點
1．操作簡單明了；
2．控制面板簡潔；
3．軟件無需安裝直接運行即可；
4．所見圖像可即使保存，以備后用；
5．聚焦過程中圖像實時顯示。

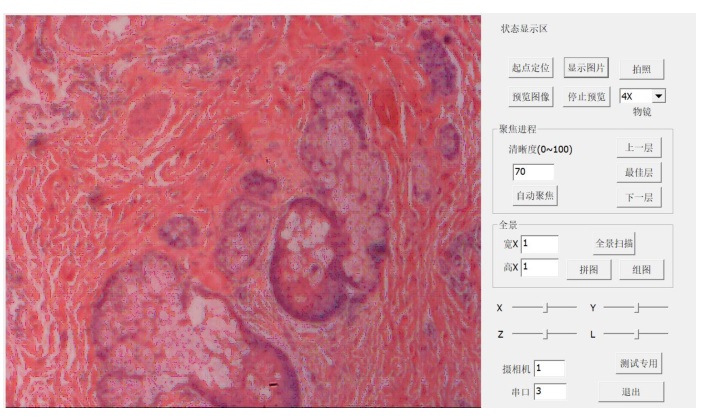

三. 控制面板簡介
1.起點定位。物臺升降、平移到起點位置，物鏡旋轉到第一個鏡頭(一
般為 4X)位置，以后才可以開始“自動聚焦”進程和“物鏡”選擇。
只在上電、軟控制面板重啟后需要“起點定位”，以后可以多次重復
“自動聚焦”和“物鏡”選擇而無需重新“起點定位”。
2.顯示圖片。顯示一張 JPG 圖片。
3.預覽圖像。顯示當前攝像機的實時畫面。
4.停止預覽。停止顯示當前攝像機的實時畫面。
5.拍照。當前的實時畫面保存為 JPG 圖片文件，保存時會彈出文件名
稱選擇對話框，設定保存的文件名稱。
6.物鏡。選擇用于操作的物鏡鏡頭，在下拉菜單里以放大倍數標示。
啟動初值為 4X。
7.清晰度。設定清晰度門限，缺省值為 70。定義為：Z清晰為 100，
Z不清晰為 0，自動聚焦結束后點擊“上一層”，“ZJ層”，“下一層”
可觀測到清晰度門限以上的那些圖像。
8.上一層?！白詣?dòng)聚焦”結束后，顯示當前所顯圖像所在平面的上一
層平面的圖像，物臺并不移動。
9.zj層?！白詣?dòng)聚焦”結束后，顯示焦平面所在的平面的圖像，物
臺并不移動。
10.下一層。“自動聚焦”結束后，顯示當前所顯圖像所在平面的下一
層平面的圖像，物臺并不移動。
11．自動聚焦。開始自動聚焦進程。只能在“起點定位”后才可進
行。聚焦過程中會實時顯示圖像。
12.寬 X。全景圖寬度。以當前顯示的區域?qū)挾鹊谋稊?shù)表示。
13.高 X。全景圖高度。以當前顯示的區域高度的倍數表示。
14.全景掃描。根據設定的全景圖寬度和高度，開始全景掃描進程，
掃描進程中實時顯示圖像。
15.全景組圖。將全景掃描得到的圖像組合成全景圖，并顯示。
16.X,Y,Z,L 滑塊。拖動時載物臺做 X、Y、Z 向移動，物鏡旋轉。
17.攝像機。攝像機號，指定當前使用的攝像機編號。
18.串口。顯微鏡機械控制驅動器使用的 RS232 控制端口號。缺省值
為 3，即使用 COM3。
19．圖像顯示區的鼠標拖動。物臺做相應的 X、Y 運動，使得顯示圖
像隨鼠標的拖動方向移動相同位移，好像把圖片拖動了一樣。過程中
會彈出實時圖像顯示窗，過程結束，該窗關閉。
20．圖像顯示區的鼠標滾輪。物臺做微調升降運動。過程中會彈出
實時圖像顯示窗，過程結束，該窗關閉。
21．測試專用。測試用。
22．退出。退出軟控制面板。
四. 主要技術指標
1.圖像大?。?280X960 點陣；
2.圖像格式：JPG；
3.載物臺Z大位移 X*Y：70mm*50mm；
4.聚焦范圍(Z 向)：大于 2mm；
5.重量：約 5kg；
6.驅動器：四軸步進電機驅動；
7.計算機控制接口：RS232；
8.控制計算機要求：WIN7 以上系統，內存、硬盤大小適當；
9.物鏡：4X、10X、40X、100X；
10.顯微鏡照明光源：220VAC 亮度可調 20W 鹵素?zé)簦?/p>
產品標準配置：1，顯微鏡一臺,2，XY電動平一套 ,3，電動Z軸 4，運動控制一套 5，軟件一套
