型號 | PT-QX10 |
位移軸 | XY軸 |
驅動方式 | 微分頭 |
螺紋類型 | M6、M4 |
耐載荷 | 3kg |
平臺尺寸 | 60mm*60mm |
高度 | 24.5mm |
傾斜角度 | ±5°(x軸) |
旋轉角度 | ±2°(y軸) |
材質 | #7075鋁合金 |
凈重 | 210g |
產品特性
1、PT-QX10具有±2.5°小角度旋轉功能，±5°的傾斜俯仰調節；
2、工作面6mm-4mm螺紋孔規則分布；
3、可整合安裝不同規格的激光光源和光學元件；
4、材質采用工業級#7075鋁合金氧化發黑處理；
5、微分調節軸可精密調整度數;
6、采用彈簧復位可增加靈活性。

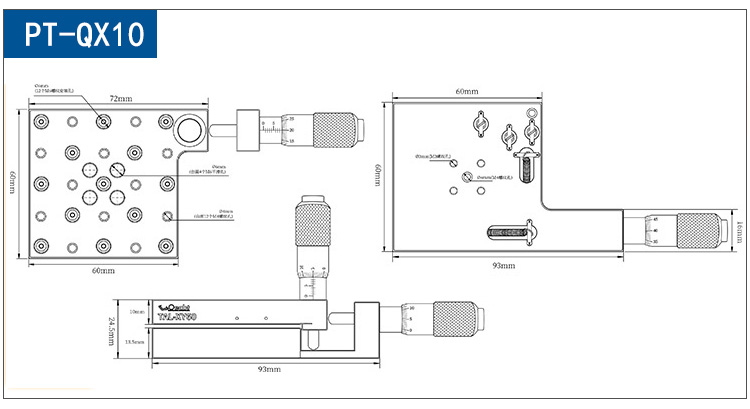

產品尺寸圖：
可以小范圍調整角度(x軸: 土2.5°小角度旋轉調節; y軸:土5°傾斜俯仰調節)，采用微分頭操作，使用方便。
產品底部有安裝螺孔，可以直接連接其他臺面；上下部均有標準孔距的連接孔，方便與其它系列產品組合。
