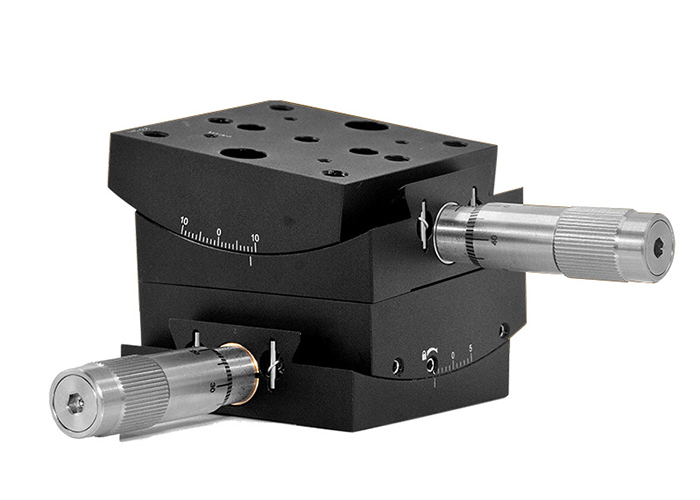

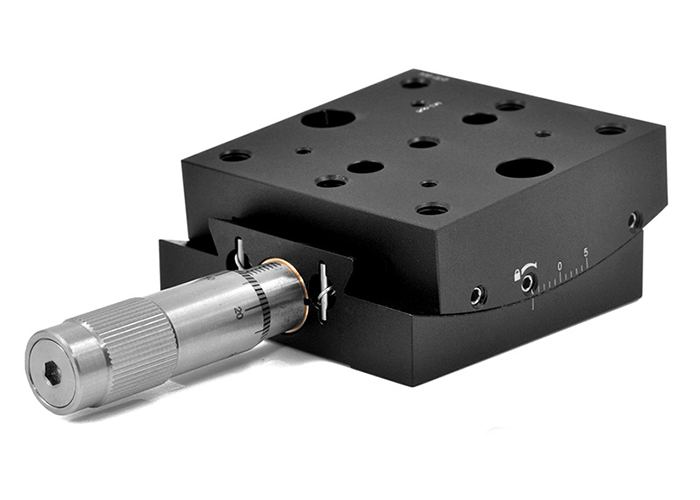

PT-SD82手動角位臺使用驅動器驅動的精密燕尾滑塊和彈簧加載，以減少類似蝸輪驅動平臺中常見的反沖。彈簧加載設計具有可互換執行機構的額外優勢，允許從各種執行機構如精密調整螺釘、差動千分尺或電動執行機構中選擇調整靈敏度。

產品特性

1、無反沖彈簧負載設計，可拆卸互換多種執行機構。

2、可使用側邊安裝的固定螺絲可以將平臺完全鎖定。

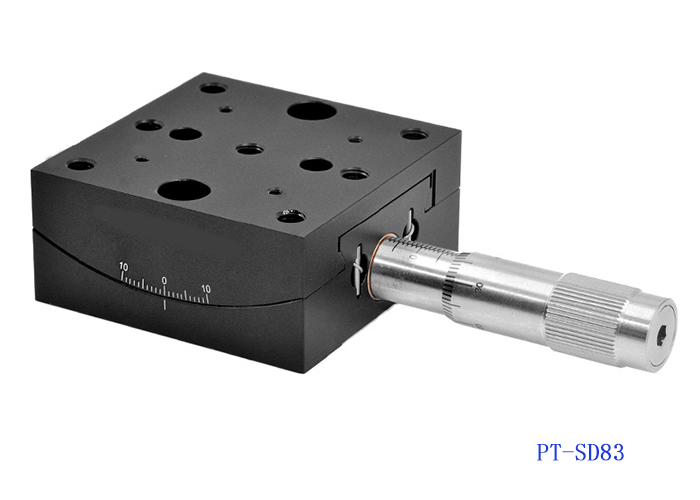

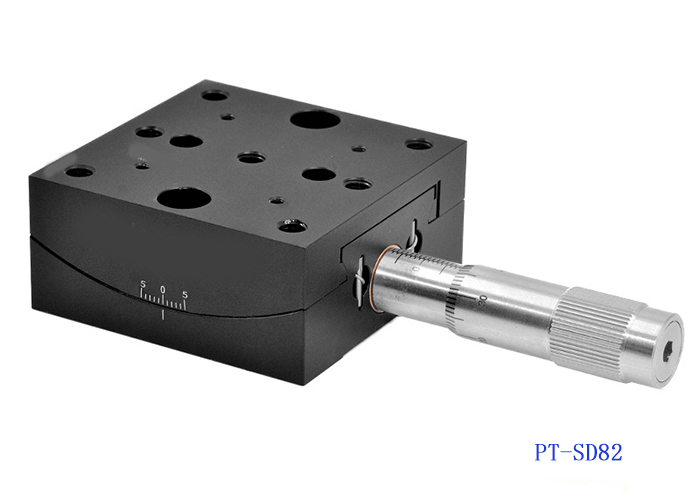

3、與游標測微頭使用時，PT-SD82提供加±5°的旋轉運動，PT-SD83提供±10°的旋轉運動;

4、繞虛擬點的純旋轉運動;

5、邊緣有分度為1°的標記。

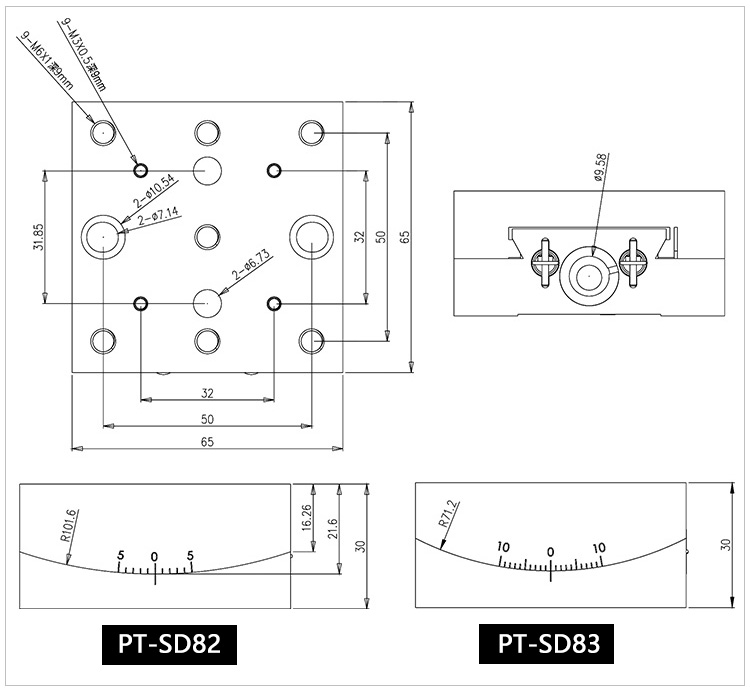

產品尺寸圖

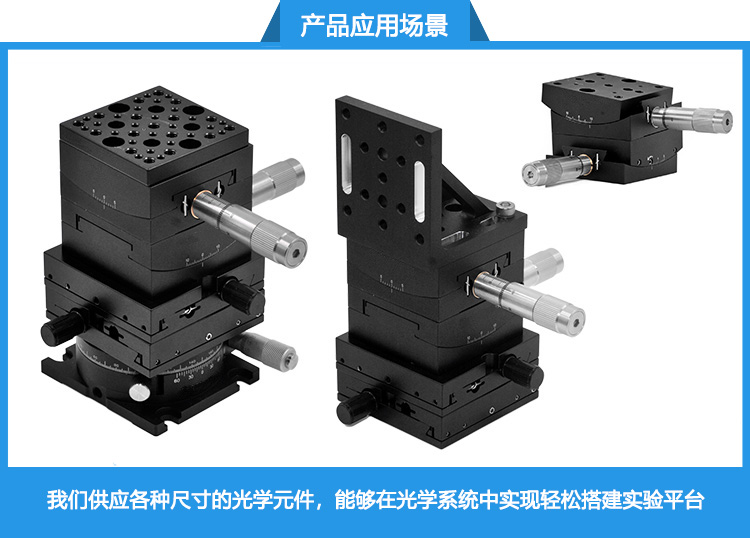

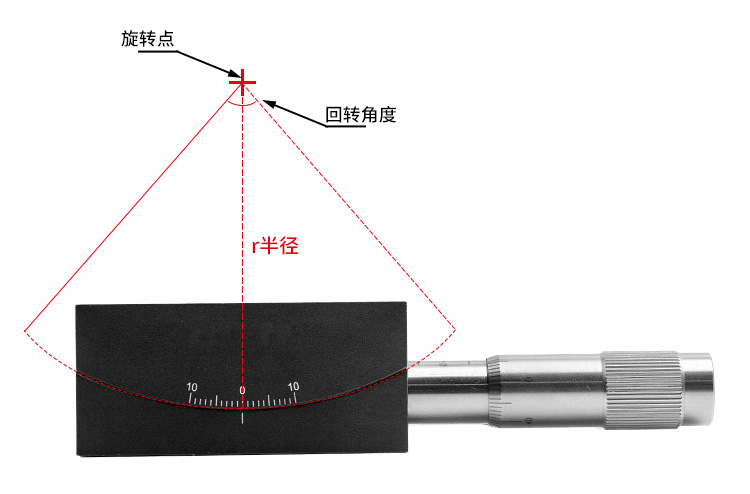

角度位移臺可以在旋轉角度范圍內繞著旋轉點實現無阻礙的純旋轉運動?？蓪盈B的緊湊型設計允許將角度位移臺固定到另一個角度位移臺的上表面，兩個角度位移臺的旋轉點重疊。

PT-SD82：±5°|r=101.6mm； PT-SD83：±10°|r=71.2m

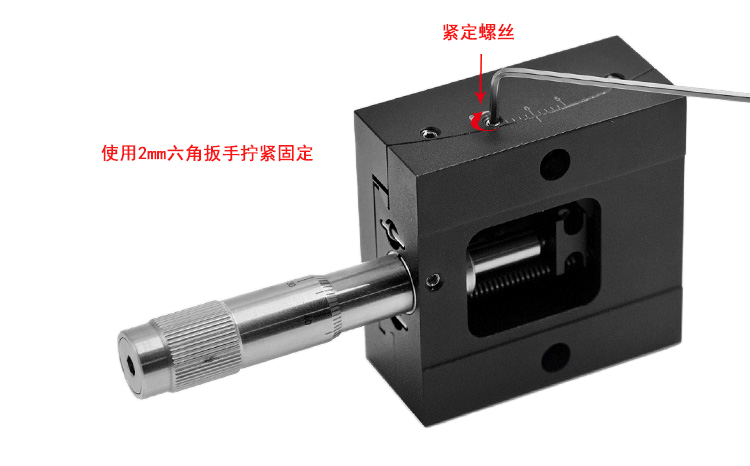

精密的燕尾式設計，結合無反沖的絲桿以及測微頭，增強了頂板的角度定位能力，提供準確和可重復的定位。使用載臺側邊的緊定螺絲可以將平臺鎖定，鎖定位移臺上的運動。

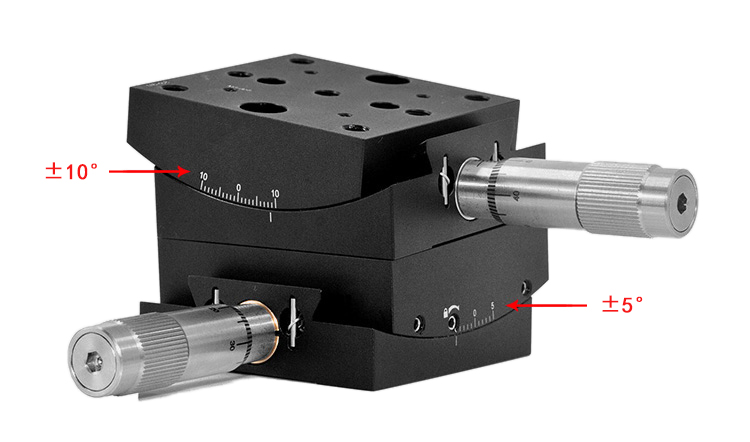

當與游標測微頭-起使用時，PT-SD82的上級支架具有±5°的旋轉運動，PT-SD83的上級支架具有士10°的旋轉運動?？梢允褂幂d臺側面的六角螺絲牢固地鎖定位移臺上的運動。

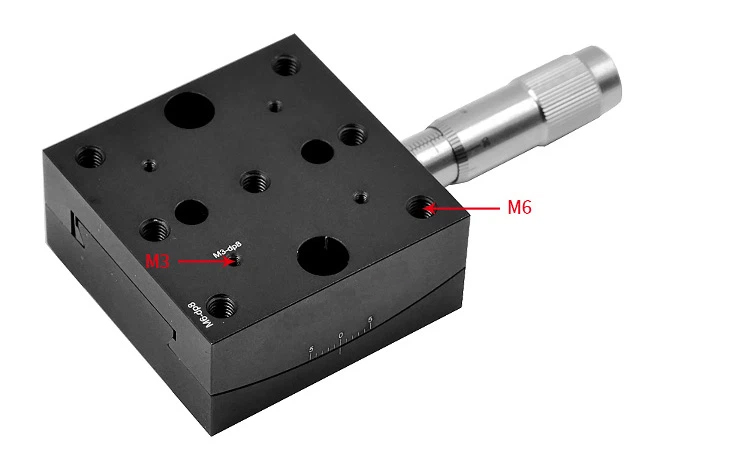

角度位移臺面具有用于安裝的螺紋孔陣列，包括7個M6、4個M3螺紋孔。便于連接光機組件到位移臺上。該系列可通過M6沉頭安裝孔進行堆疊配置，或安裝光學平板上。
