PT-SD304 精密型手動角位臺 分厘卡微分頭手動位移臺

產品名稱: PT-SD304 精密型手動角位臺 分厘卡微分頭手動位移臺

立即咨詢暫無產品下載文件

規格
優勢
運輸
服務
常見問題
注意事項

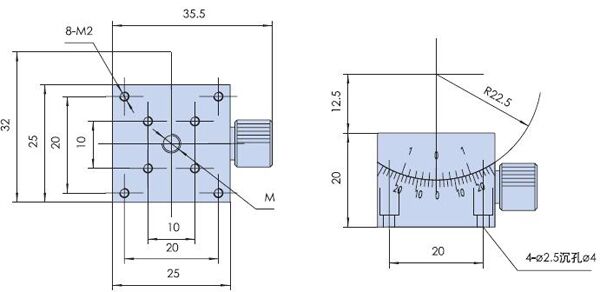

規格:

型號	PT-SD304
臺面尺寸	25mm×25mm
角度范圍	±30°
回轉中心高	12.5 mm
回轉中心偏差	φ0.1 mm
驅動方式	蝸輪蝸桿驅動
導軌形式	精研燕尾導軌
驅動位置	中央驅動
刻度	1°
讀數	12′
調整量	30″(參考)
偏擺	200″
傾斜	200″
承載	2kg
自重	0.21kg
材料	鋁合金
表面處理	陽極氧化黑

產品詳情:

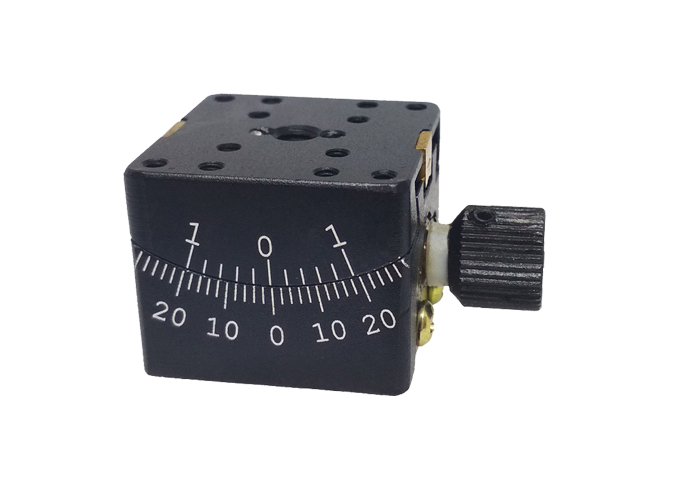

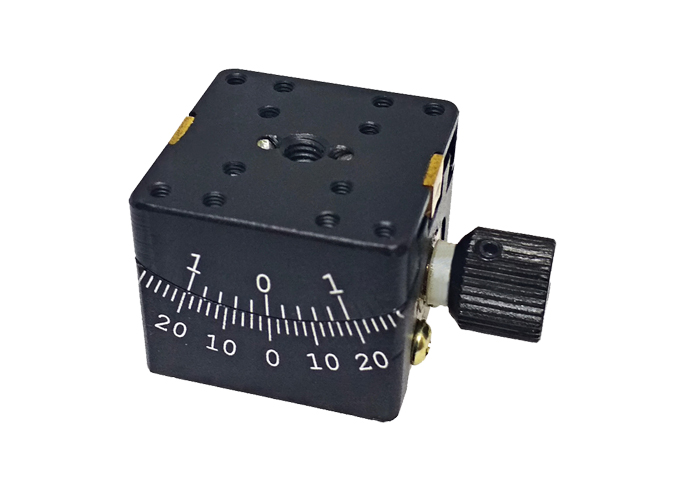

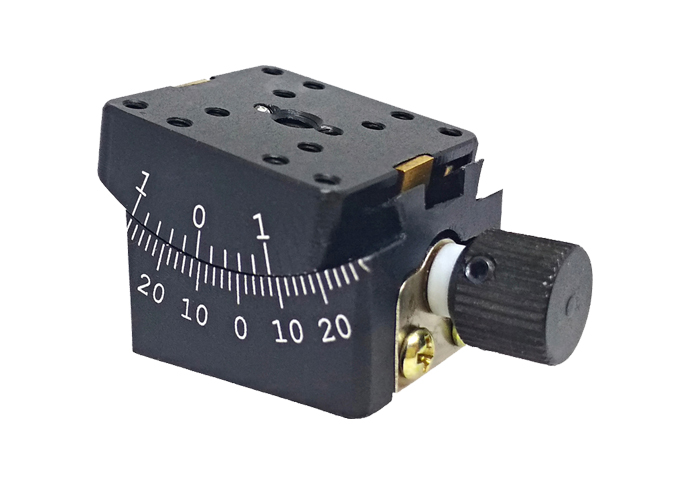

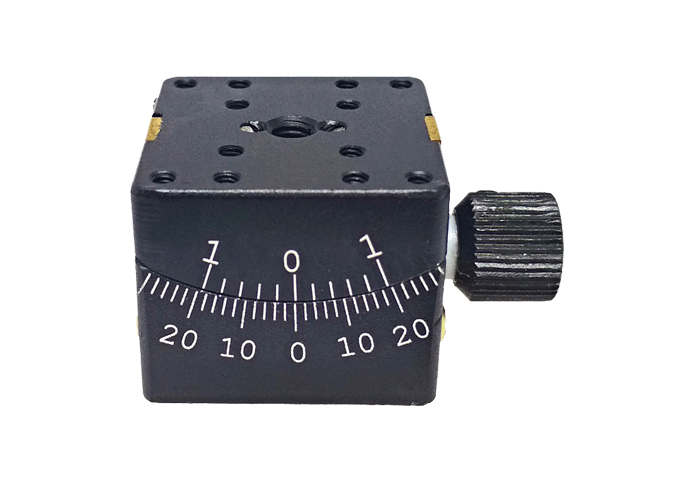

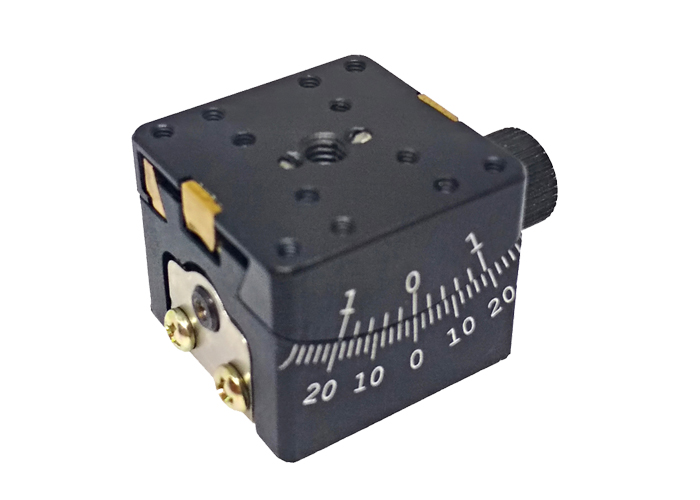

精密型手動角位臺：PT-SD304

產品特性：

※產品提供小角度旋轉調節

※采用可調燕尾導軌，精度高，承載大

※蝸輪副驅動，運動舒適，精密可靠

※臺面運行平穩，偏擺和傾斜較小

※成對設計，疊加后旋轉中心為同一點，可進行正交雙軸同心旋轉調整

※手輪鎖緊，安全可靠
※臺面水平放置，具有標準連接孔，可以和其它系列產品組成多維調整架

PT-SD304 精密型手動角位臺 分厘卡微分頭手動位移臺

服務:

常見問題:

注意事項:

我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們?cè)俅胃兄x你的支持。
