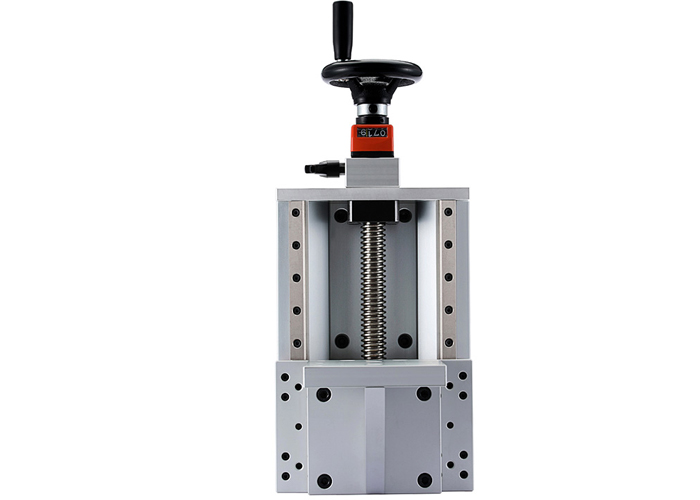

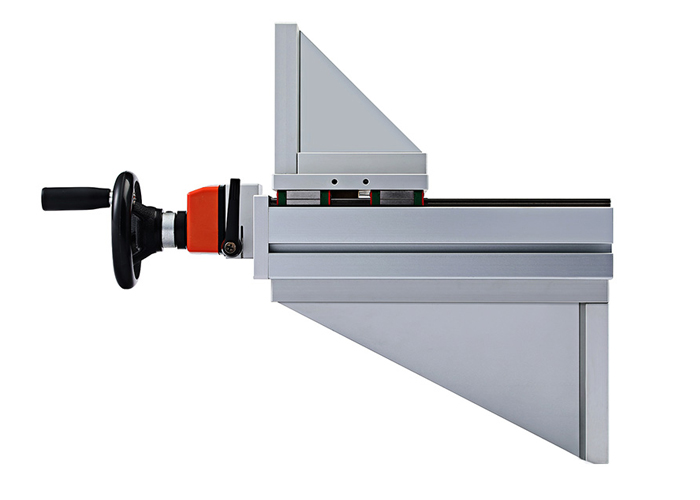

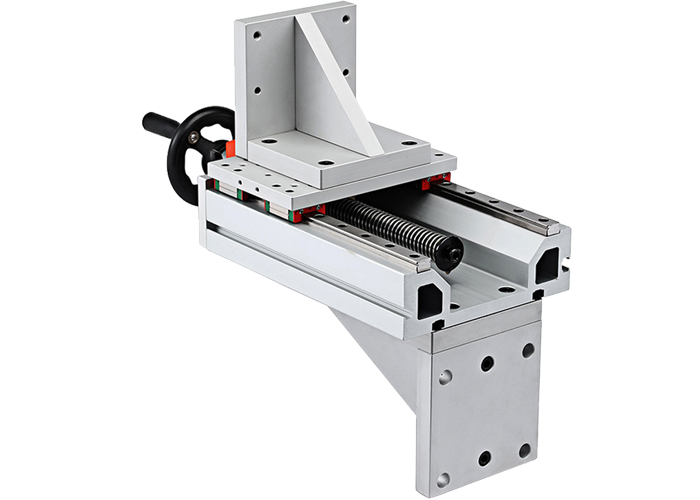

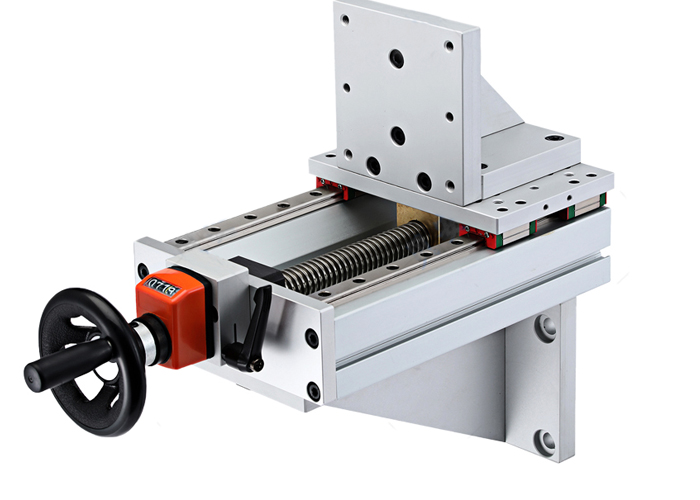

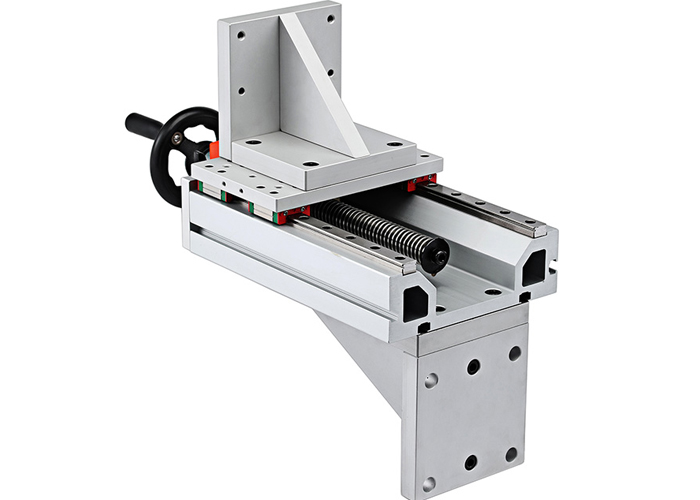

產品特點:
采用鋁合金材質,實現了輕量化;
可根據實際需求選擇工作臺面形狀及手輪類型;
采用直線導軌作為導向結構,實現了高容許力矩;
適用于升降用于,可進行上、下的簡易定位及傳送;
利用其自帶的位置顯示器,可確保上下位置調整的重復精度。

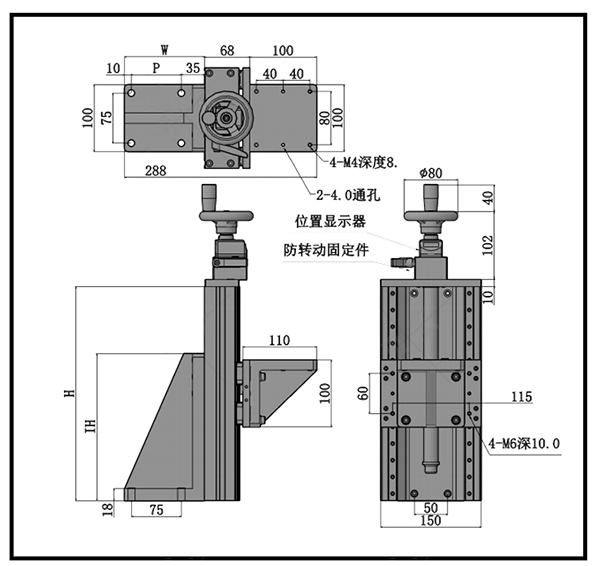

手輪種類 | 升降工作臺 | 主體尺寸 | 有效 行程 | T型 絲桿 | 負載 | 力矩 | W | P | IH | 產品 重量 (kg) | ||||
H(MM) | 直徑 | 螺距 | 主工作加載 | 升降臺加載 | Ma | Mb | Mc | |||||||
A、塑料手輪 B、塑料手輪折疊型 C、喇叭手輪 | 無指定 (有)N(無) | 170 | 60 | 20 | 4 | 290 | 270 | 40 | 40 | 80 | 120 | 75 | 170 | 3.8 |
220 | 110 | 220 | 4.7 | |||||||||||
320 | 210 | 5.2 | ||||||||||||
420 | 310 | 150 | 105 | 350 | 6.8 | |||||||||
470 | 360 | 8.1 |
