型號 | PT-XY125 |
臺面尺寸 | 100mm×100mm |
驅動方式 | 測微頭 |
驅動位置 | 中央驅動 |
行程 | 12.5mm |
刻度 | 0.01mm |
調整量 | 0.002mm |
導軌形式 | 交叉滾柱導軌 |
承載 | 40kg |
直線度 | 5μ |
偏擺 | 25″ |
俯仰 | 15″ |
臺面平行度 | 10μ |
運動平行度 | 15μ |
自重 | 1.3kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化染黑 |

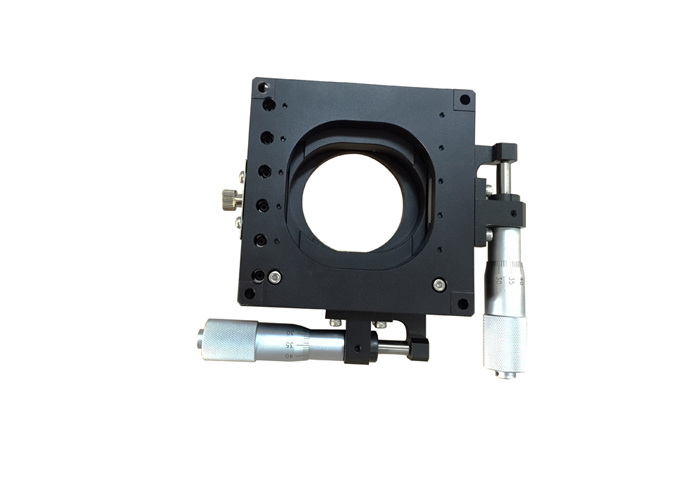

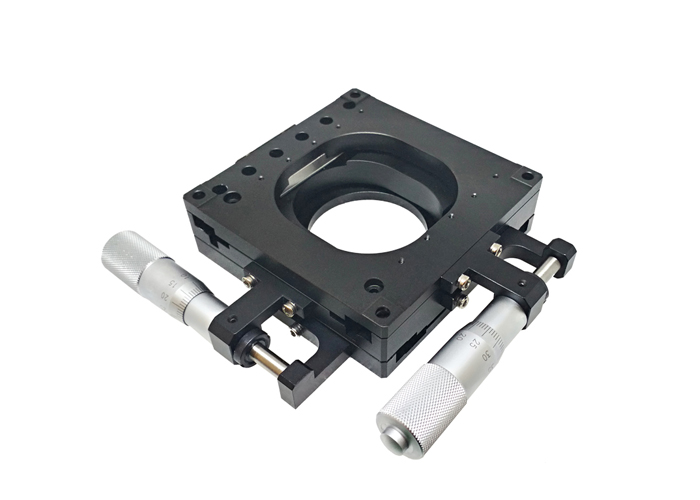

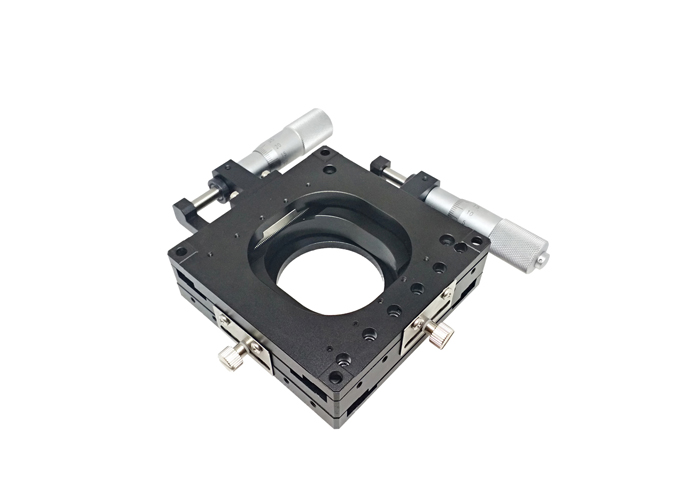

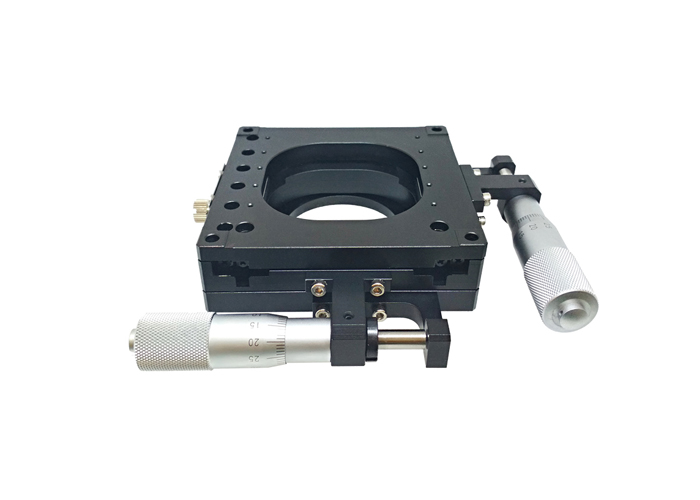

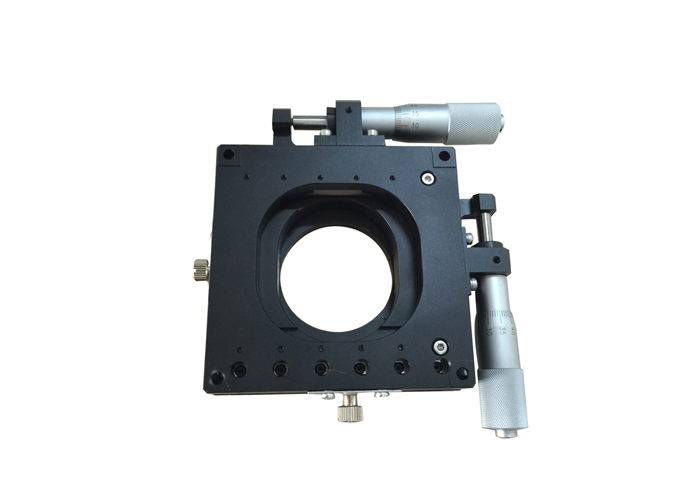

高精度型手動平移臺：PT-XY125
產品特點：
■硬鋁材質精密加工，表面陽極氧化染黑。
■采用高精度交叉滾柱導軌，提升精度，承載較大，壽命長。
■高精度基座和臺面，提高平移臺的直線度、偏擺、俯仰以及運動平行度。
■位移調整采用測微頭或差動測微頭驅動。
■高精度小分辨率測微頭保證產品在納米級的微位移調整。
■測微頭在平移臺中央放置，操作方便。
■采用彈簧復位，用于消除軸向間隙。
■臺面和底座分布標準孔距的安裝孔，方便安裝和組合。
■可與其它系列位移臺組成多維調整架。
■可選配加裝光柵尺顯示移動微小位移量。

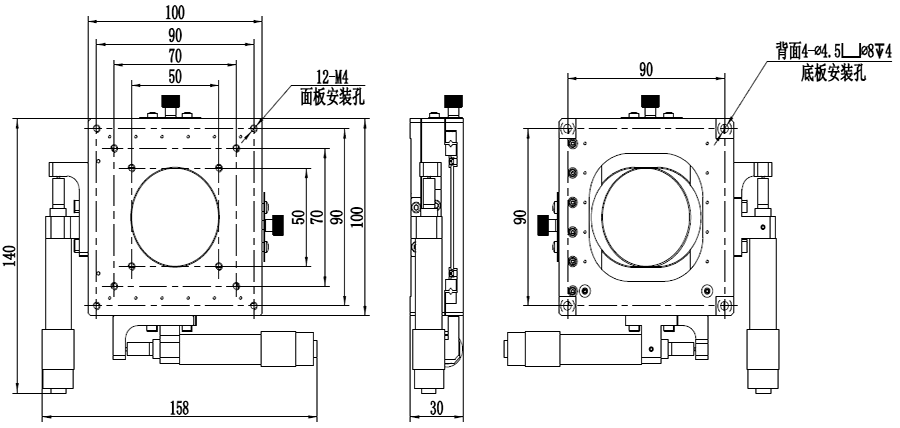

高精度型手動平移臺PT-XY125 產品尺寸圖：
