型號 | PT-SD104P | |
參數說明 | 行程 | 13mm |
驅動方式 | 螺紋副 | |
驅動位置 | 中央驅動 | |
臺面尺寸 | 34mm×34mm | |
直線度 | 20μ | |
偏擺 | 80″ | |
俯仰 | 60″ | |
臺面平行度 | 30μ | |
運動平行度 | 30μ | |
刻度 | 10μ/0.5μ | |
精度 | 3μ/1.5μ | |
調整量 | 2μ/0.1μ | |
導軌形式 | 交叉滾柱導軌 | |
承載 | 2kg | |
自重 | 0.05kg | |
材料 | 硬鋁 | |
表面處理 | 陽極氧化發黑 | |

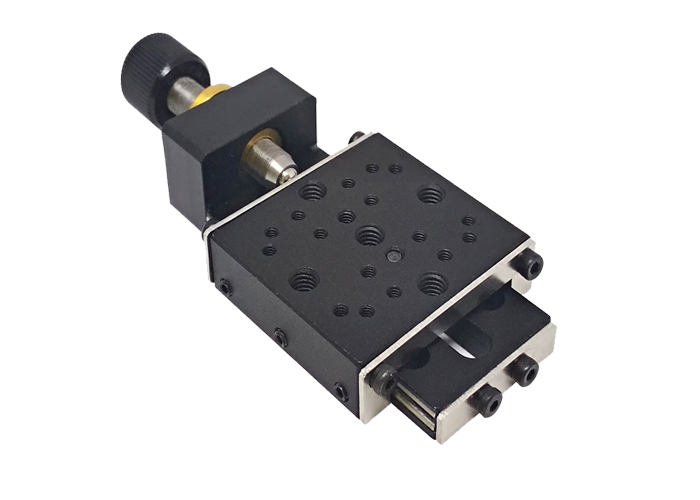

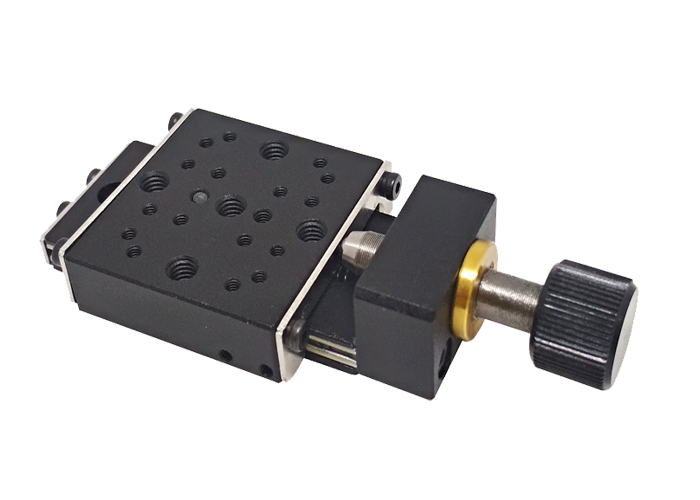

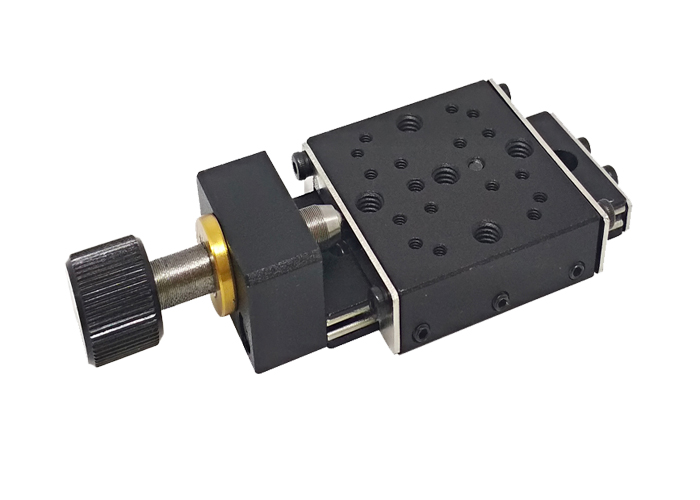

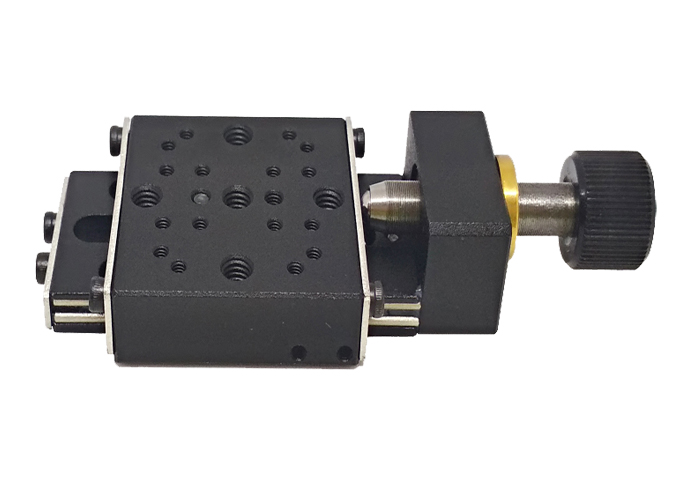

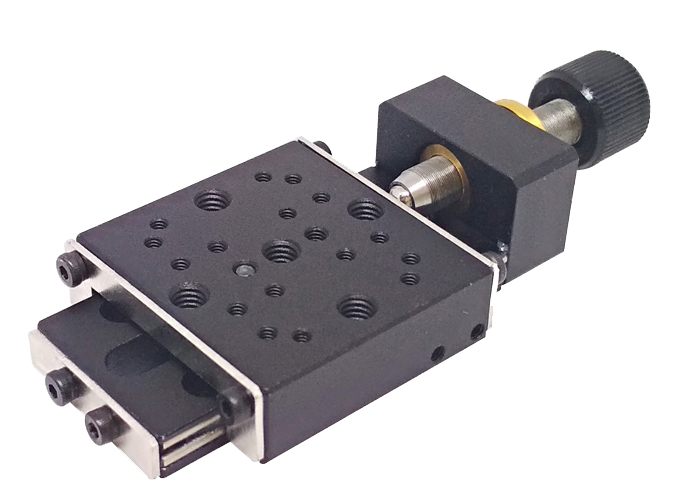

螺紋副型手動平移臺：PT-SD104P
產品特性：
※導軌為鋼絲導軌，承載較輕。
※精密加工的基座和臺面，使臺子的運行直線度，偏擺，俯仰，運動平行度在一定精度范圍內。
※位移調整采用精研微調螺紋副驅動。
※微小調整量臺面的微量進給。
※微調螺紋副在平移臺中心放置，操作方便。
※采用彈簧復位，消除軸向間隙。
※臺面和底座分布標準孔距的安裝孔，方便安裝和組合。
※可與其他系列位移臺組成多維調整架。
