型號 | PT110-25-65 | PT110-25-60 |
臺面尺寸 | 65mm×65mm | 60mm×60mm |
驅動方式 | 測微頭 | 測微頭 |
驅動位置 | 中央驅動 | 中央驅動 |
行程 | 25mm | 25mm |
調整量 | 1μ | 1μ |
導軌形式 | 線性滾珠走精磨鋼棒 | 線性滾珠走精磨鋼棒 |
承載 | 8kg | 8kg |
直線度 | 20μ | 20μ |
偏擺 | 80° | 80° |
俯仰 | 60° | 60° |
臺面平行度 | 30μ | 30μ |
運動平行度 | 30μ | 30μ |
自重 | 0.4kg | 0.4kg |
材料 | 硬鋁 | 不銹鋼 |
表面處理 | 陽極氧化染黑 | 本色 |

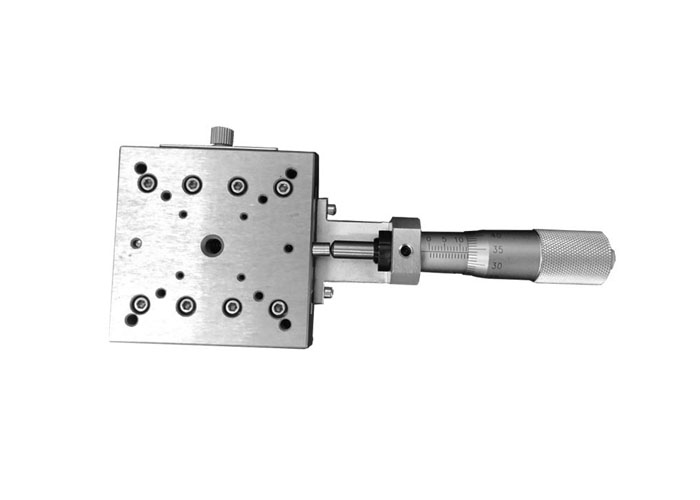

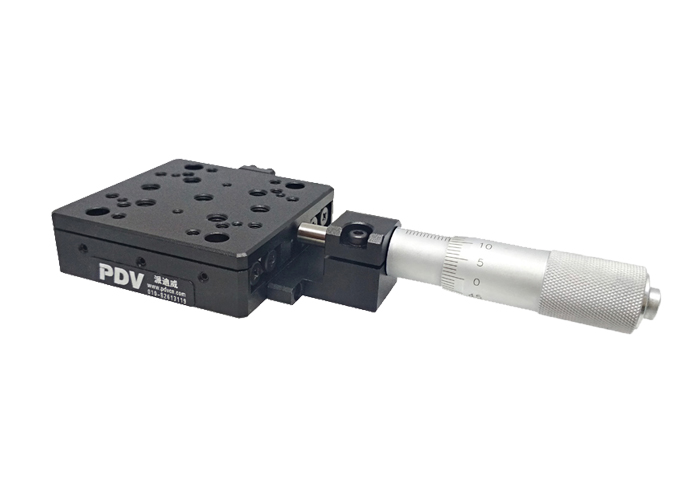

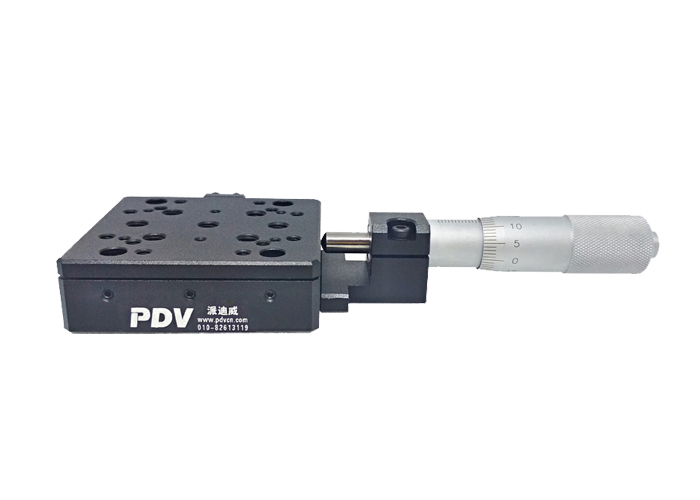

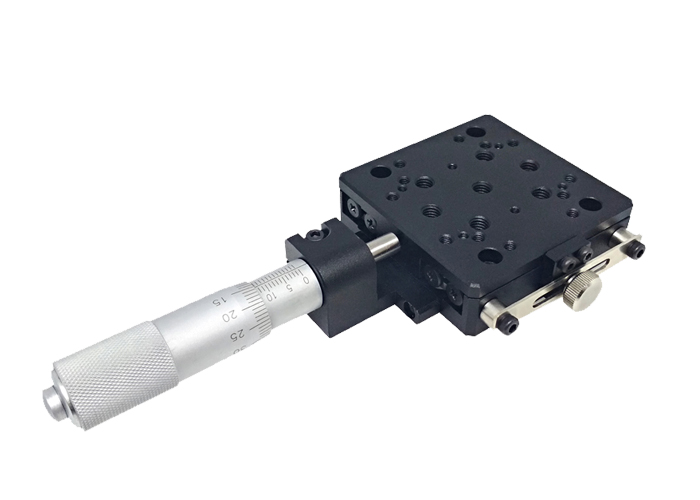

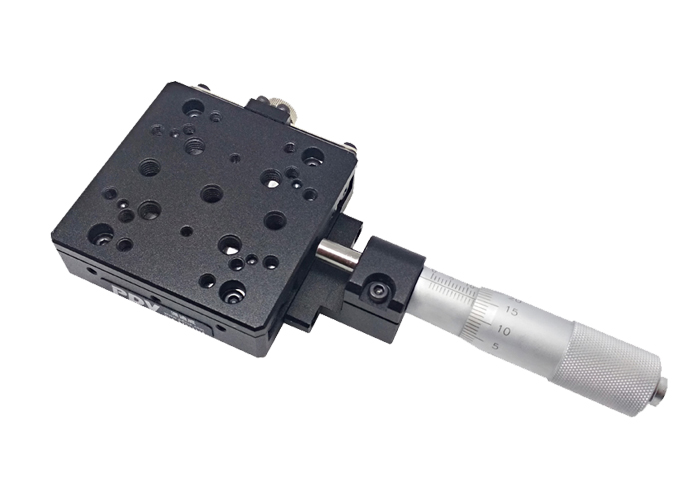

精密型手動平移臺：PT110-25-65/PT110-25-60
■特點：
■導軌為線性滾珠走精磨鋼棒，承載較輕
■精密加工的基座和臺面，使臺子的運行直線度，偏擺，俯仰，運動平行度在一定精度范圍內
■位移調整采用測微頭驅動
■微小調整量保證臺面的微量進給
■測微頭在平移臺中心放置，操作方便
■采用彈簧復位，消除軸向間隙
■臺面和底座分布標準孔距的安裝孔，方便安裝和組合
■可與其它系列位移臺組成多維調整架

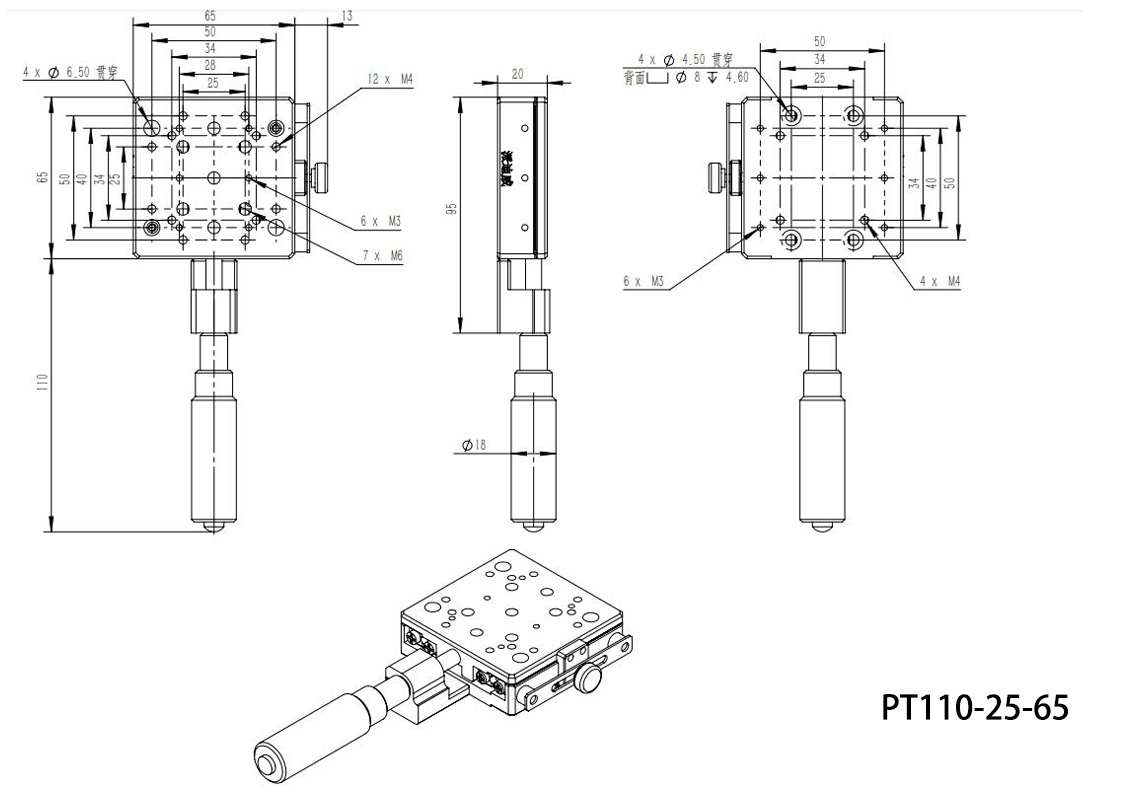

產品尺寸：
