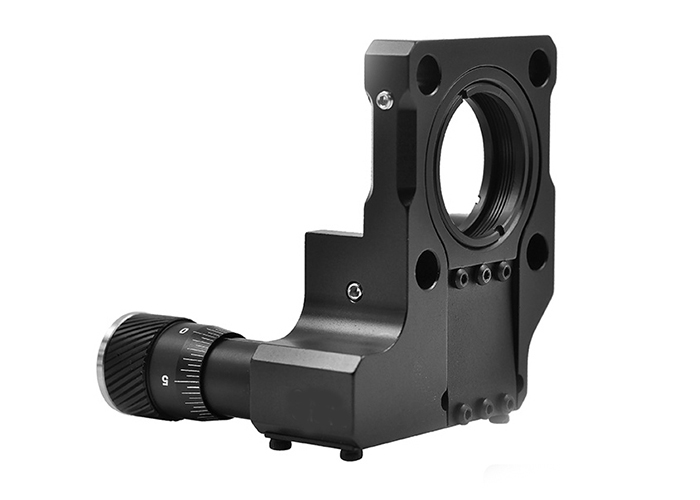

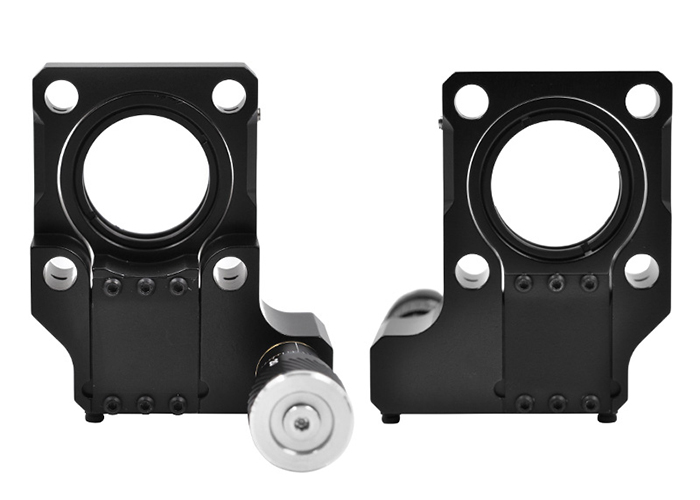

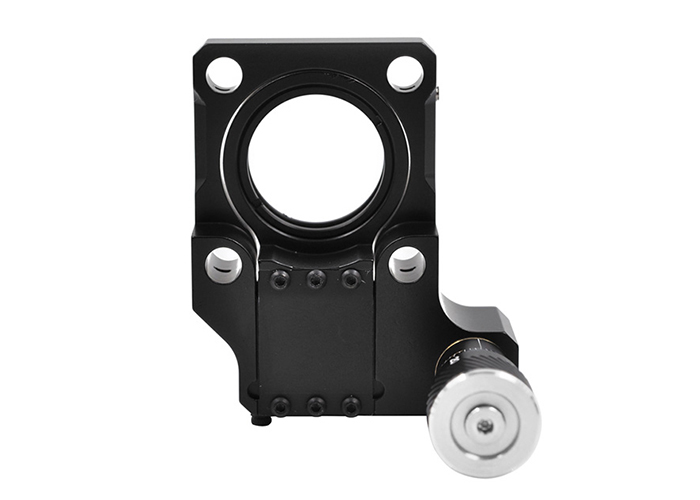

Z軸平移安裝座 PT-SD87

產品特性

1、可安裝厚度不超過0.28英寸(7.1mm)?1英寸光學元件。

2、帶標尺精密測微驅動器平移以1μm為分度，可調行程1.2mm(0.047英寸);

3、安裝孔SM1螺紋(1.035"-40)兼容SM1螺紋透鏡套管，采用卡環轉接件可安裝物鏡；

4、平移安裝座在30mm籠式系統內提供可重復的Z軸行程。

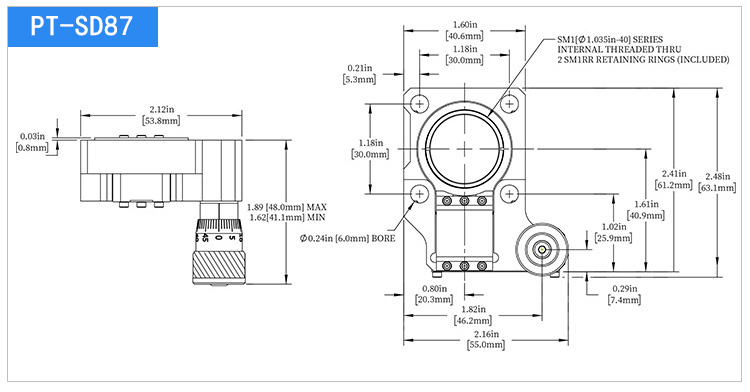

產品尺寸圖

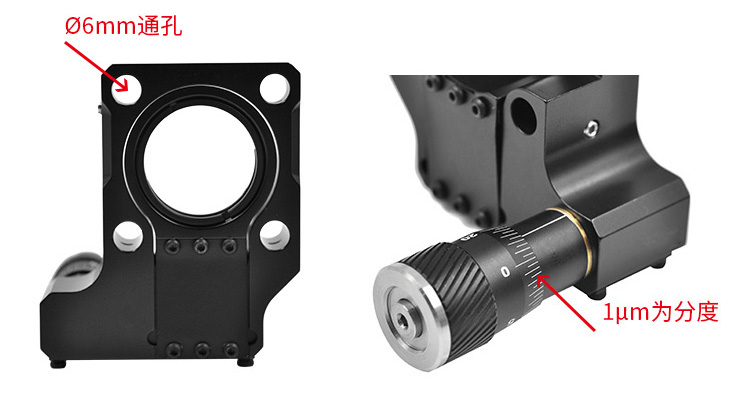

帶標尺制動器旋鈕以1μm為分度，?6mm通孔兼容M6接桿。

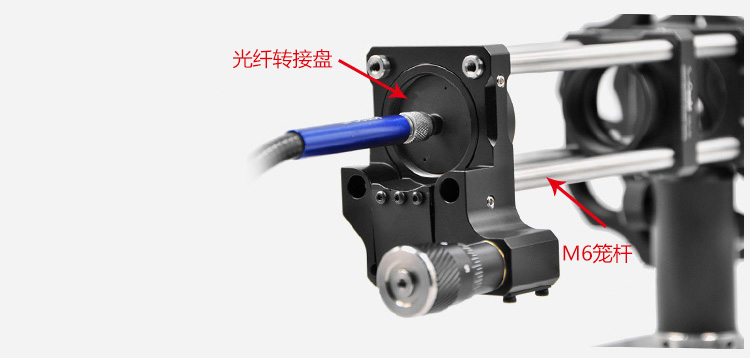

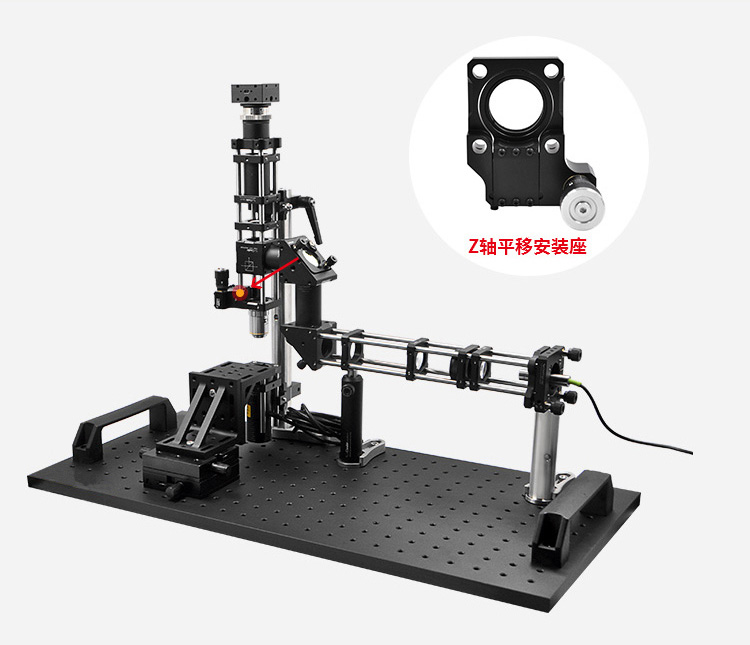

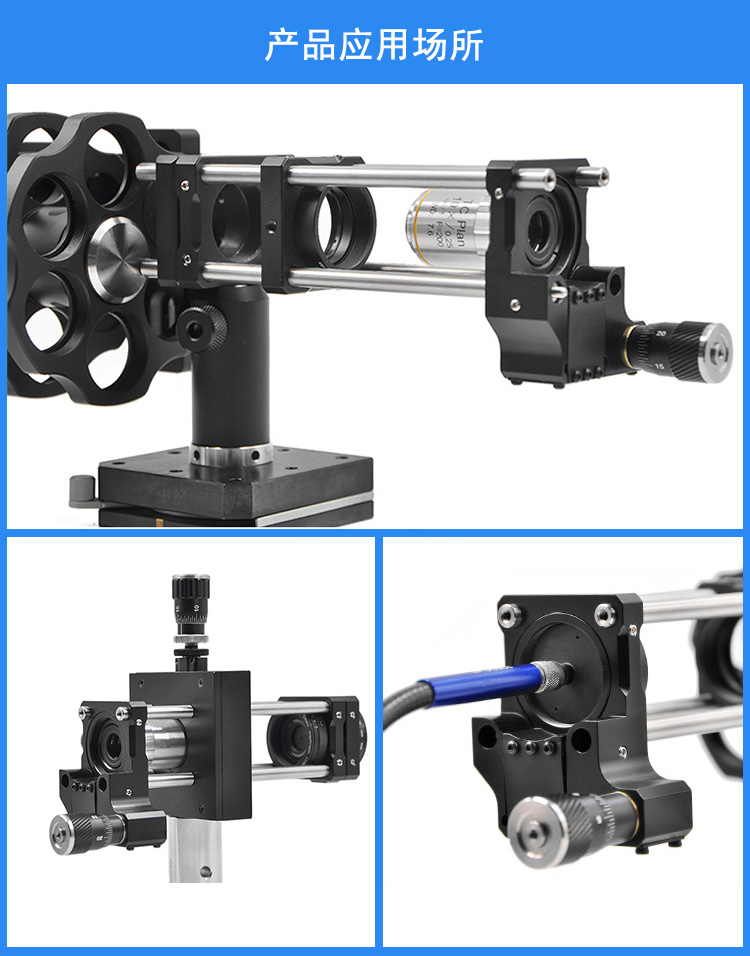

光纖安裝采用光纖轉接圓盤完成，PT-SD87在應用中可以平移補償對焦誤差，或者用于需要沿光軸精密調節的應用?？蓱?yīng)用于空間濾波系統中。

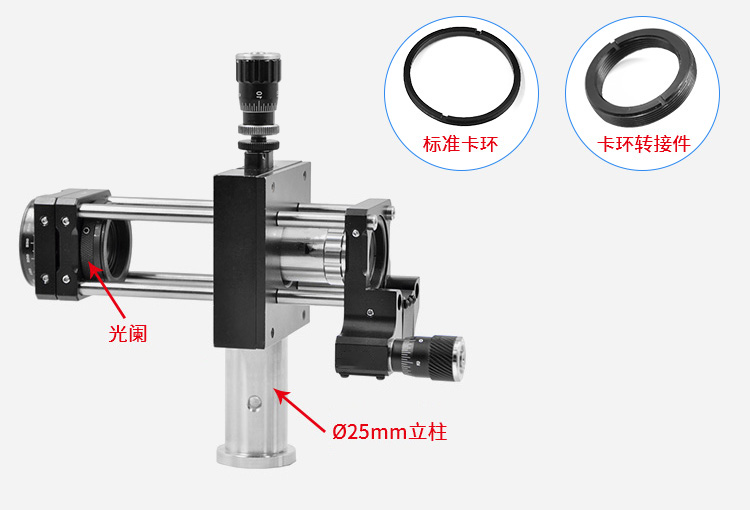

采用卡環轉接件可安裝物鏡。
