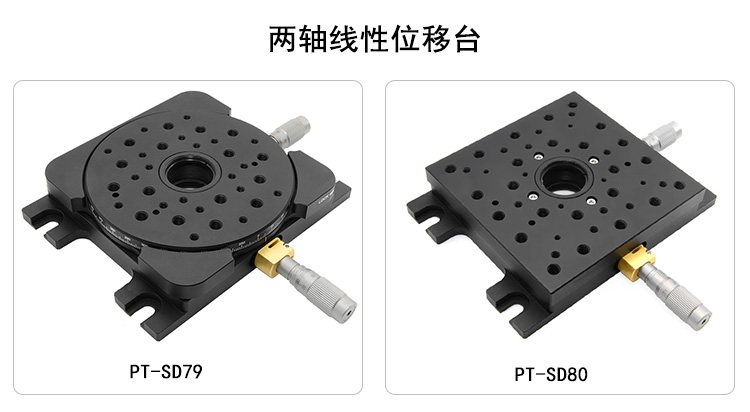

PT-SD79兩軸位移臺 產品特性

1、雙軸旋轉位移臺，帶旋轉平臺和可拆卸的無孔頂板;

2、 360°的連續旋轉;

3、沿著X軸和Y軸具有13mm的線性行程;

4、帶SM1(1.035"-40)螺紋中心孔，附帶2個卡環;

5、從底部到安裝平面高度為25.4mm，到無孔頂板高度32.2mm;

6、附帶定位銷用于在平臺的通孔上對準標準載玻片。

PT-SD80兩軸位移臺 產品特性

1、雙軸線性位移臺，帶方形螺紋平臺;

2、沿著X軸和Y軸具有13mm的線性行程;

3、帶SM1(1.035"-40)螺紋中心孔，附帶2個卡環;

4、從底部到安裝平面高度為25.4mm;

5、附帶定位銷用于在平臺的通孔上對準標準載玻片。

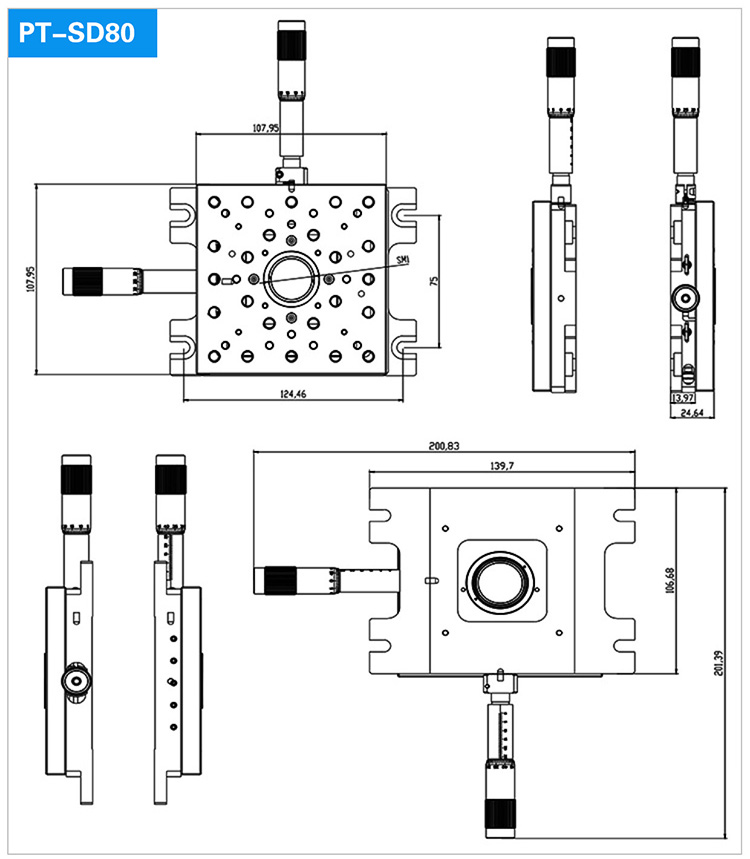

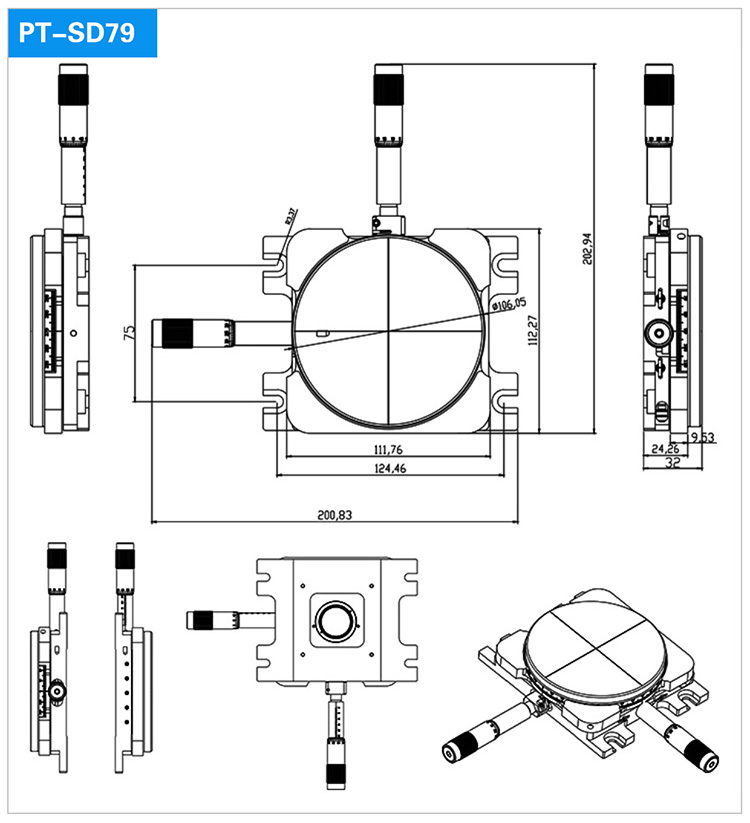

產品尺寸圖

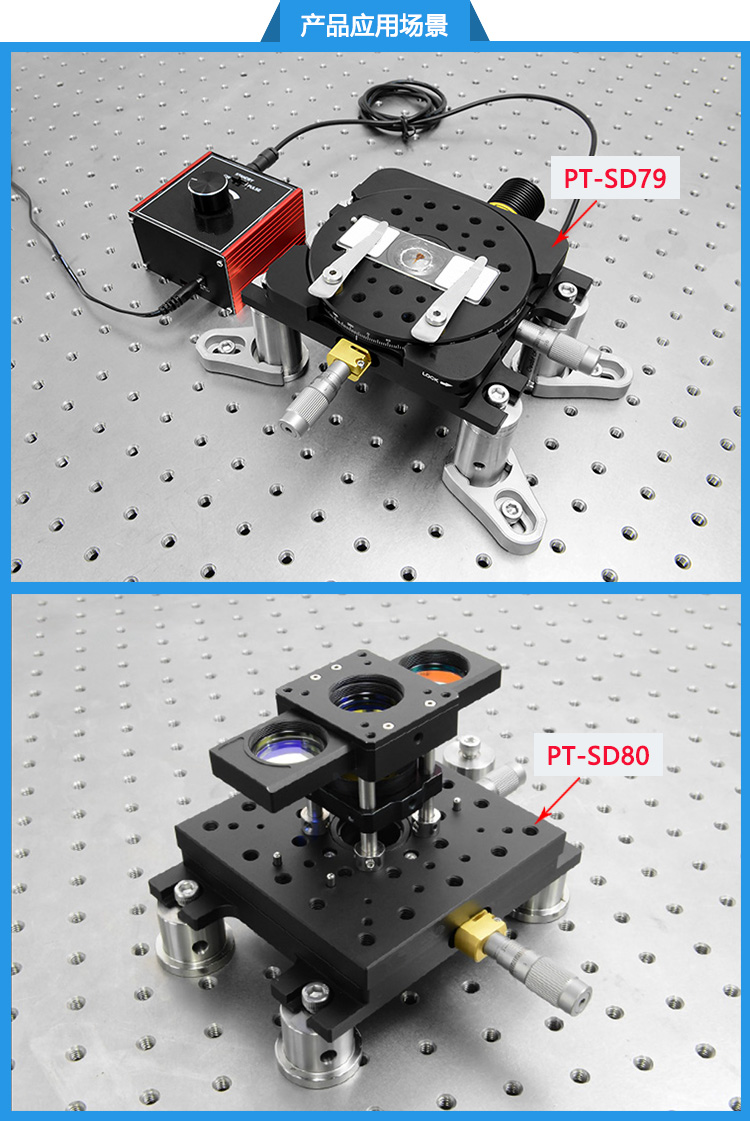

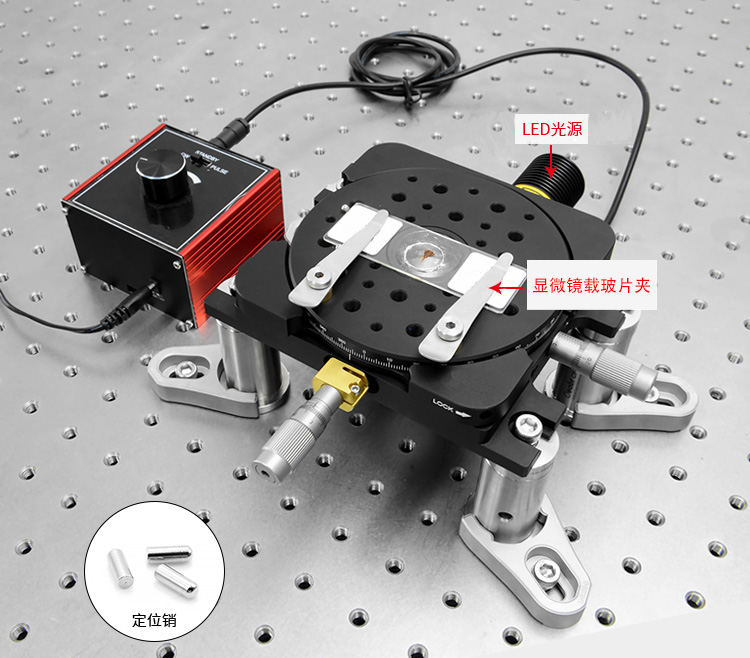

兩軸線性位移臺沿X軸和Y軸測微頭提供13mm的行程，分度為10μm。且中心有一個SM1螺紋(1.035"-40)螺紋孔,非常適合要求從樣品底部照明的成像應用。搭配顯微鏡載玻片夾,設計用于夾持各種尺寸的顯微鏡載玻片和測試靶。(利用附帶的3個定位銷，便于操作或者定位載玻片。)

位移臺在X軸和Y軸的移動不會影響中心螺紋孔。該位移臺通過驅動器上的彈簧固定位置，因此不需要鎖定螺絲。

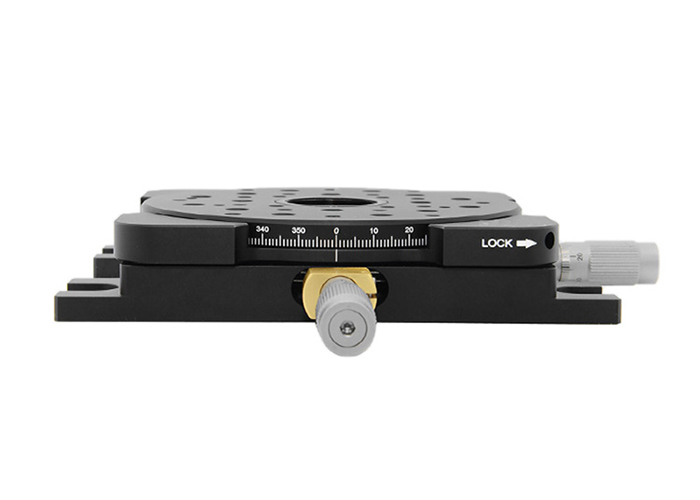

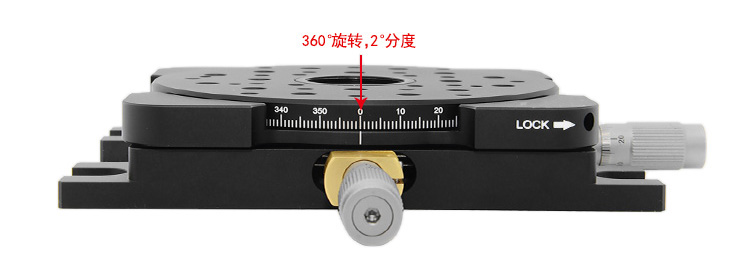

PT-SD79位移臺旋轉臺面尺寸?106.1mm，外邊緣的360°連續角度刻度便于用戶設置位移臺的角度方向，分度2°。標識“LOCK”處可用2mm六角鎖定螺絲鎖定旋轉位置。鎖定旋轉軸不會妨礙沿著X軸和Y軸的平移。

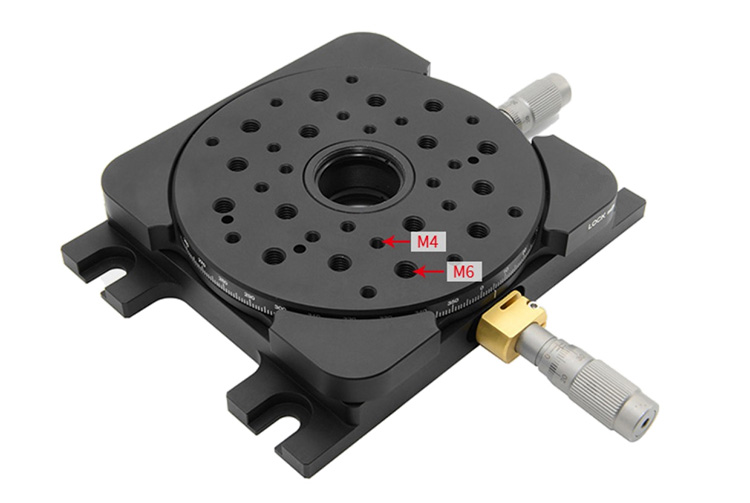

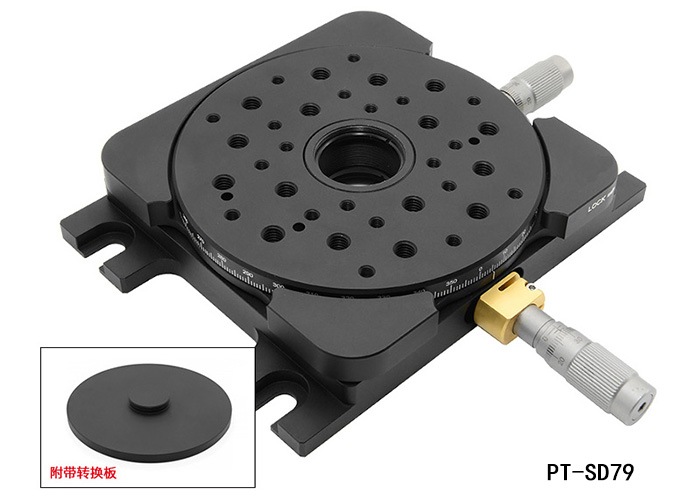

位移臺上還有一系列M6、M4螺紋孔陣列，以便安裝樣品和組件。同時附帶一塊轉換板以將螺紋孔表面轉換為平面，便于用戶將位移臺的螺孔表面轉換成平坦表面。

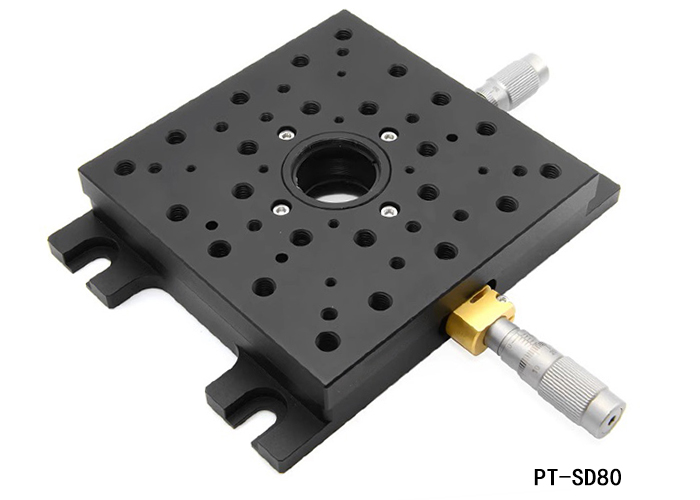

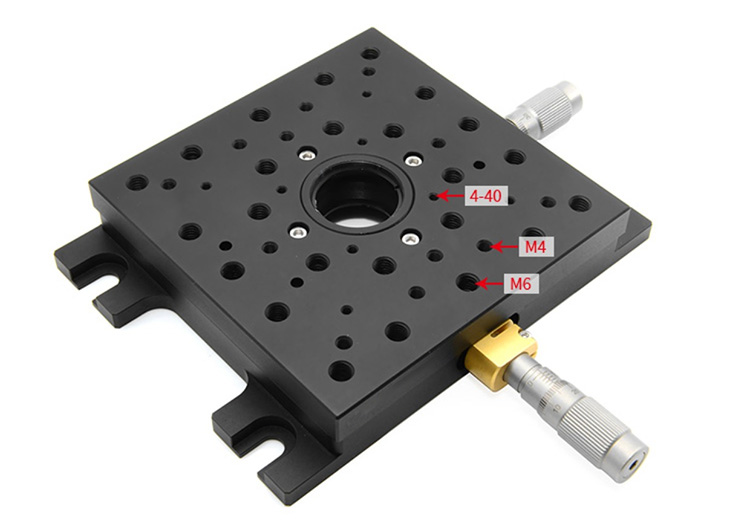

PT-SD80位移臺方形臺面尺寸為108.0* 108.0mm,除了SM1螺紋通孔之外,位移臺上還有一系列M6、 M4和4-40螺紋孔陣列， 以便安裝樣品和組件。中心螺孔周?chē)?個4-40螺紋孔用于我們的30mm或60mm籠式系統集成。
