產品參數為電性能參數
產品型號 | PP110-30 | PP110-50 | PP110-75 | ||
結 構 描 述 | 行程 | 30mm | 50 mm | 75 mm | |
臺面尺寸 | 90×90mm | 90×110mm | 90×110mm | ||
螺桿規格 | 研磨絲桿（導程1 mm） | ||||
導軌 | 精密交叉滾柱導軌 | ||||
步進電機(1.8°) | 42BYG | ||||
主體材料 | 鋁合金 | ||||
表面處理 | 陽極氧化發黑 | ||||
臺面承載 | 15kg | 20 kg | |||
重量 | 1.25kg | 1.4kg | 1.7kg | ||
精 度 描 述 | 分辨率 | 5μ（無細分） 0.25μ（20細分） | |||
速度 | 10mm/sec | ||||
重復定位精度 | 5μ | ||||
定位精度（選配光柵） | 10μ | ||||
直線度 | 8μ | 12μ | |||
運動平行度 | 15μ | ||||
俯仰 | 25″ | ||||
偏擺 | 20″ | ||||
回程間隙 | 2μ | ||||
丟步 | 2μ | ||||
附 件 描 述 | 可加裝限位開關和光耦開關 | ||||
可加裝光柵尺(G) | |||||
可換裝伺服電機(D) | |||||

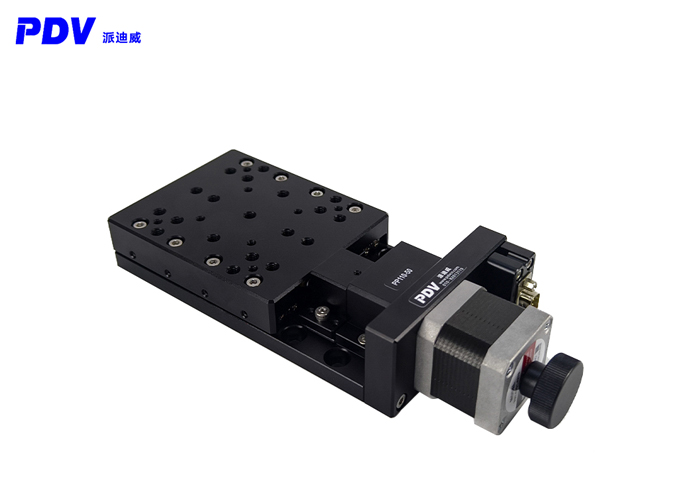

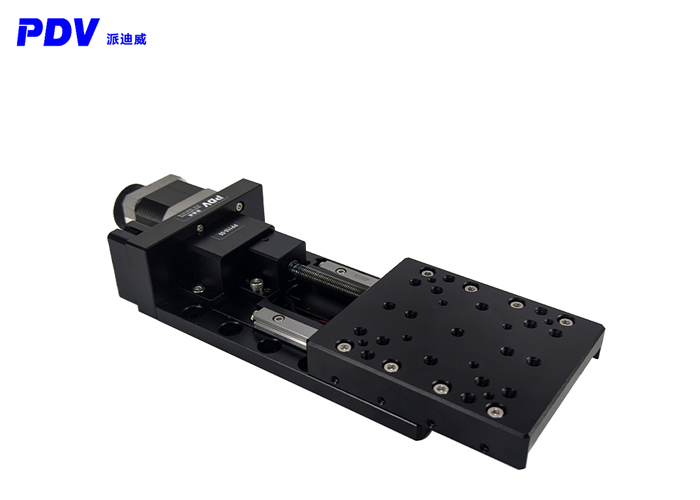

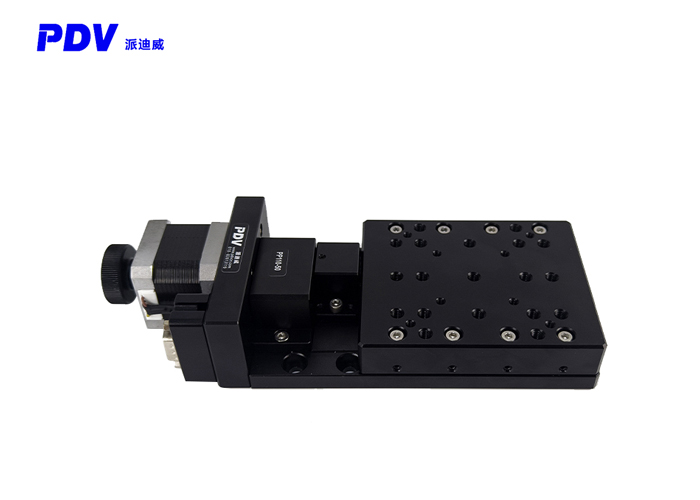

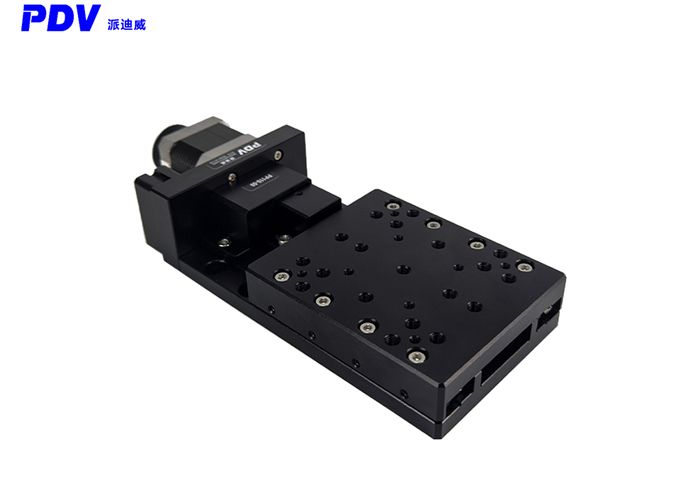

精密型電動平移臺（交叉滾柱）：PP110-（30-75）
產品特性：
■標配步進電機，公司ZD-KZ系列運動控制器可對其實現自動化控制
■產品結構小巧輕薄，適合與輕載，低速使用，科學試驗使用
■高品質精磨絲杠驅動，小導程，相同細分數可達到高的分辨率
■導軌采用交叉滾柱導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用
■精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
■步進電機和研磨絲桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
■配有手輪，方便調試
■兩端裝有零位和限位開關，方便準確定位和保護產品
■底座有標準孔距的螺紋孔和通孔，方便安裝固定
■可換裝伺服電機，光柵尺，接受產品的改制和量身定制
■裝伺服電機，光柵尺，接受產品的改制和量身定制

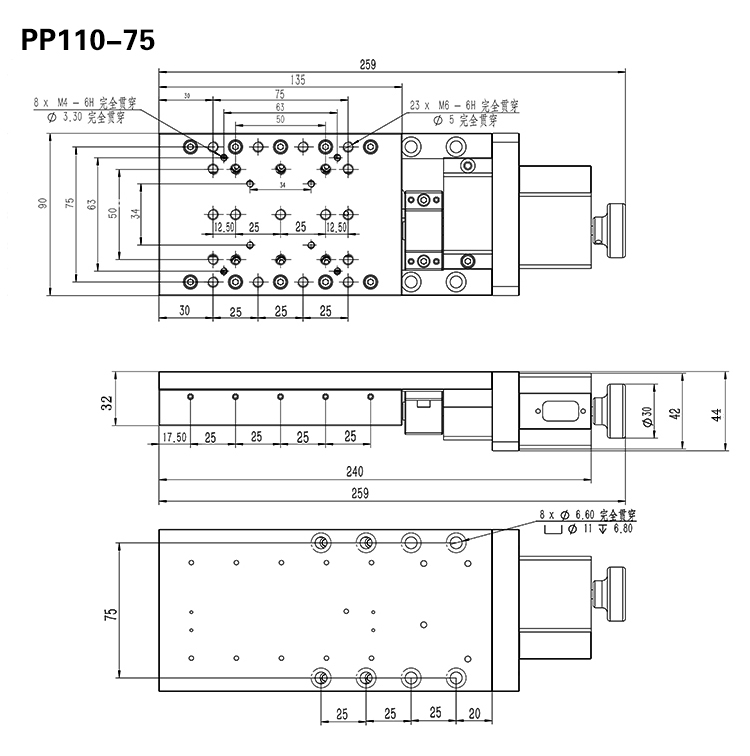

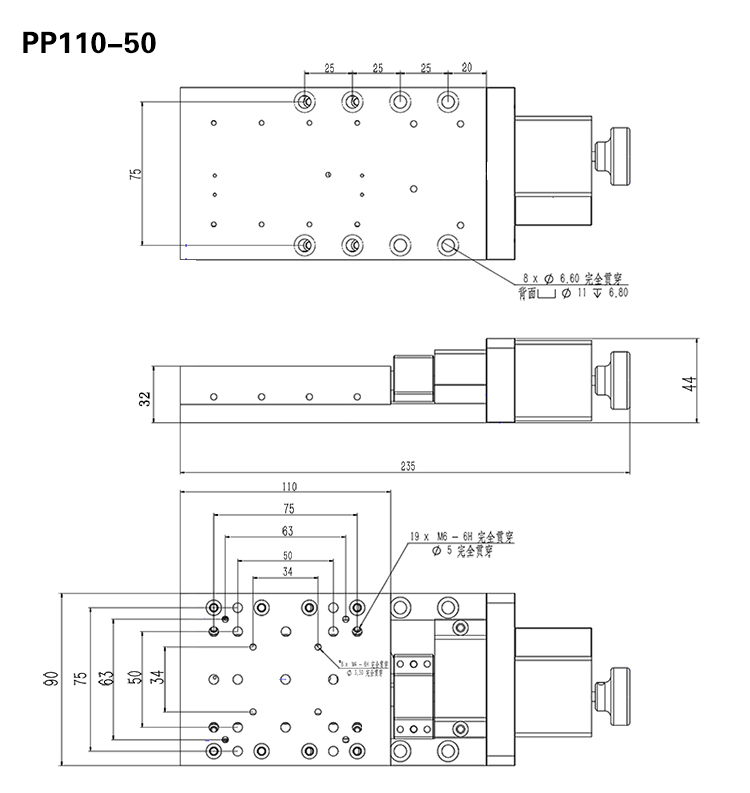

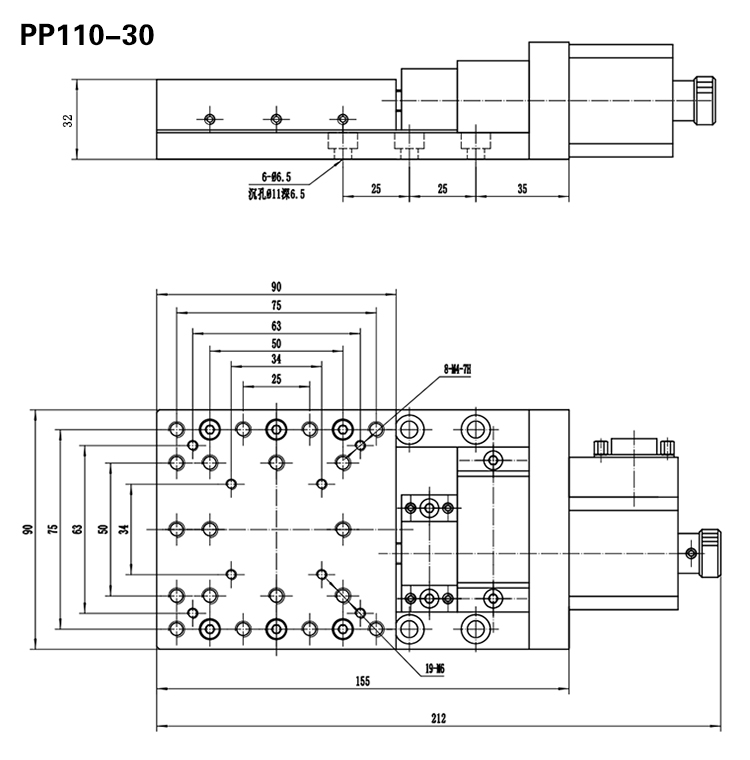

產品尺寸圖：
