產品描述：

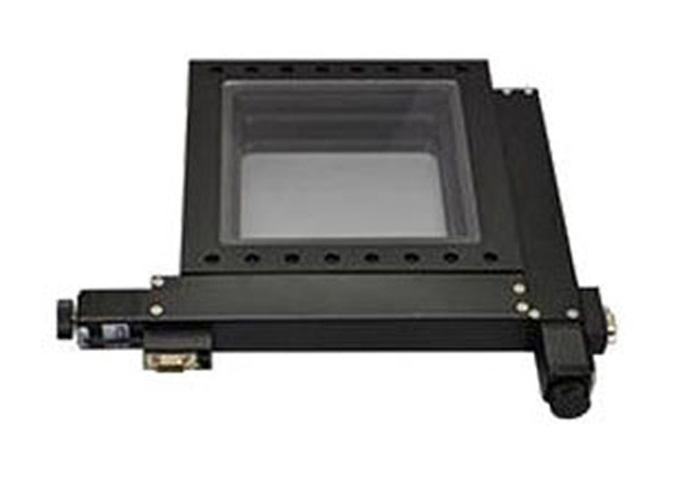

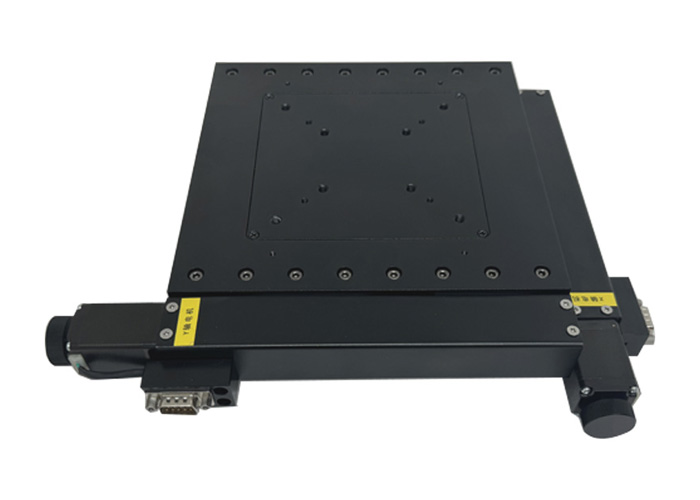

電移臺采用小型滾珠絲杠，交叉滾珠導軌，微型步進電機驅動，實現小尺寸、厚度博大負載、高精度、長壽命。
適合于顯微鏡下樣品的精確移動。
特點：體積小，厚度薄，剛性好。
使用場所：顯微鏡載物，超薄兩維平移場所，其他兩維移動場所。
產品參數為電性能參數
| 型號 | PT-XY50G | PT-XY100G | PT-XY150G | PT-XY200G | PT-XY250G | PT-XY300G | ||||||
| 行程 | 50×50 | 100×100 | 150×150 | 200×200 | 250×250 | 300×300 | ||||||
| 螺桿導程 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 主體材質 | 鋁合金 | |||||||||||
| 表面處理 | 陽極氧化發黑 | |||||||||||
| 導軌 | 交叉滾子導軌 | |||||||||||
| 速度（mm/s） | 15 | 15 | 15 | 15 | 15 | 15 | ||||||
| 分辨率（8細分）（μm） | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 | 1.25 | 0.1 |
| 重復定位精度（μm） | ±1 | ±0.5 | ±1 | ±0.5 | ±1 | ±0.5 | ±1 | ±0.5 | ±1 | ±0.6 | ±1 | ±0.6 |
| 驅動電機 | 28步進電機 | |||||||||||
| 步距角（°） | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | ||||||
| 中心負載 | 20 | 20 | 20 | 20 | 20 | 20 | ||||||
| 重量 | 2.84 | 3.12 | 4.62 | 4.88 | 4.68 | 4.7 | 4.5 | 4.79 | 6.2 | 6.5 | 7.7 | 8 |

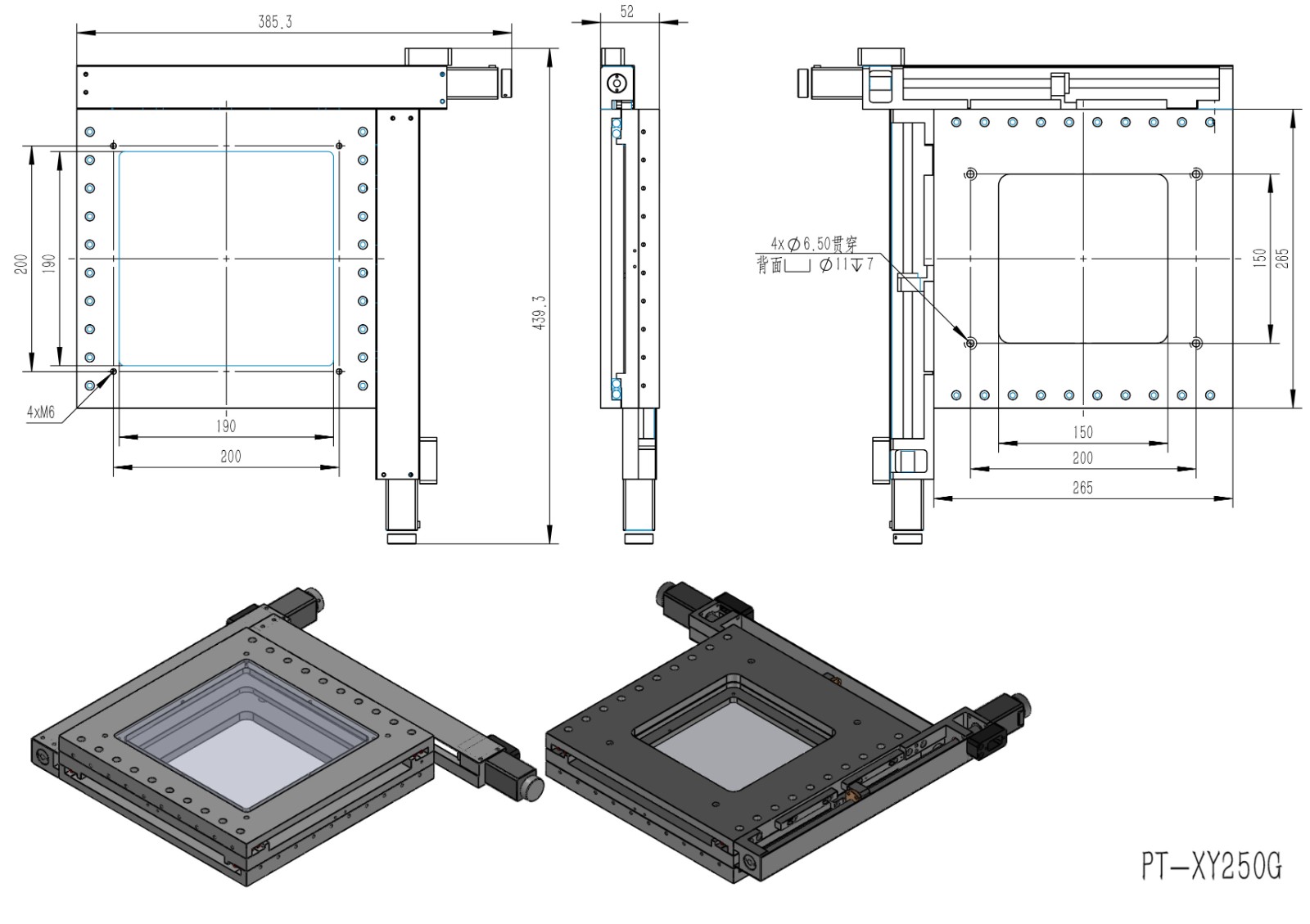

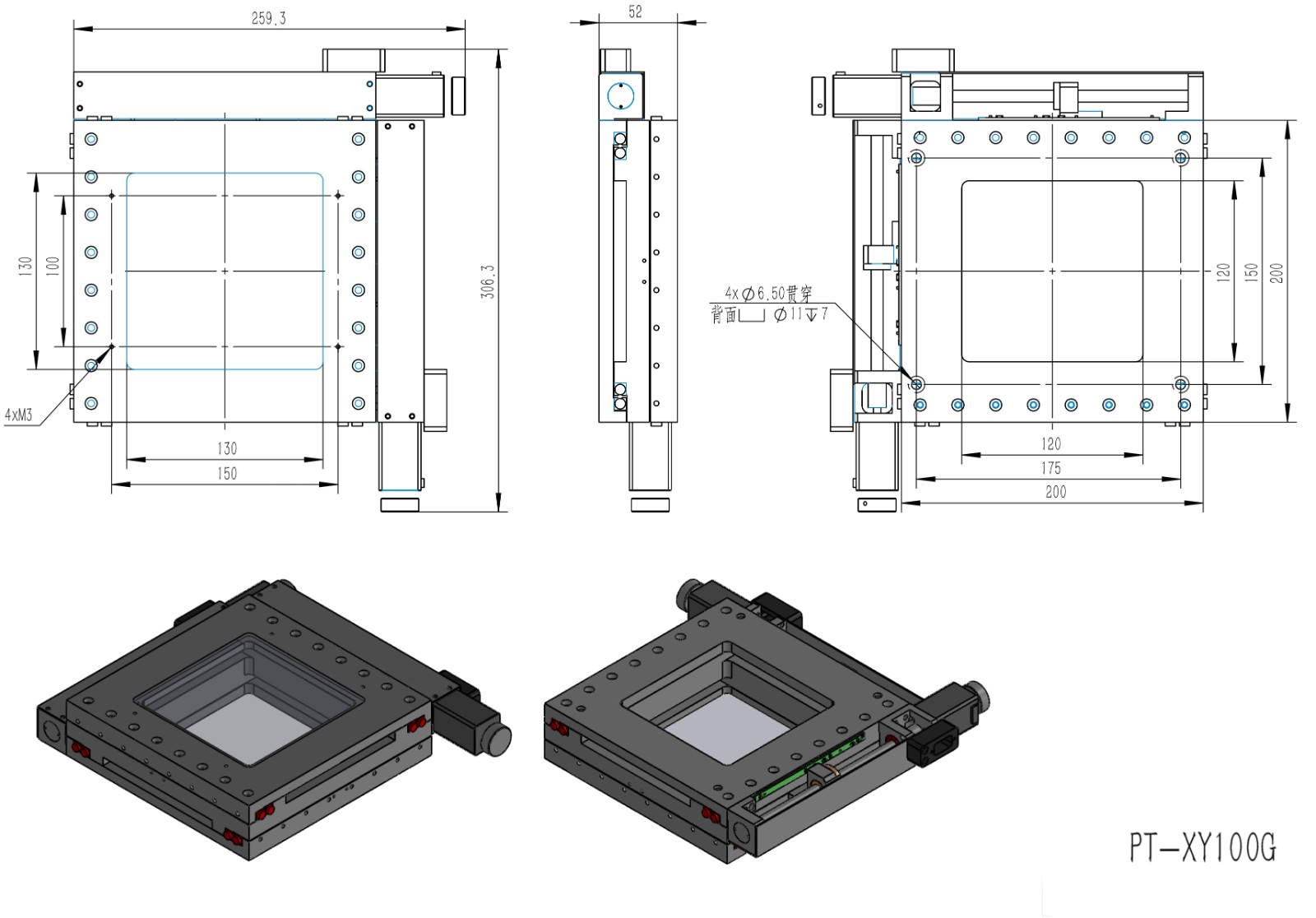

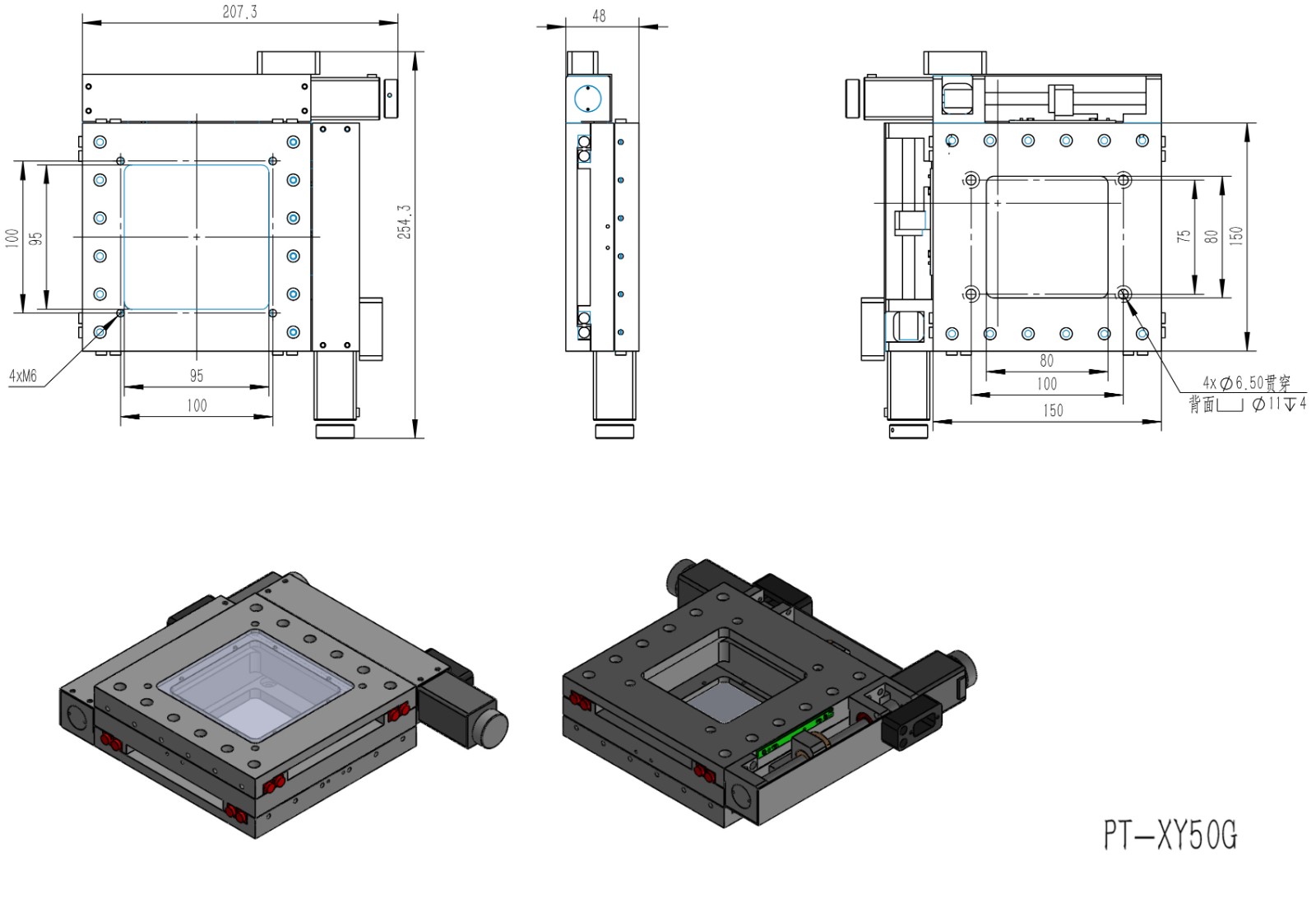

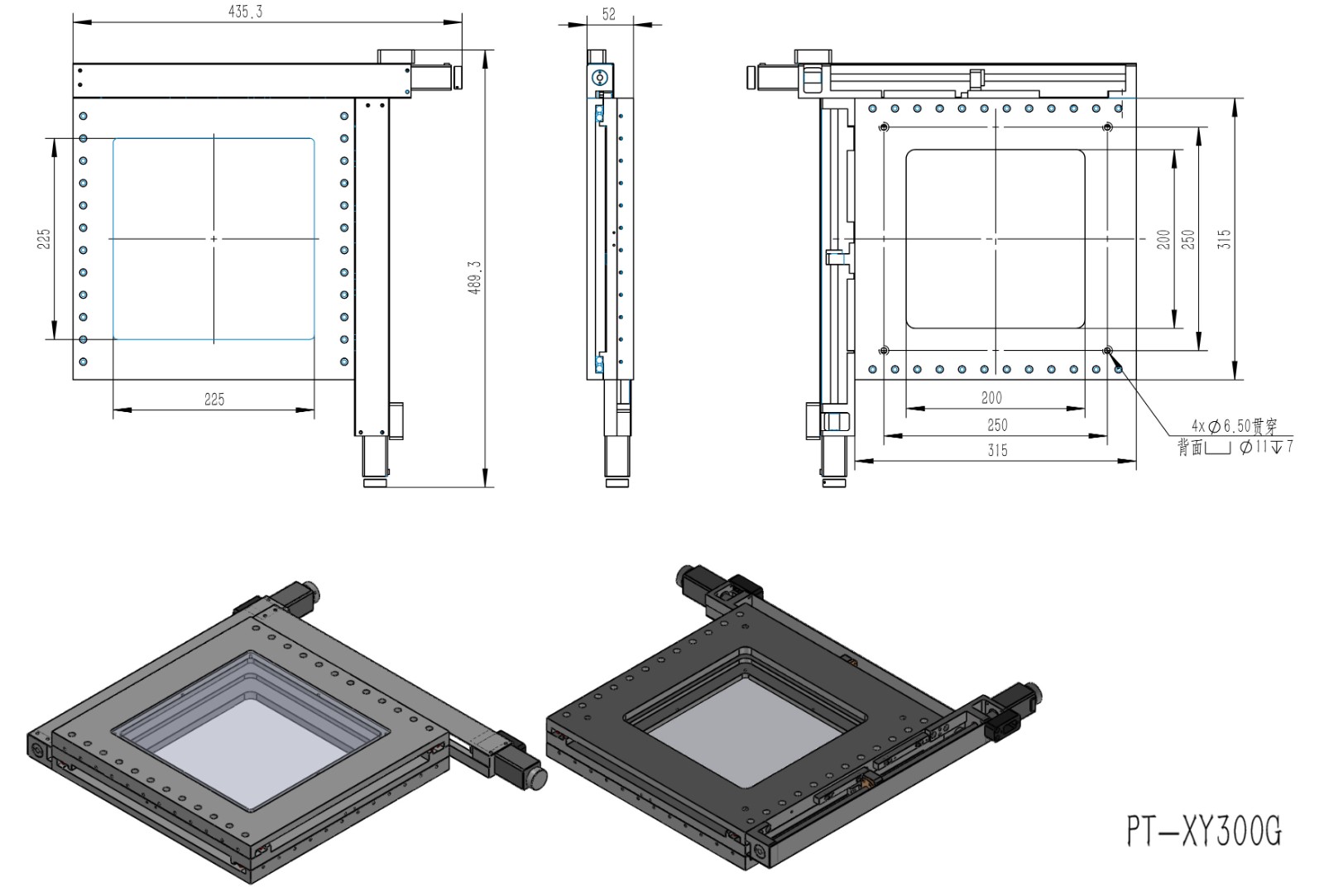

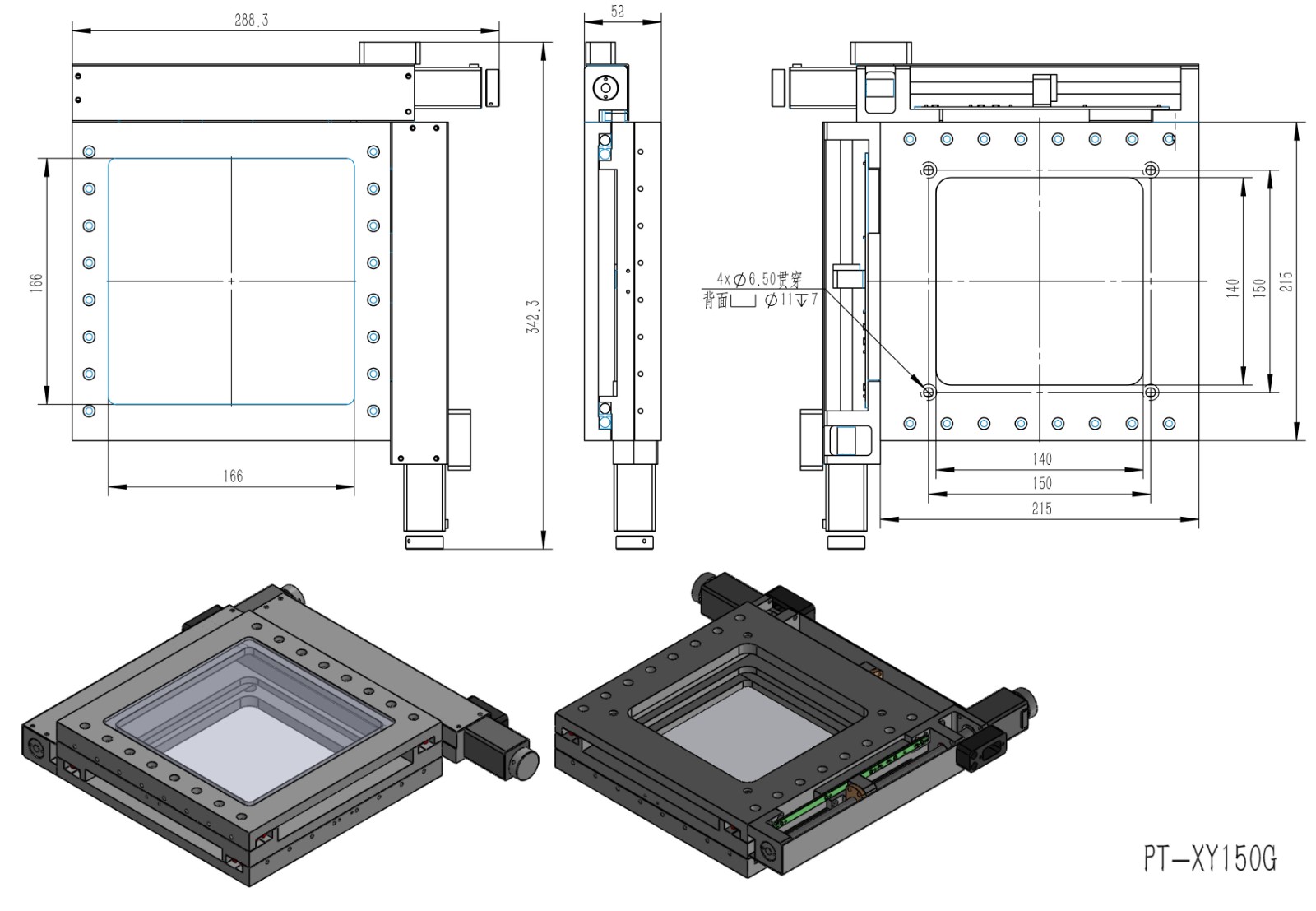

產品尺寸圖：

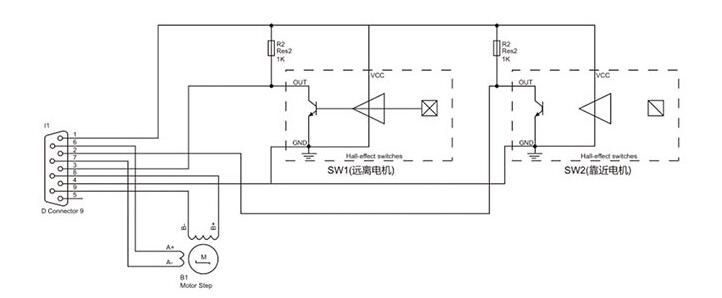

接線圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
