產品型號 | PT-XY2560 | |
結 構 描 述 | X,Y軸行程 | 25*60mm |
臺面尺寸 | 170*155mm | |
平臺厚度 | 35.5mm | |
螺桿規格 | 高精密滾珠螺桿（導程1 mm） | |
導軌 | 交叉滾柱導軌 | |
步進電機（1.8°） | 28步進電機 | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
臺面承載 | 2Kg | |
重量 | 2.5Kg | |
精 度 描 述 | 分辨率 | 5μm（無細分） |
速度 | 5mm/s | |
運動距離 | 0.0025mm/脈沖 | |
重復定位精度 | 3μm | |
定位精度（選配光柵） | 10μm | |
直線度 | 20μm | |
平面度 | 10um | |
運動平行度 | 30μm | |
俯仰 | 30μm（50mm行程） | |
偏擺 | 30μm（50mm行程） | |
回程間隙 | 5μm | |
丟步 | 無 | |
產品特性：
標配28步進電機和RS232接口，可使用公司自主研發的運動控制器可對其實現自動化控制；
產品結構小巧輕薄，適合于在輕載，低速，重復多次掃描的情況下使用，以及科學實驗中使用；
精磨TBI絲杠驅動，小導程，相同細分?jǐn)?shù)可達到高的分辨率；
巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到Z?。?/p>
精密THK交叉滾柱導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能；
精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
平臺中間鏤空設計，可放置光源，通光使用；
產品壽命高，X軸運動接近660萬次（行程范圍內）；Y軸運動接近260萬次（行程范圍內）；
平臺運動特點：X軸-小行程運動（0.35mm），快速啟停; Y軸-小行程運動（0.25mm），間隙啟停；

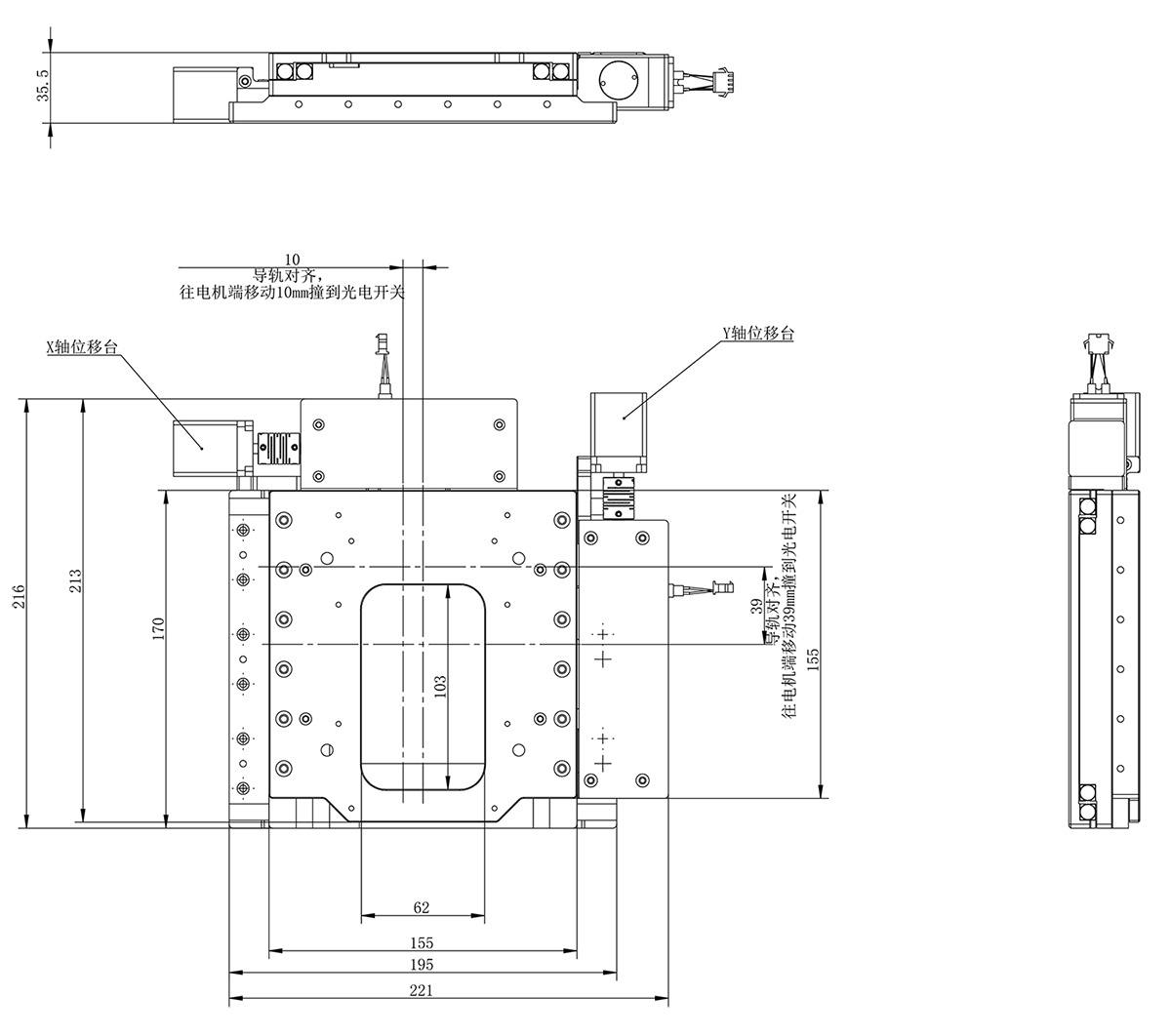

產品尺寸圖：
PT-XY2560
