產品參數為電性能參數

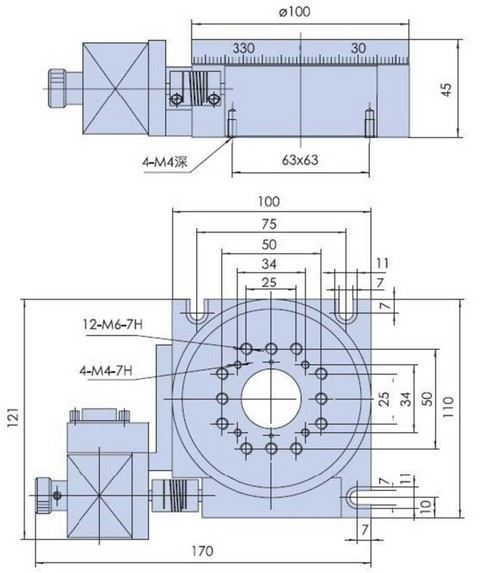

| 產品型號 | PX110-100 | PX110-200S | PX110-150 | PX110-60 | |
| 結構描述 | 角度范圍 | 360° | |||
| 臺面尺寸 | φ100mm | φ200mm | φ150mm | Φ60mm | |
| 傳動比 | 180 : 1 | 280:1 | 90：1 | ||
| 驅動機構 | 渦輪和蝸桿機構 | ||||
| 導軌形式 | 軸承 | ||||
| 步進電機（1.8°） | 42BYG | 57BYG | 57BYG | 42BYG | |
| 主體材料 | 鋁合金 | ||||
| 表面處理 | 陽極氧化發黑 | ||||
| 中心承載 | 45Kg | 55Kg | 55kg | 30kg | |
| 重量 | 1.7Kg | 7.9Kg | 7.9kg | 1.2kg | |
| 精度描述 | 分辨率 | 0.01°=36”（無細分）0.0005°=1.8”（20細分） | 0.02°（無細分）0.001°=3.6”（20細分） | ||
| 速度 | 25°/sec | 50°/sec | |||
| 重復定位精度 | 0.005°=18” | 0.005°=18” | |||
| 定位精度（選配光柵） | 0.01°=36“ | 0.01°=36“ | |||
| 端跳精度 | 15μ | ||||
| 空回 | 0.005°=18” | ||||
| 偏心 | 5μ | 20μ | 20μ | 5μ | |
| 丟步 | 0.005°=18” | 0.005°=18” | |||
| 平行度 | 80μ | 100μ | 100μ | 80μ | |

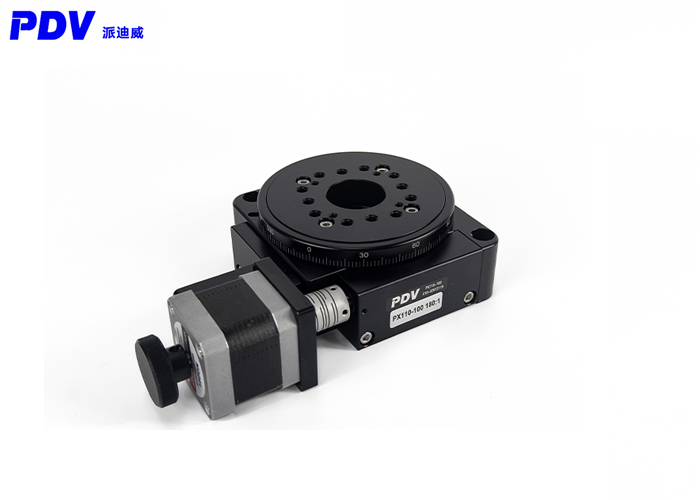

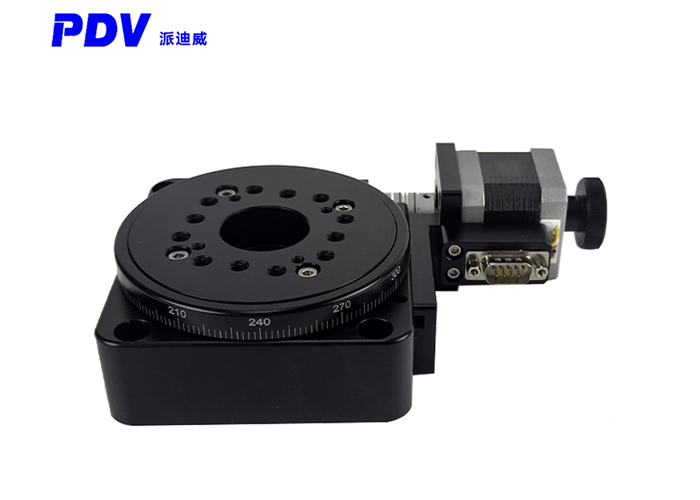

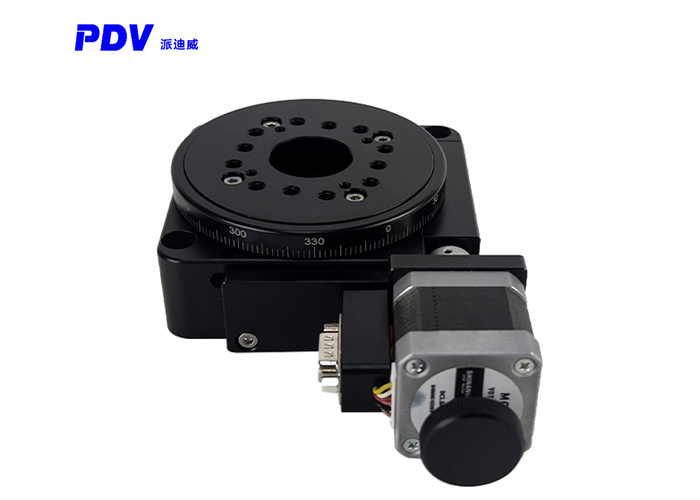

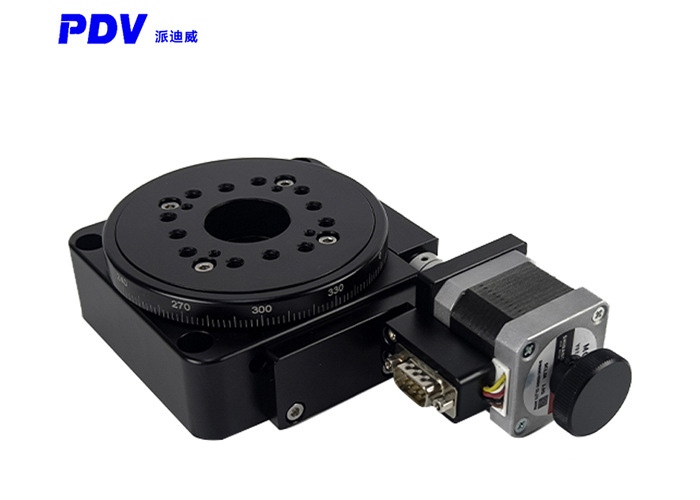

精密型電動旋轉臺（蝸輪蝸桿）
產品特性：
※標配步進電機，運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
※步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
可與其他種類臺子組成多維電動調整臺
※選配可增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制。
※可換裝換裝伺服電機增大旋臺的轉速和扭矩
