產品參數為電性能參數
| 產品型號 | PT-GS200 | |
| 結構描述 | 角度范圍 | 360° |
| 臺面尺寸 | φ200mm | |
| 傳動比 | 45∶1 | |
| 驅動機構 | 蝸輪和蝸桿機構 | |
| 導軌形式 | 軸承 | |
| 電機 | 57步進電機或伺服電機（功率不小于200W） | |
| 主體材料 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | |
| 中心承載 | 50kg | |
| 重量 | 7.5kg（不帶電機） | |
| 精度描述 | 分辨率 | 0.01°=36″（無細分） |
| 速度 | 360度/秒 | |
| 重復定位精度 | 0.01°=36″ | |
| 定位精度（選配光柵） | 0.02°=72″ | |
| 端跳精度 | 30μ | |
| 空回 | 0.005°=18″ | |
| 偏心 | 5μ | |
| 丟步 | 0.01°=36″ | |
| 平行度 | 80μ | |

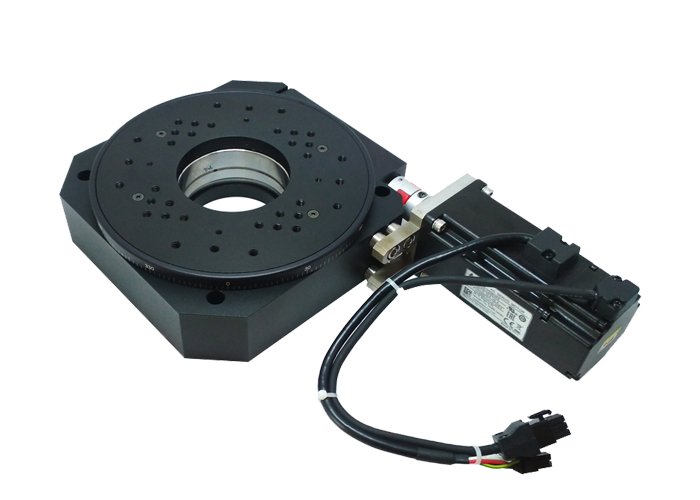

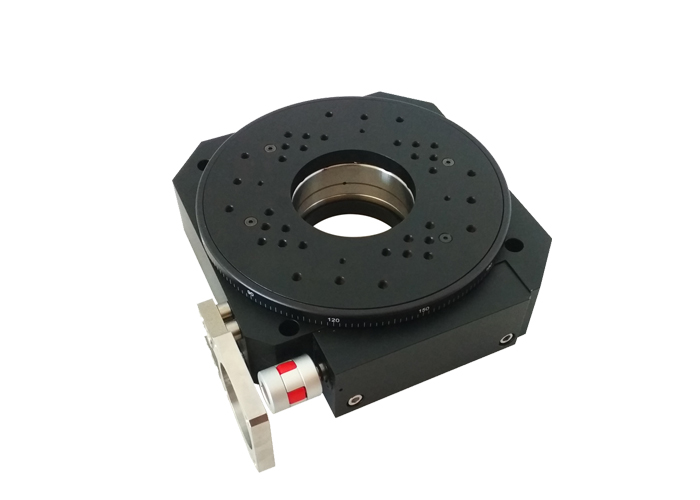

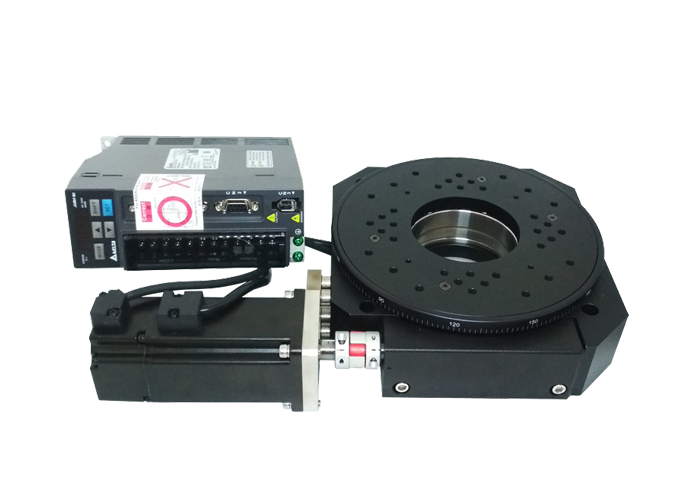

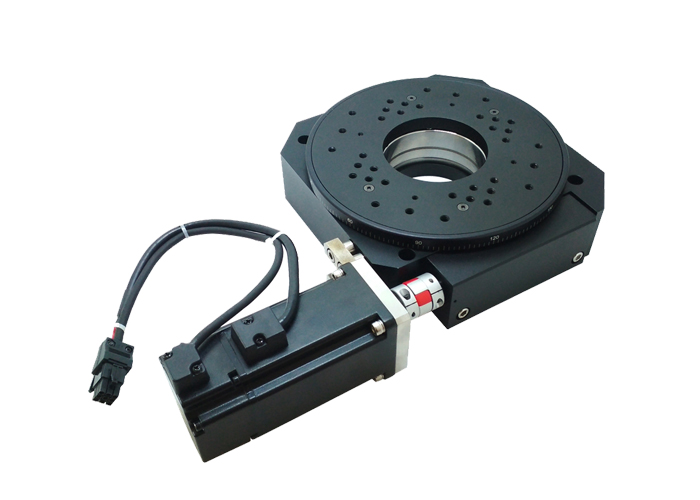

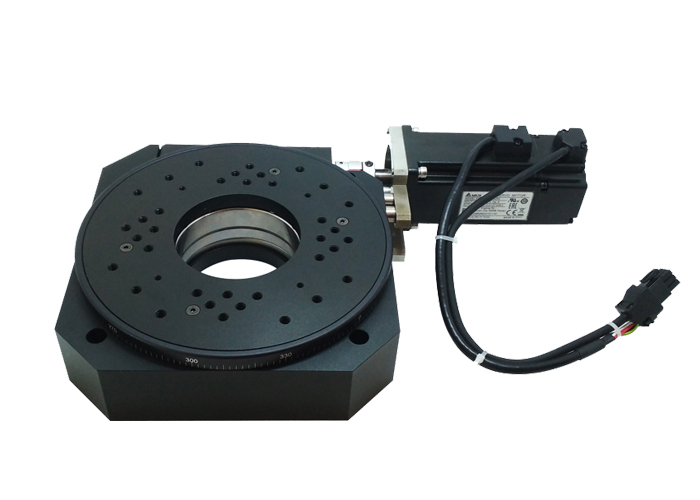

精密型高速電動旋轉臺（蝸輪蝸桿）: PT-GS200
□產品特性：
■標配伺服電機
■旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
■采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小
■設計精巧的消空回結構，可調整長期使用造成的空回間隙
■特殊的結構設計，旋轉臺面低的端跳和偏心，使旋轉運動更加平穩
■旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
■臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
■步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
■電動旋轉臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
■可增加限位功能，增加初始零位，加裝旋轉編碼器，接受產品的改制和量身定制。

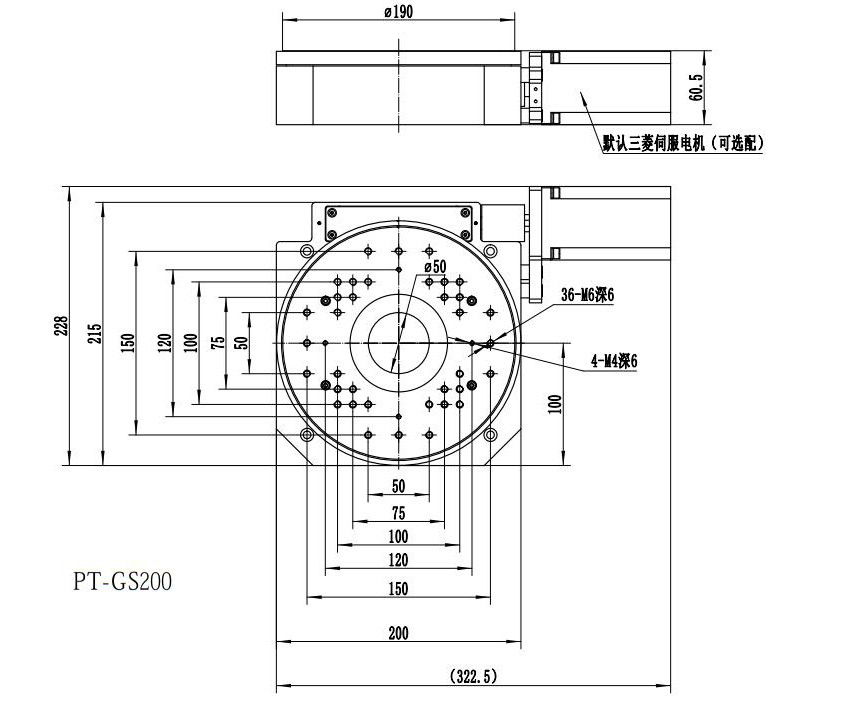

產品尺寸：
