首頁 > 產品中心 > 高精度電動平臺系列 > 電動三維組合臺（XYZ）

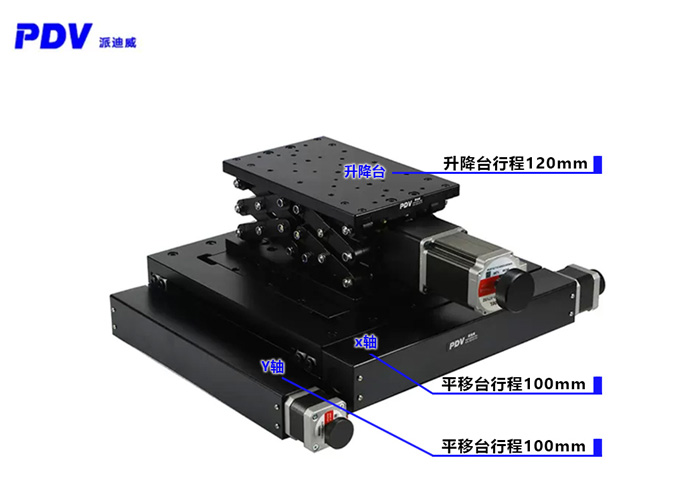

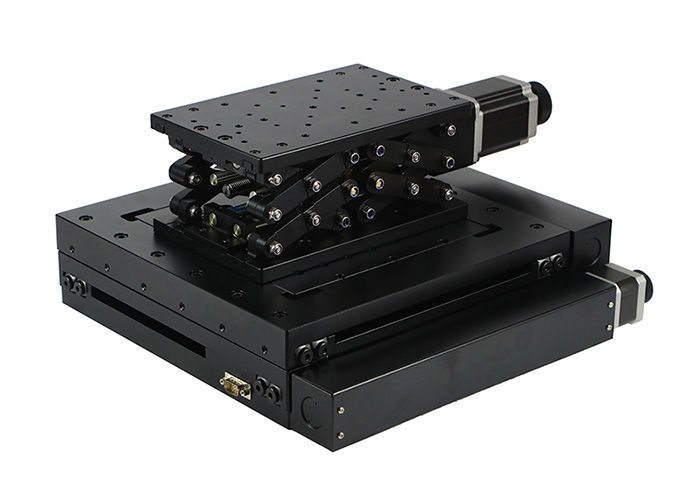

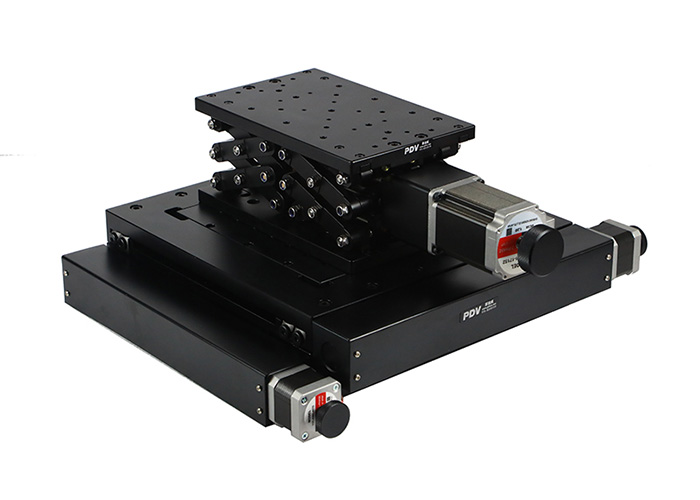

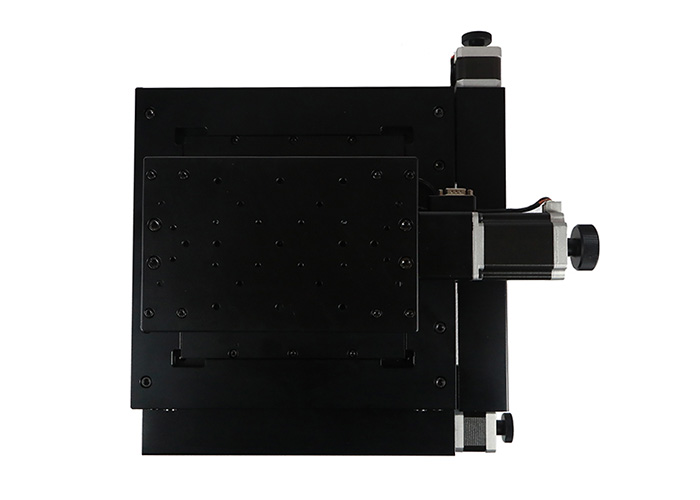

電動整體組合臺PT-XY100，電動升降臺PT-GD402組合而成。
產品型號 | PT-XY100 | 產品型號 | PT-GD402 | ||
結 構 參 數 | X,Y軸行程 | 100 mm | 結 構 描 述 | 行程 | 120 mm |
臺面尺寸 | 300×300mm | 臺面尺寸 | 220mm×140mm | ||
螺桿導程 | 4 mm | 驅動機構 | 精研絲杠副 | ||
導軌 | 精密交叉滾柱導軌 | 導軌形式 | 滑動導軌 | ||
步進電機（步距角） | 42(1.8°) | 步進電機(1.8°) | 57BYG | ||
主體材料 | 鋁合金 | 主體材料 | 鋁合金 | ||
表面處理 | 陽極氧化發黑 | 表面處理 | 陽極氧化發黑 | ||
臺面中心承載 | 50 kg | 中心承載 | 10kg | ||
平臺自量 | 8.3 kg | 重量 | 6kg | ||
精 度 參 數 | 分辨率 | 20μm（無細分），2.5μm（8細分） | 調整量 | 5μ（無細分） 0.25μ（20細分） | |
速度 | 40mm /sec | 精 度 描 述 | 速度 | 5/sec | |
重復定位精度 | 2μm | 重復定位精度 | 10μ | ||
定位精度（選配光柵） | 3μm | 空回 | 4μ | ||
直線度 | 5μm | 丟步 | 3μ | ||
運動平行度 | 15μm |
|
| ||
俯仰 | 50″ |
|
| ||
偏擺 | 25″ |
|
| ||
回程間隙 | 2μm |
|
| ||
丟步 | 2μm |
|
| ||
回程間隙 2μm | 丟步 2μm |
|
| ||
可加裝光柵尺(G) 可換裝伺服電機(D) |
|
| |||

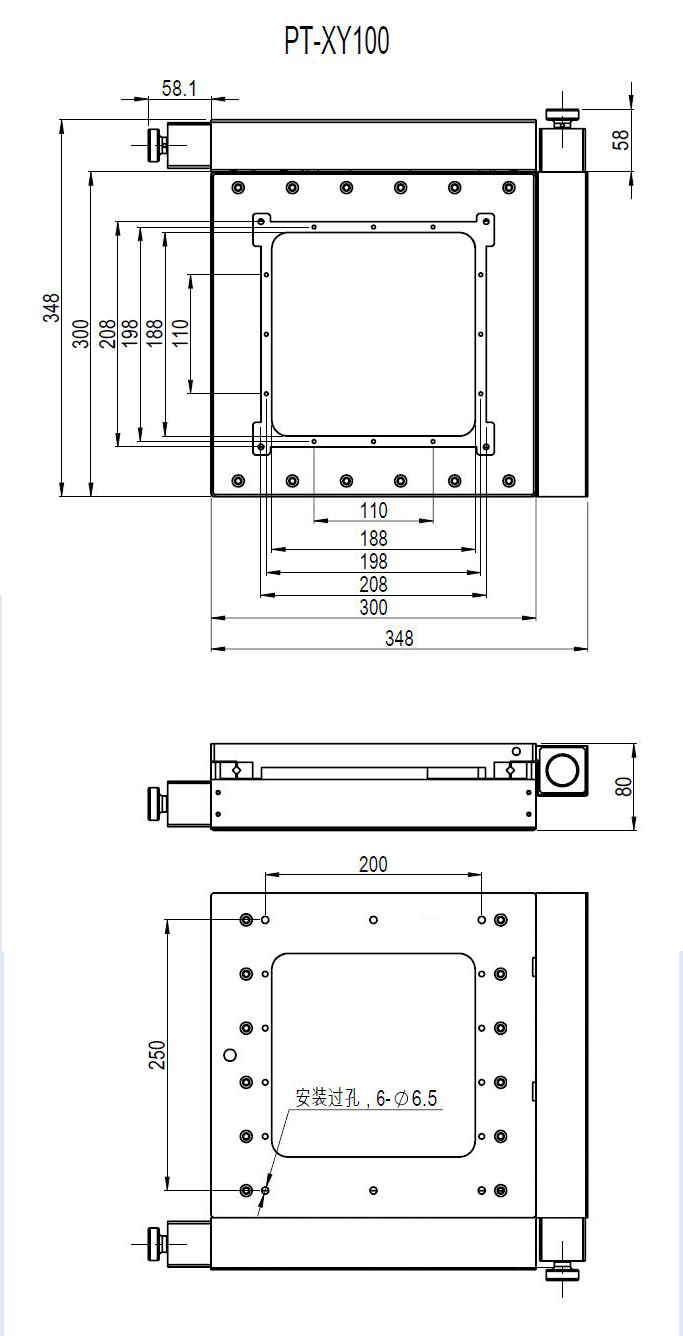

PT-XY100產品尺寸圖：

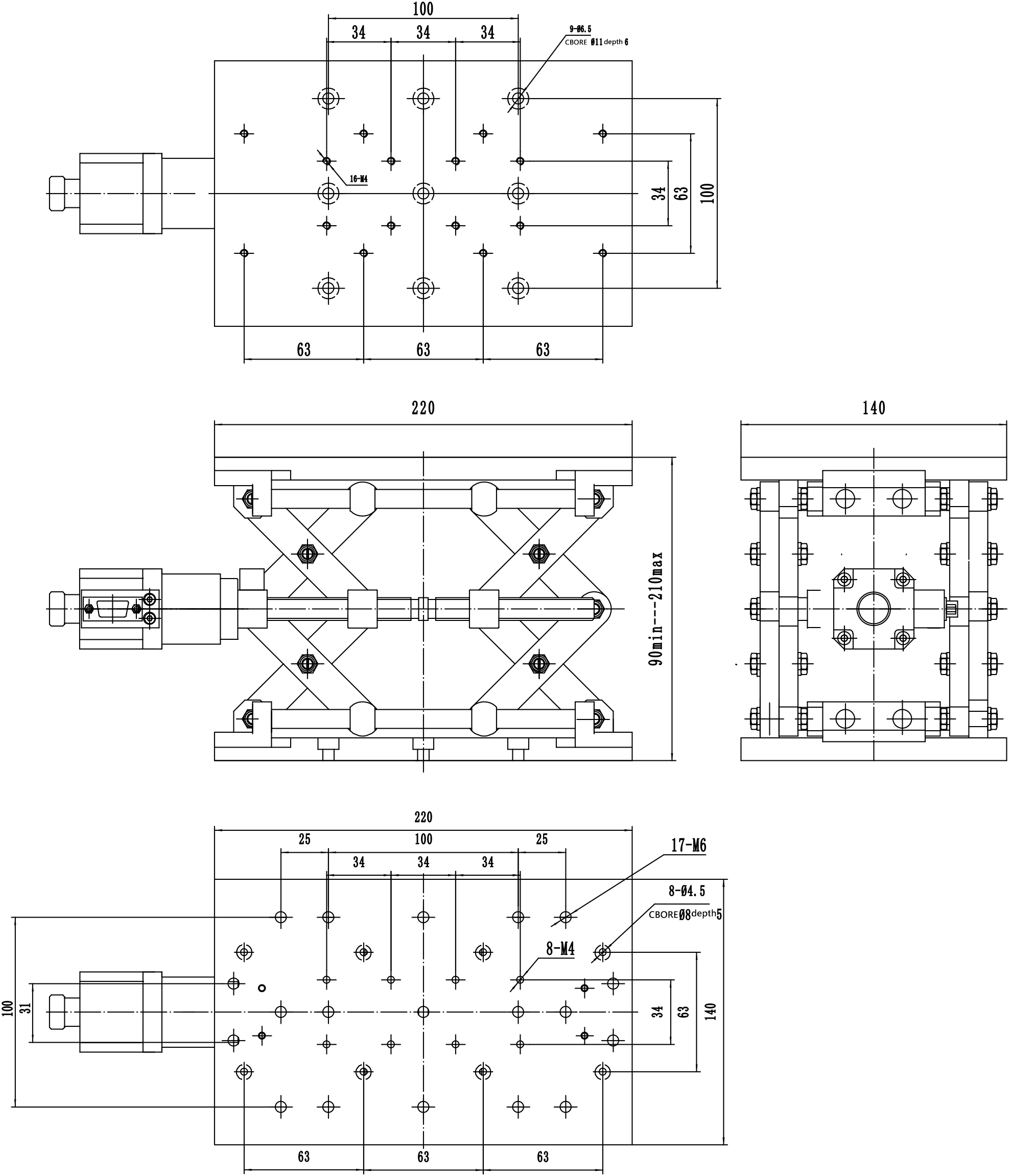

PT-GD402產品尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
