規(guī)格:

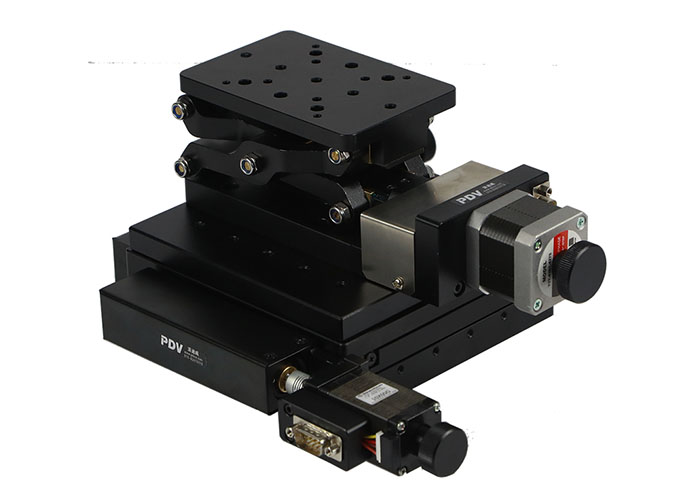

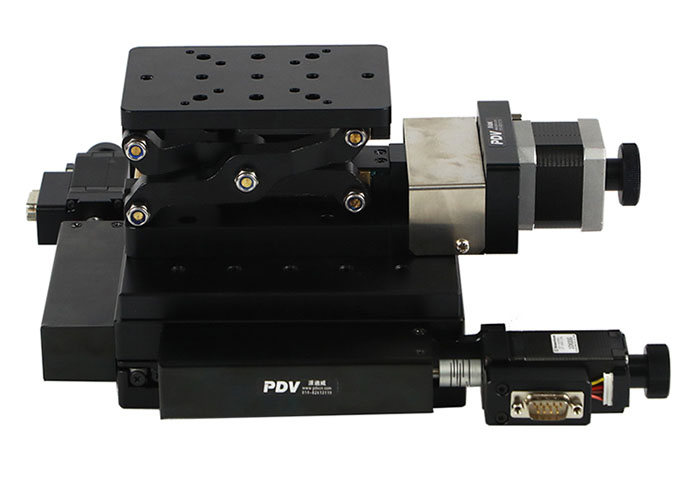

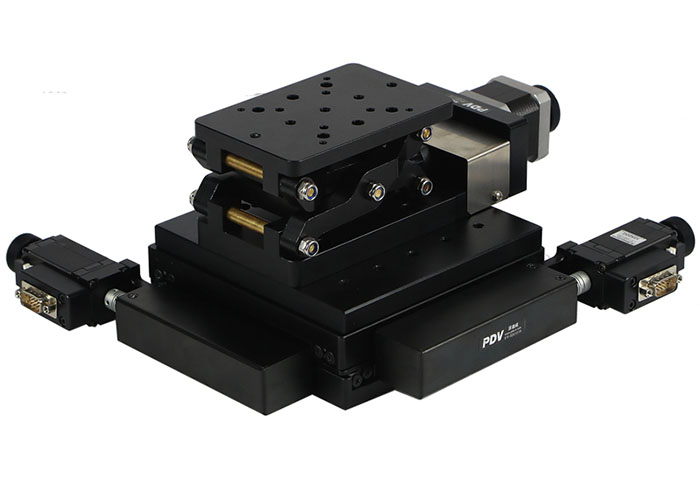

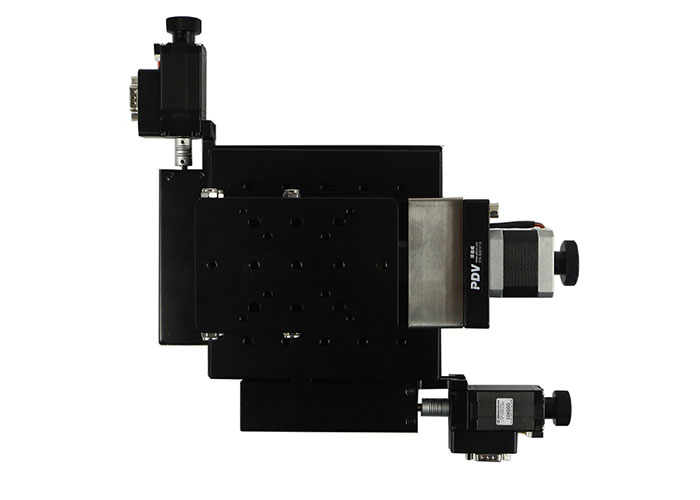

電動整體平移臺PT-XY50，電動升降臺PT-GD401 組合而成。

產品型號		PT-XY50	產品型號	PT-GD401

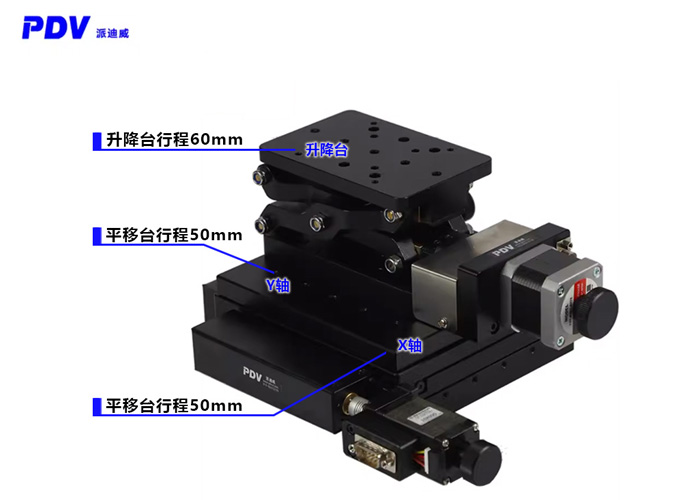

結 構 描 述	X，Y軸行程	50 mm	行程	60 mm

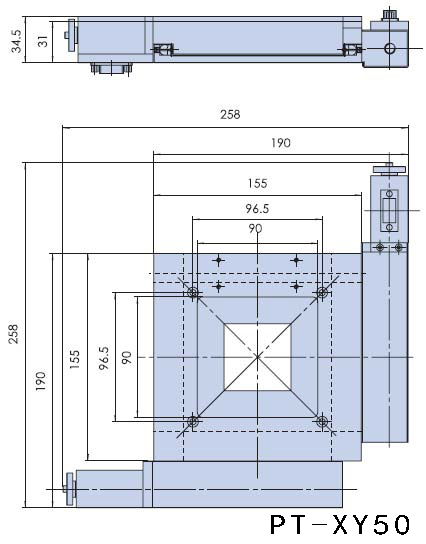

	臺面尺寸	155×155mm	臺面尺寸	120mm×80mm
	螺桿規(guī)格	自加工絲桿副	驅動機構	精研絲杠副
	導軌	高級交叉滾柱導軌	導軌形式	滑動導軌
	步進電機（步距角）	國產普通28（1.8°）電機	步進電機(1.8°)	42BYG
	主體材料	鋁合金	主體材料	鋁合金
	表面處理	陽極氧化發(fā)黑	表面處理	陽極氧化發(fā)黑
	臺面承載（kg）	10	中心承載	5kg
	重量(kg)	3.2	重量	1.15kg
精 度 描 述	分辨率	5μm（無細分） ,0.625μm (8細分）	z小調整量	5μ（無細分） 0.25μ（20細分）
	速度	6mm /sec	速度	/sec
	重復定位精度	40μm	重復定位精度	10μ
	定位精度（選配光柵）	50μm	空回	4μ
	直線度	5μm	丟步	3μ
	運動平行度	15μm
	俯仰	50″
	偏擺	25″
	回程間隙	2μm
	丟步	2μm
	回程間隙	2μm
	可加裝光柵尺(G) 可換裝伺服電機(D)
