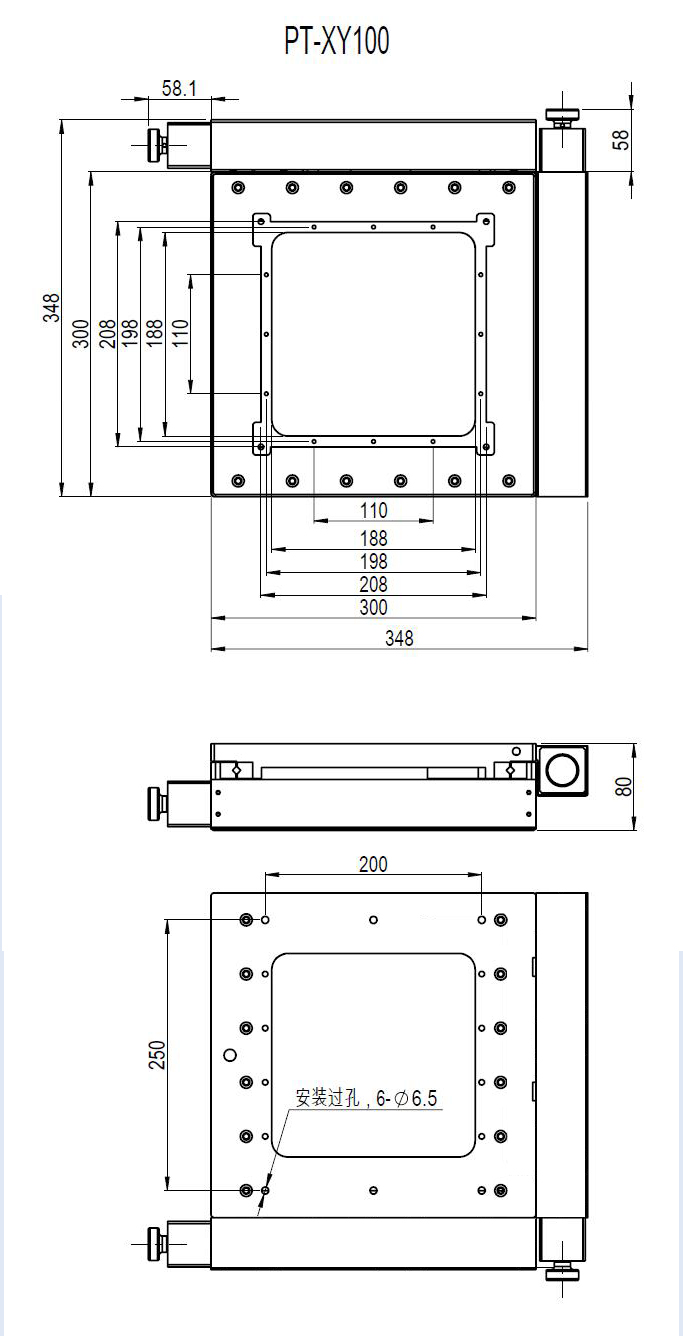

產品型號

PT-XY100

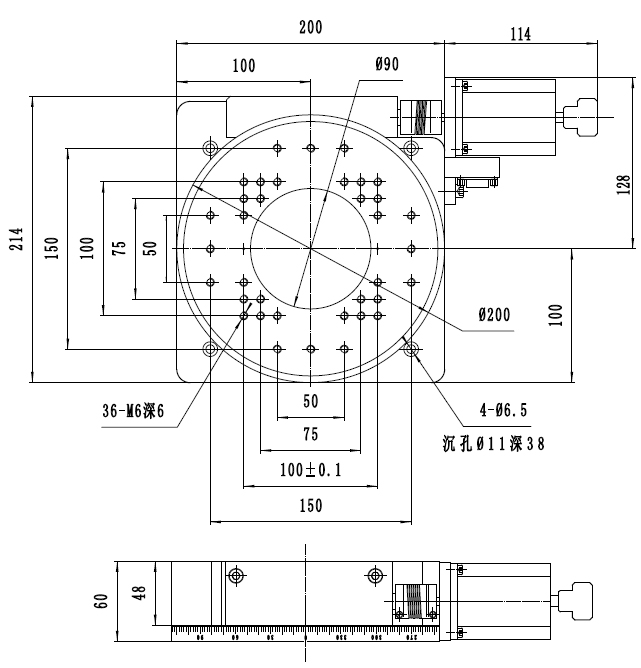

產品型號

PX110-200

結

構

參

數

X,Y軸行程

100 mm

結

構

描

述

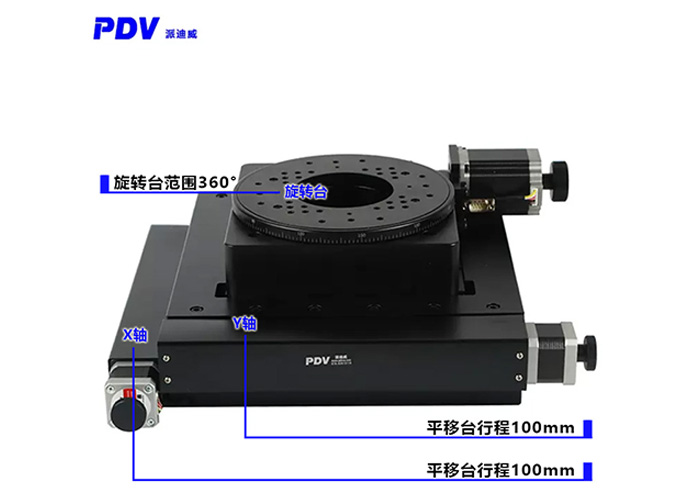

角度范圍

360°

臺面尺寸

300×300mm

臺面尺寸

φ200mm

螺桿導程

4 mm

傳動比

180∶1

導軌

精密交叉滾柱導軌

驅動機構

蝸輪和蝸桿機構

步進電機（步距角）

42(1.8°)

導軌形式

軸承

主體材料

鋁合金

  步進電機1.8°

57BYG

表面處理

陽極氧化發黑

主體材料

鋁合金

臺面中心承載

50 kg

表面處理

陽極氧化發黑

平臺自量

8.3 kg

中心承載

55kg

精

度

參

數

分辨率

20μm（無細分），2.5μm（8細分）

重量

7.9kg

速度

40mm /sec

精

度

描

述

分辨率

0.01°=36″（無細分）

0.0005°=1.8″（20細分）

重復定位精度

2μm

速度

25°/sec

定位精度（選配光柵）

3μm

重復定位精度

0.005°=18″

直線度

5μm

定位精度（選配光柵）

0.01°=36″

運動平行度

15μm

端跳精度

15μ

俯仰

50″

空回

0.005°=18″

偏擺

25″

偏心

20μ

回程間隙

2μm

丟步

0.005°=18″

丟步

2μm

平行度

100μ

回程間隙

2μm

丟步

2μm

可加裝光柵尺(G)

可換裝伺服電機(D)
