型號 | PT-SD91 |
規格 | ?50.3*17.0mm |
螺紋類型 | 5處M3，4處M6 |
調節范圍 | ±4°俯仰調節 |
重量 | 75.8g |
材質 | 7075鋁合金 |

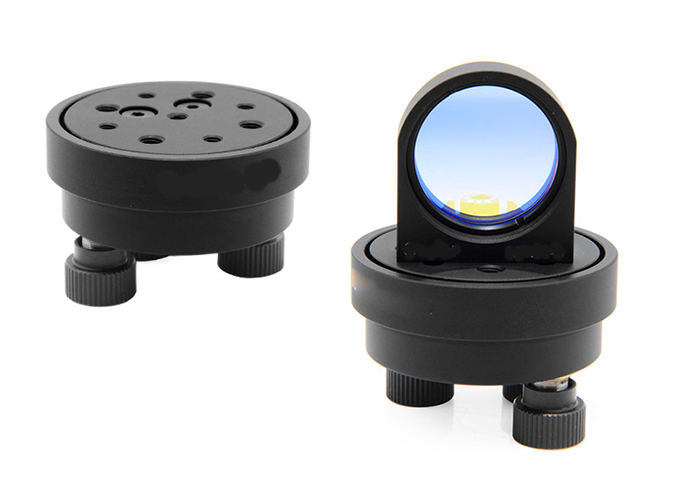

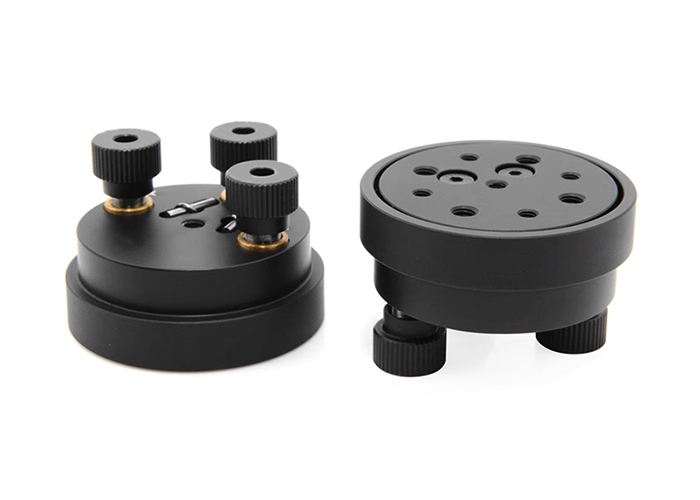

傾斜調整安裝座 PT-SD91
產品特性
1、用于±4°俯仰調節，Z軸方向±2mm平移。

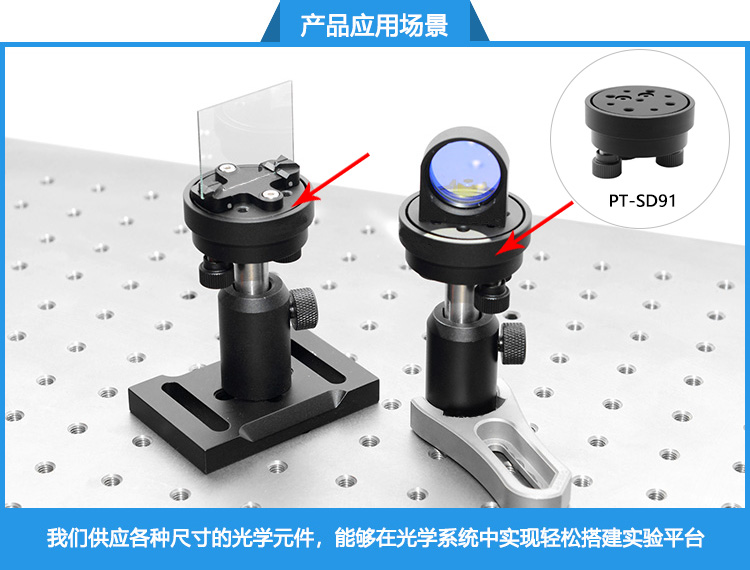

2、利用壓臂/光元件安裝座極其適合用于棱鏡/矩形/圓形光元件。
3、臺面多螺紋陣列。
4、底部M4螺孔可連接接桿用于自由空間搭建。

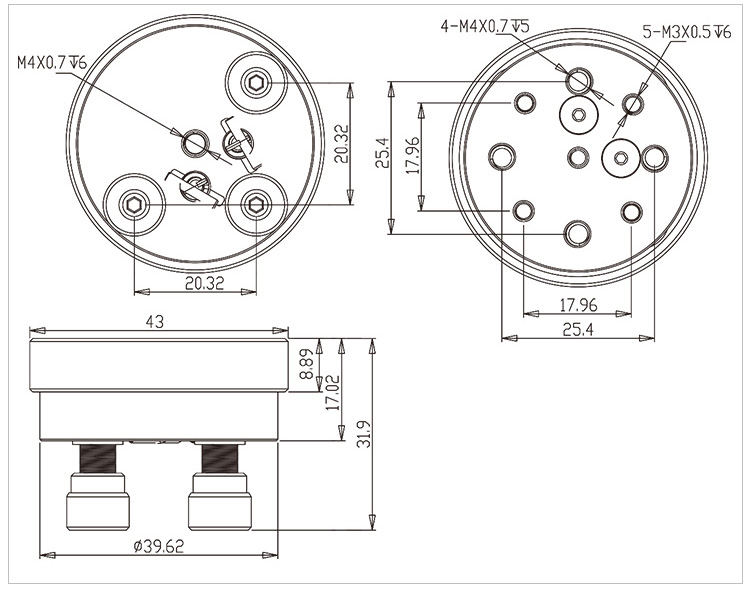

產品尺寸圖

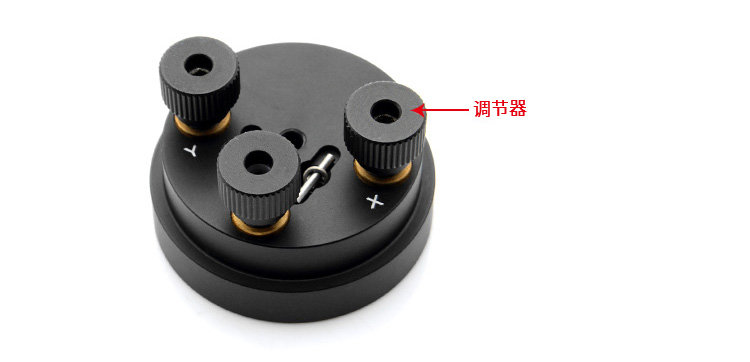

PT-SD91傾斜調整安裝座背面具有三個調節器，可以提供俯仰調節,實現了±4°俯仰調節，Z軸方向±2mm平移。

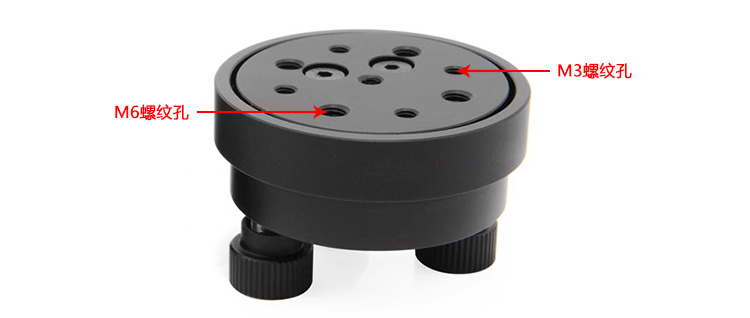

臺面具有5處M3螺孔、4處M6螺孔，可搭配壓臂或光元件安裝座，夾持安裝矩形、正方形或圓形光學元件至調整架上。

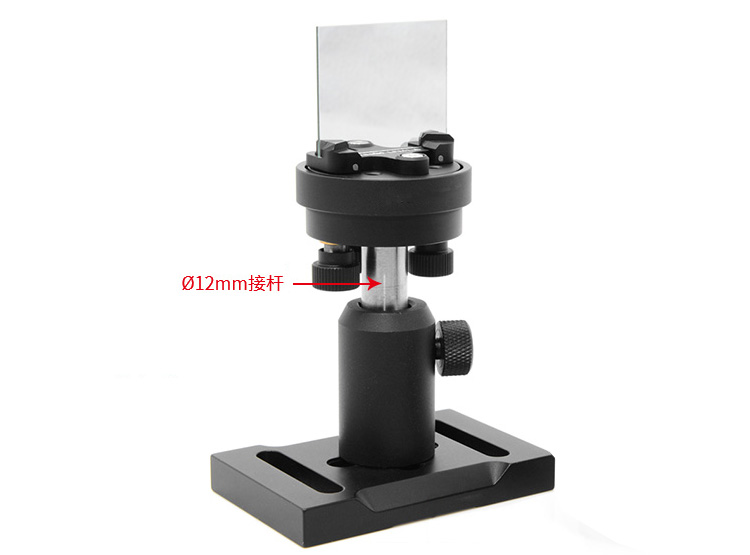

平臺底部有一個M4螺孔，允許支接安裝到?12mm接桿上。
