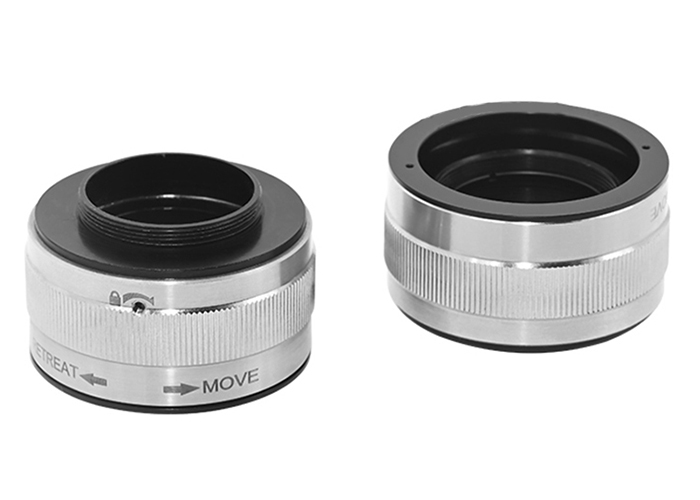

高精度伸縮套筒

產品特性

1、在SM1透鏡套筒系統中精確定位光學元件。

2、非旋轉式移動，可安裝厚度不超過10.7mm的φ1英寸光學元件。

3、SM1(1.035"-40)內外螺紋。

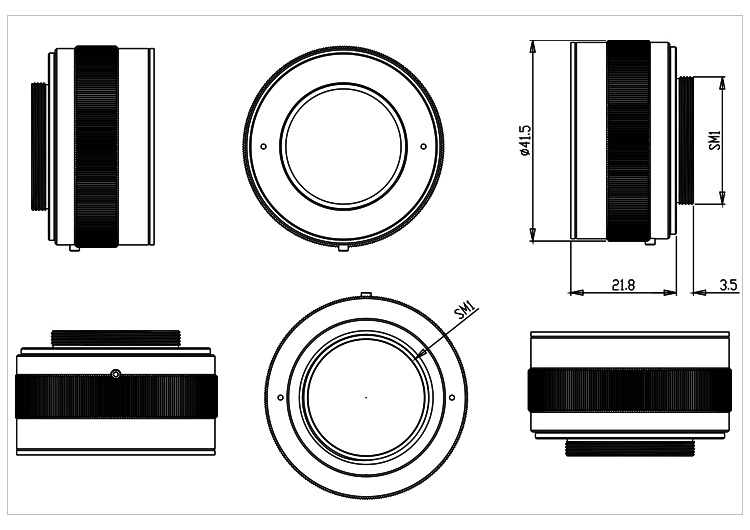

產品尺寸圖

TG14-01伸縮套筒可以提供4.1mm的線性行程，其非旋轉式移動的設計,使得螺旋機制可以將前端鏡筒前后移動,同時不會出現任何旋轉運動,防止安裝在其中的光學元件或物鏡、透鏡套筒在移動過程中發生旋轉。這種高精度(0.5mm/轉)移動伸縮套筒能夠在系統中固定光學元件之前精準地控制其距離。

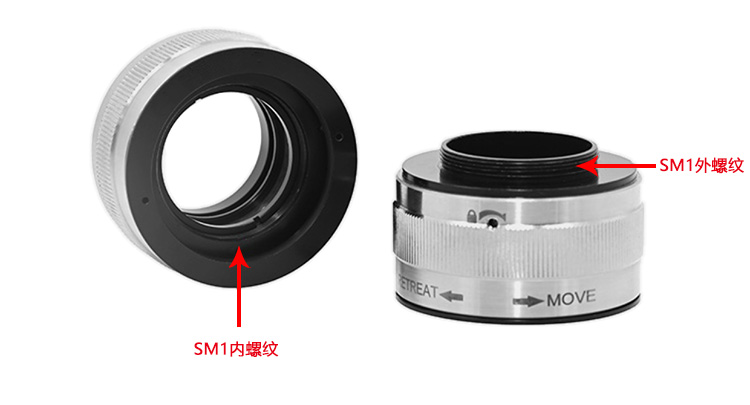

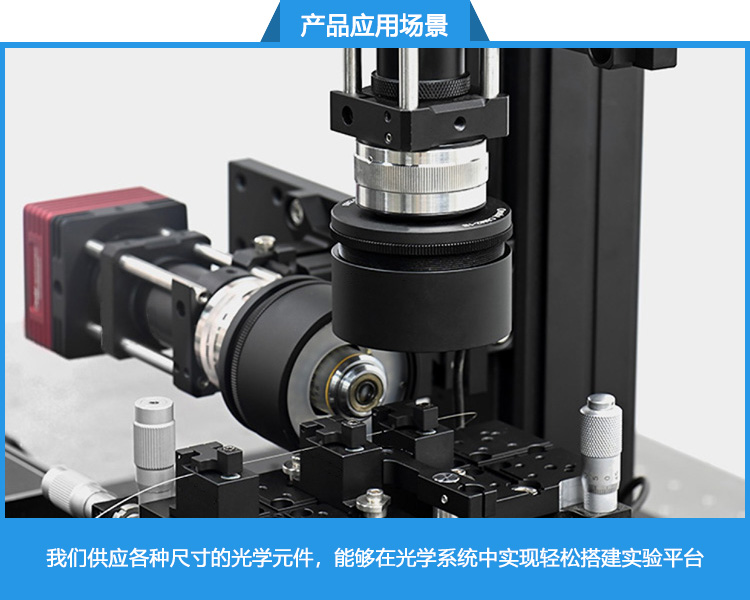

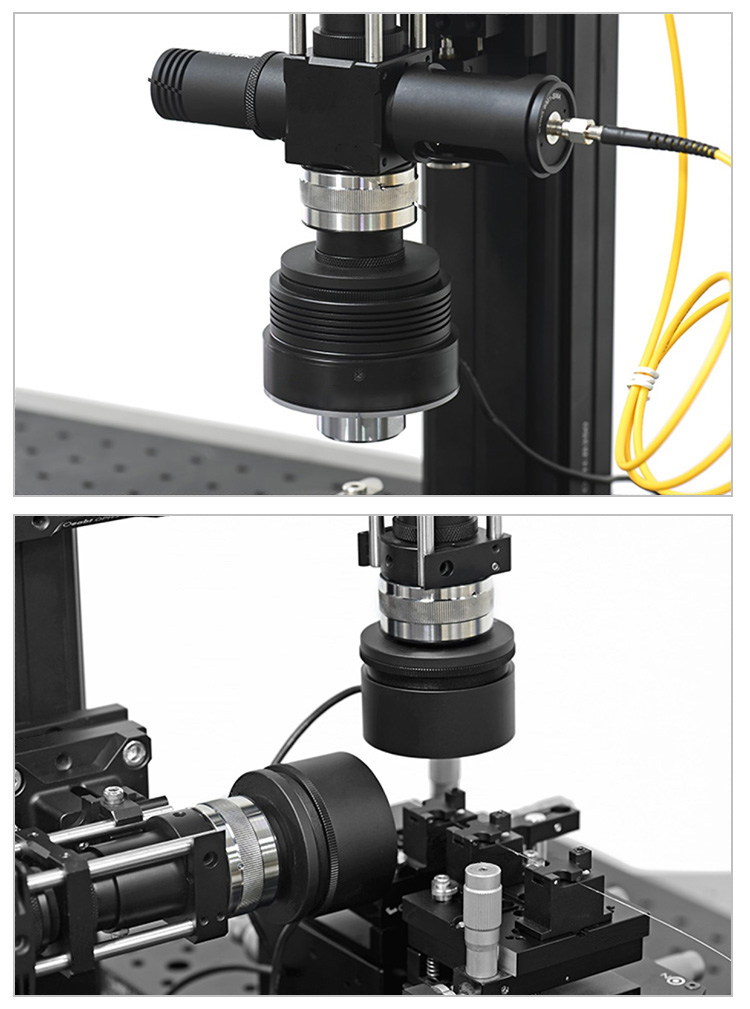

伸縮套筒內外螺紋皆為SM1 (1.035”-40)螺紋，外螺紋用于連接固定，內螺紋用于平移。操作時先將φ1英寸(厚度≤10.7mm)的光學元件安裝在伸縮套筒中，再將套筒與SM1內螺紋組件固定，旋扭TG14-01外環可以用于精密定位光學元件。搭配轉接件,同樣可在光機系統中連接顯微物鏡精密定位。

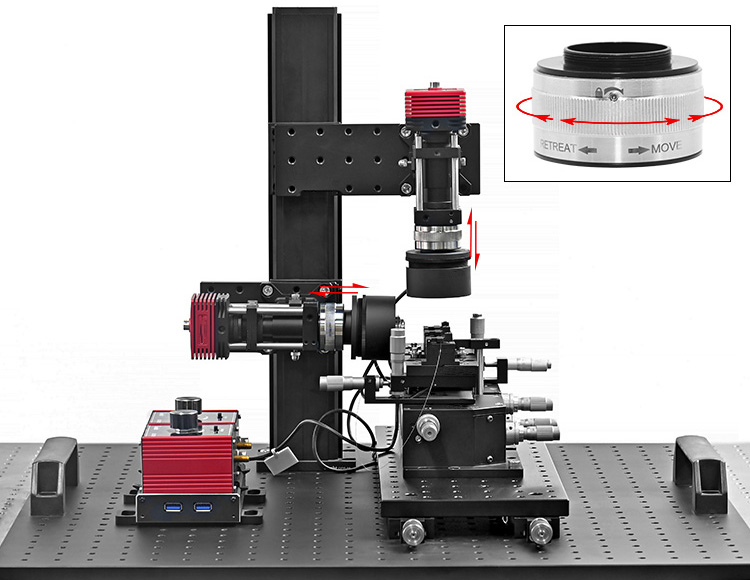

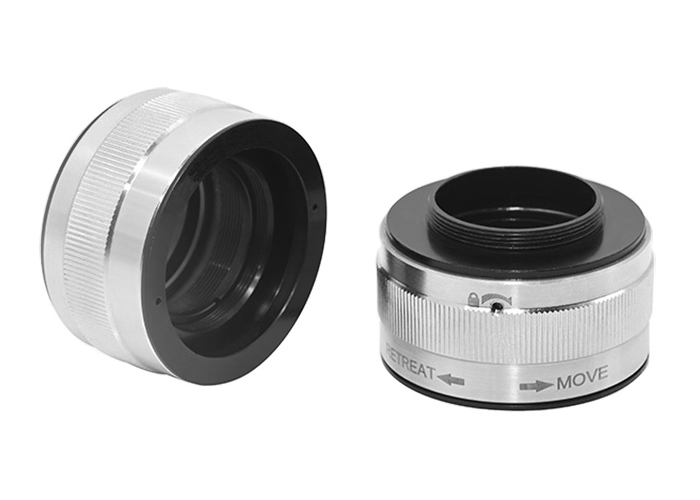

外環上激光刻有便于標識的箭頭指示“RETREAT"“MOVE"，達到所需的位置后，使用0.9mm六角扳手?jǐn)Q緊外殼上的固定螺絲即可鎖定位置。
