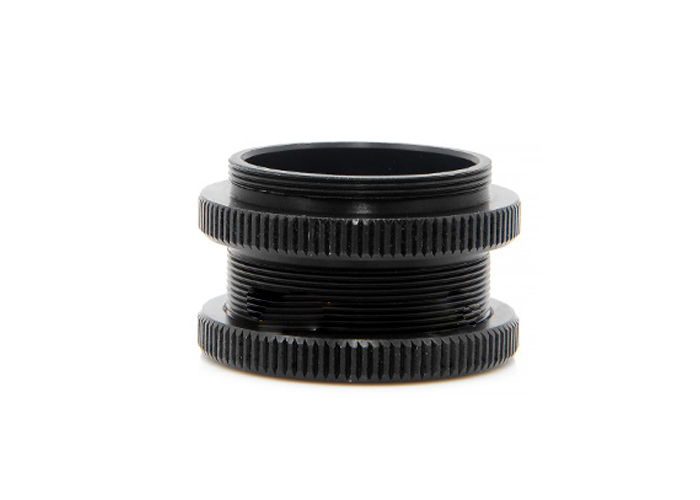

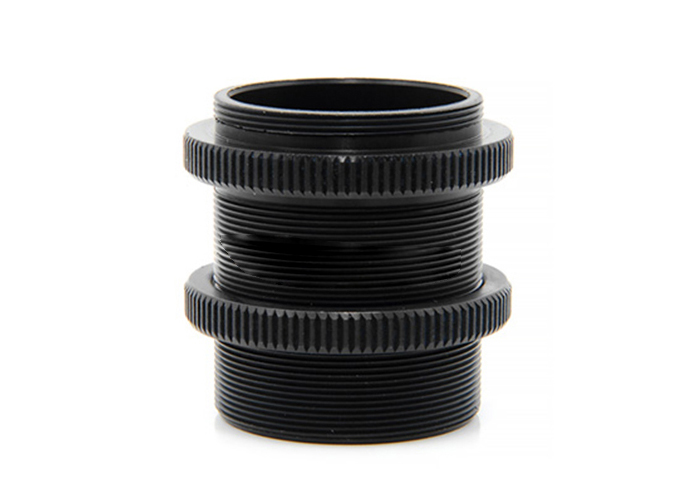

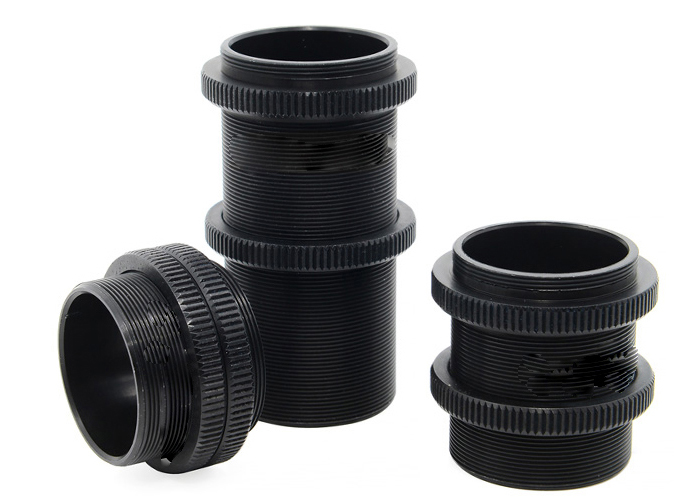

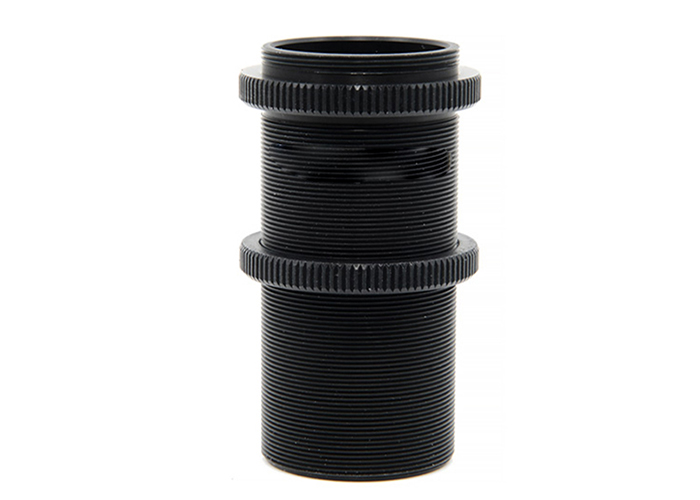

透鏡套管連接件SM1螺紋轉接件套筒

產品特性

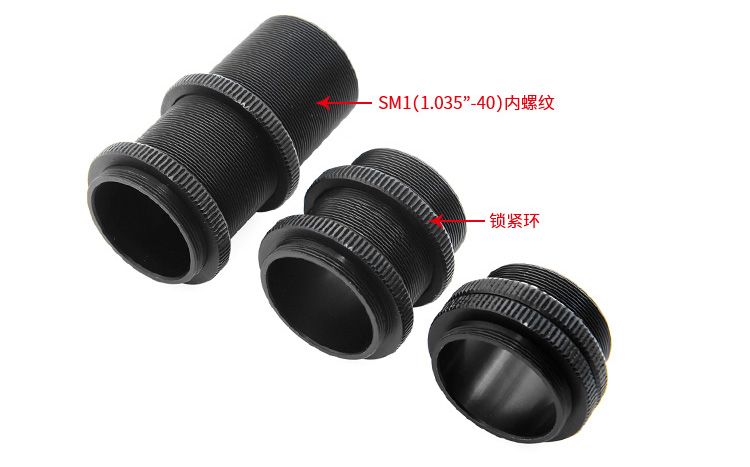

1、內螺紋連接件，應用于套管套筒與其它光機組件的連接。

2、連接件帶有SM1(1.035"-40)外螺紋。

3、一端3.5mm短螺紋段。

4、一端長螺紋段，可優化附接到其上的組件的位置和角度。

5、附帶1個可移旋轉鎖定環，在完成調節后可固定附接上的組件。

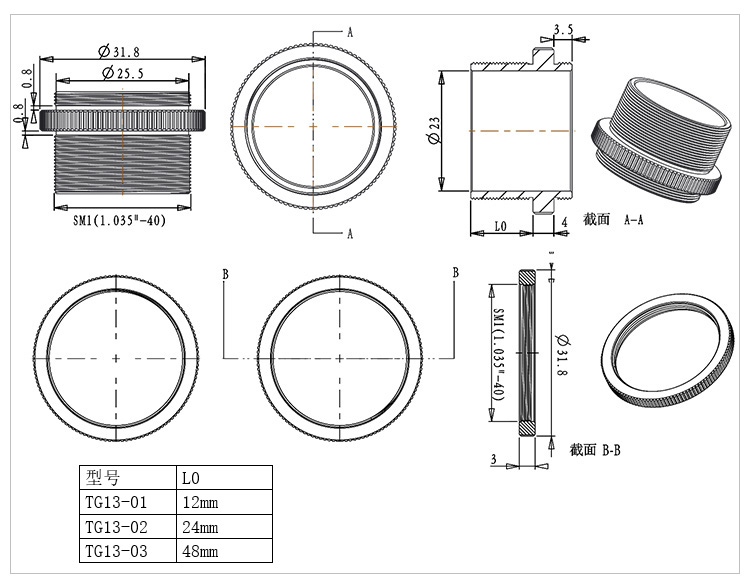

產品尺寸圖

TG13系列設計用于兩端連接兩個帶SM1外螺紋的透鏡套管組件。一端固定螺紋長度3.5mm，另一端有不同長度可選，且附帶1個鎖定環，在完成調節后可固定附接上的組件，從而限制SM1螺紋組件的外螺紋深度。

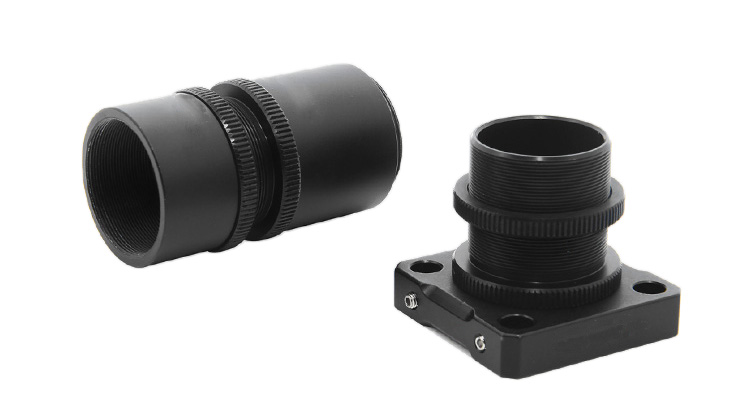

耦合轉接件螺紋安裝到透鏡套管或其它螺紋組件上，使組件可以在旋轉的情況下接合，可優化附接到其它的組件上的位置和角度。
